7 Inbetriebnahme
Prüfdruck
Wartezeit für Druckausgleich
Prüfzeit
zulässiger Druckabfall
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

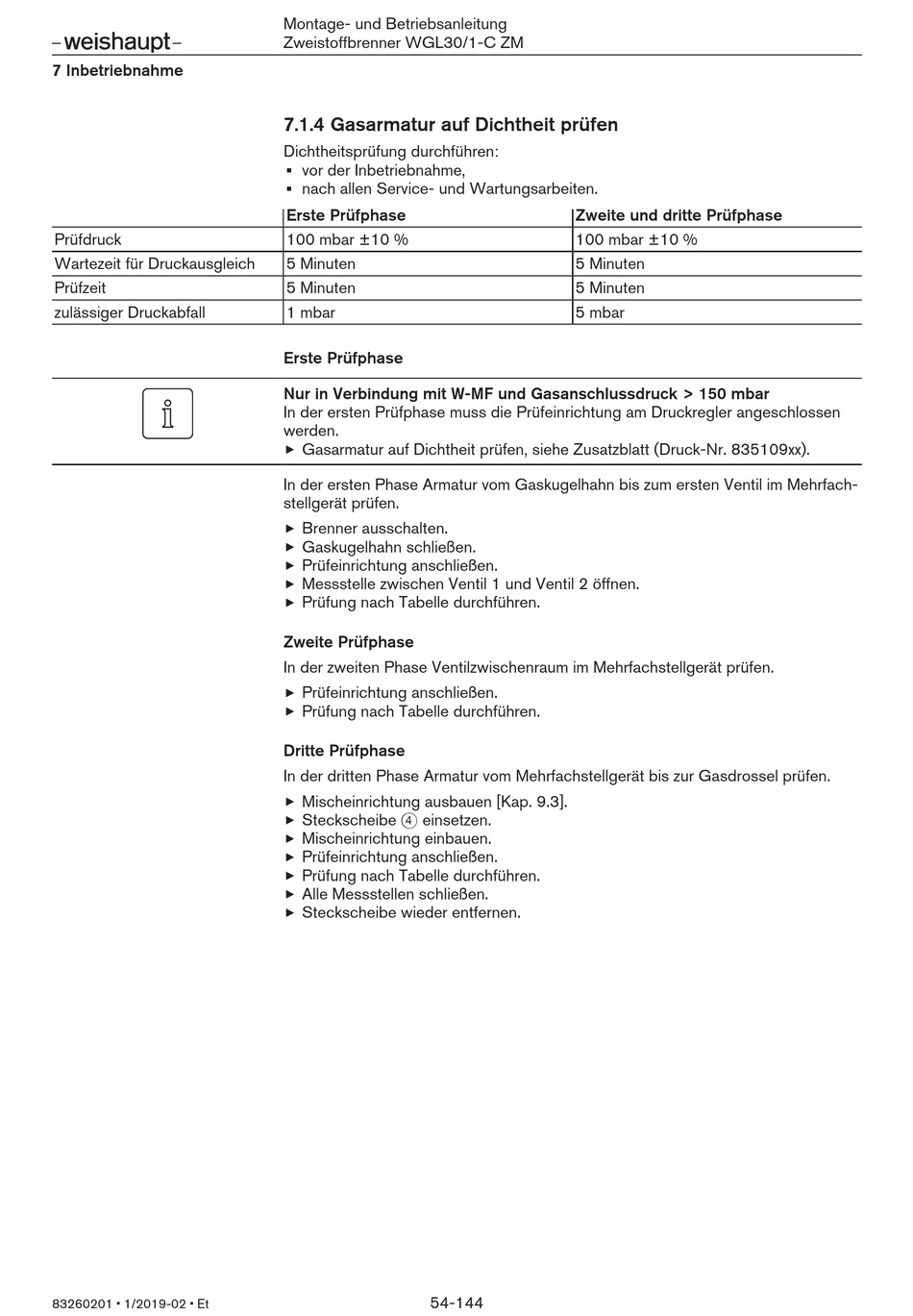

7.1.4 Gasarmatur auf Dichtheit prüfen
Dichtheitsprüfung durchführen:
vor der Inbetriebnahme,
nach allen Service- und Wartungsarbeiten.
Erste Prüfphase
100 mbar ±10 %
5 Minuten
5 Minuten
1 mbar
Erste Prüfphase
Nur in Verbindung mit W-MF und Gasanschlussdruck > 150 mbar
In der ersten Prüfphase muss die Prüfeinrichtung am Druckregler angeschlossen
werden.
Gasarmatur auf Dichtheit prüfen, siehe Zusatzblatt (Druck-Nr. 835109xx).
In der ersten Phase Armatur vom Gaskugelhahn bis zum ersten Ventil im Mehrfach-
stellgerät prüfen.
Brenner ausschalten.
Gaskugelhahn schließen.
Prüfeinrichtung anschließen.
Messstelle zwischen Ventil 1 und Ventil 2 öffnen.
Prüfung nach Tabelle durchführen.
Zweite Prüfphase
In der zweiten Phase Ventilzwischenraum im Mehrfachstellgerät prüfen.
Prüfeinrichtung anschließen.
Prüfung nach Tabelle durchführen.
Dritte Prüfphase
In der dritten Phase Armatur vom Mehrfachstellgerät bis zur Gasdrossel prüfen.
Mischeinrichtung ausbauen [Kap. 9.3].
Steckscheibe 4 einsetzen.
Mischeinrichtung einbauen.
Prüfeinrichtung anschließen.
Prüfung nach Tabelle durchführen.
Alle Messstellen schließen.
Steckscheibe wieder entfernen.
54-144
Zweite und dritte Prüfphase
100 mbar ±10 %
5 Minuten
5 Minuten
5 mbar
