9 Wartung
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

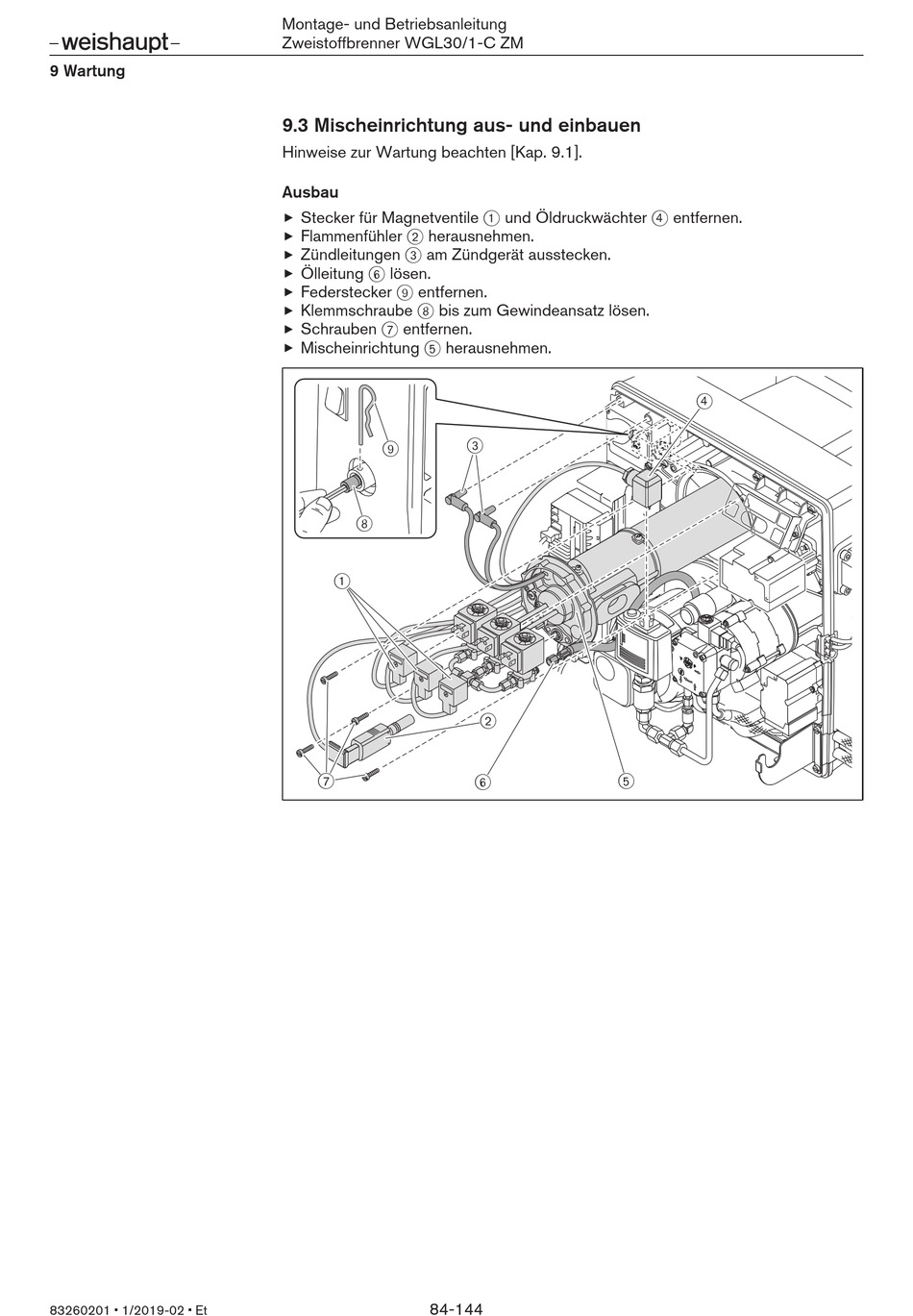

9.3 Mischeinrichtung aus- und einbauen

Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Stecker für Magnetventile 1 und Öldruckwächter 4 entfernen.
Flammenfühler 2 herausnehmen.
Zündleitungen 3 am Zündgerät ausstecken.
Ölleitung 6 lösen.
Federstecker 9 entfernen.
Klemmschraube 8 bis zum Gewindeansatz lösen.
Schrauben 7 entfernen.
Mischeinrichtung 5 herausnehmen.
9
8
1
7
84-144
3
2
5
6
4
