Stauscheibe Ein- Und Ausbauen - Weishaupt WGL30/1-C ZM Montage- Und Betriebsanleitung

83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

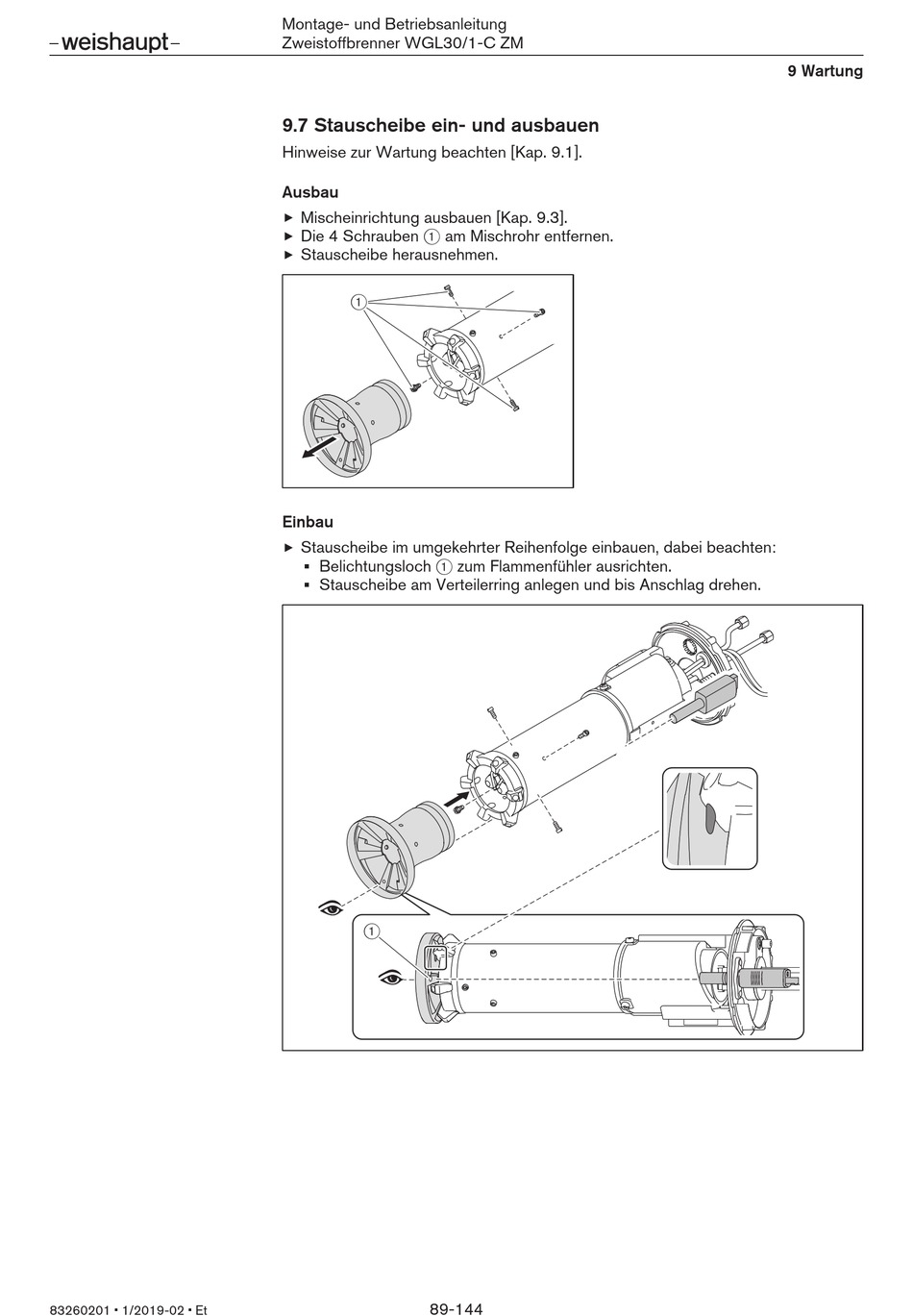

9.7 Stauscheibe ein- und ausbauen

Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Mischeinrichtung ausbauen [Kap. 9.3].
Die 4 Schrauben 1 am Mischrohr entfernen.
Stauscheibe herausnehmen.
1
Einbau
Stauscheibe im umgekehrter Reihenfolge einbauen, dabei beachten:
Belichtungsloch 1 zum Flammenfühler ausrichten.
Stauscheibe am Verteilerring anlegen und bis Anschlag drehen.
1
89-144
9 Wartung
