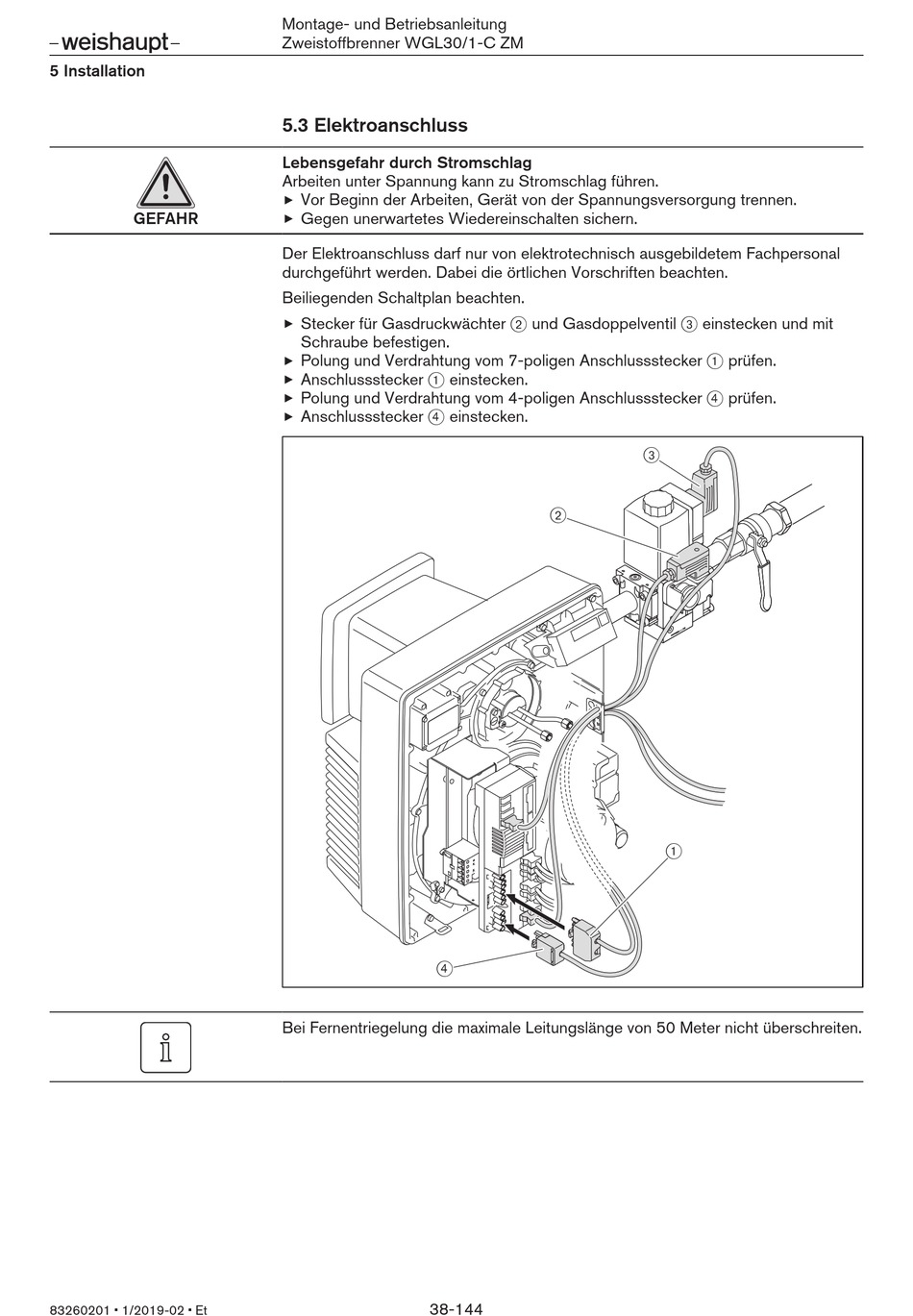

Elektroanschluss - Weishaupt WGL30/1-C ZM Montage- Und Betriebsanleitung

5 Installation
GEFAHR
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

5.3 Elektroanschluss

Lebensgefahr durch Stromschlag
Arbeiten unter Spannung kann zu Stromschlag führen.
Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen.
Gegen unerwartetes Wiedereinschalten sichern.
Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal
durchgeführt werden. Dabei die örtlichen Vorschriften beachten.
Beiliegenden Schaltplan beachten.
Stecker für Gasdruckwächter 2 und Gasdoppelventil 3 einstecken und mit
Schraube befestigen.
Polung und Verdrahtung vom 7-poligen Anschlussstecker 1 prüfen.
Anschlussstecker 1 einstecken.
Polung und Verdrahtung vom 4-poligen Anschlussstecker 4 prüfen.
Anschlussstecker 4 einstecken.
4
Bei Fernentriegelung die maximale Leitungslänge von 50 Meter nicht überschreiten.
38-144
3
2
1
