Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

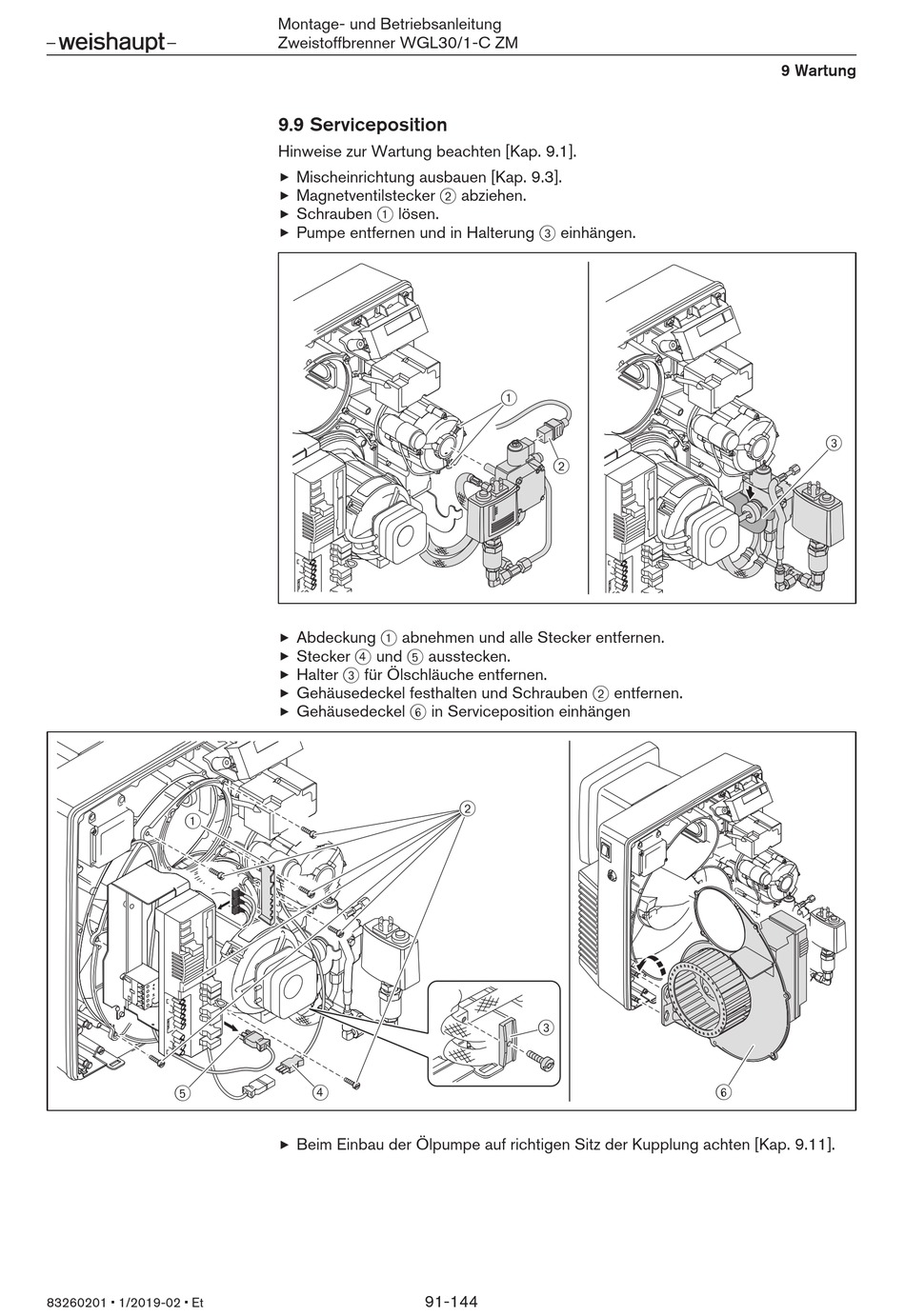

9.9 Serviceposition

Hinweise zur Wartung beachten [Kap. 9.1].
Mischeinrichtung ausbauen [Kap. 9.3].
Magnetventilstecker 2 abziehen.
Schrauben 1 lösen.
Pumpe entfernen und in Halterung 3 einhängen.
Abdeckung 1 abnehmen und alle Stecker entfernen.
Stecker 4 und 5 ausstecken.
Halter 3 für Ölschläuche entfernen.
Gehäusedeckel festhalten und Schrauben 2 entfernen.
Gehäusedeckel 6 in Serviceposition einhängen
4
Beim Einbau der Ölpumpe auf richtigen Sitz der Kupplung achten [Kap. 9.11].
91-144
1
2
2
3
