Weishaupt WKGL50/2-A ZM Montage- Und Betriebsanleitung

Weishaupt WKGL50/2-A ZM Montage- Und Betriebsanleitung

Zweistoffbrenner
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

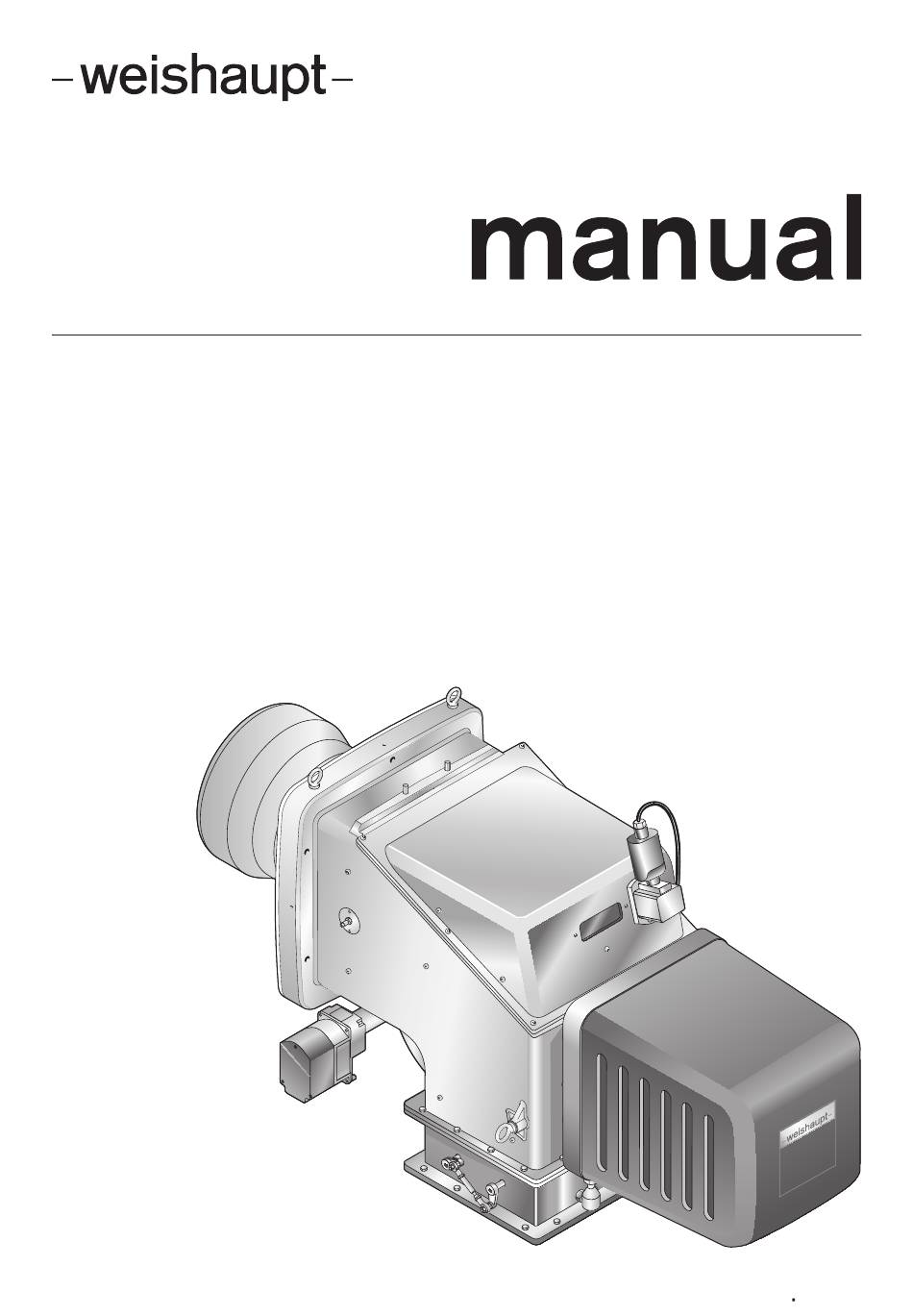

Montage- und Betriebsanleitung
Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200)
83283401 1/2020-12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WKGL50/2-A ZM

Inhaltszusammenfassung für Weishaupt WKGL50/2-A ZM

  • Seite 1 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 83283401 1/2020-12...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) Benutzerhinweise ...................... 5 1.1   Zielgruppe ........................ 5 1.2   Symbole  .........................  5 1.3   Gewährleistung und Haftung  .................. 6 Sicherheit .......................... 7 2.1   Bestimmungsgemäße Verwendung .................  7 2.2   Verhalten bei Gasgeruch  ...................  7 2.3   Sicherheitsmaßnahmen  .................... 7 2.3.1  ...
  • Seite 3 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) Bedienung  ........................ 38 Inbetriebnahme ...................... 39 7.1   Voraussetzungen ...................... 39 7.1.1   Messgeräte anschließen ...................  40 7.1.2   Gasanschlussdruck prüfen  ................ 42 7.1.3   Gasarmatur auf Dichtheit prüfen  .............. 42 7.1.4   Hochdruckregler Typ 06/1 … 09/1 und 1/1 … 5/1 prüfen  .... 45 7.1.5  ...
  • Seite 4 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) Fehlersuche ........................ 98 10.1   Vorgehen bei Störung  .................... 98 10.1.1   Fehler ........................ 98 10.1.2   Störung  ...................... 99 10.2   Fehler beheben  .....................  100 Technische Unterlagen  ................... 102 11.1   Umrechnungstabelle Druckeinheit  .............. 102 11.2   Gerätekategorien .................... 102 Projektierung ......................... 106...

  • Seite 5: Benutzerhinweise

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung Feuerungsmanager.

  • Seite 6: Gewährleistung Und Haftung

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung, Nichtbeachten der Anleitung, Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen,...

  • Seite 7: Sicherheit

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Brenner ist für Dauerbetrieb an Wärmeerzeuger nach EN 303, EN 267 und EN 676 geeignet. Wird der Brenner nicht an Feuerräumen nach EN 303, EN 267 und EN 676 betrie- ben, muss eine sicherheitstechnische Beurteilung der Verbrennung und der Flam- menstabilität in den verschiedenen Prozesszuständen und an den Abschaltgrenzen...

  • Seite 8: Elektrische Arbeiten

    Flüssig- und Erdgas erfordert einen Umbau. Dichtheitsprüfung nach jeder Wartung und Störungsbehebung durchführen. 2.4 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wur- den.

  • Seite 9: Produktbeschreibung

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WKGL50/2-A ZMH Baureihe: Duoblock Brennstoff: Gas Brennstoff: Heizöl EL Baugröße Leistungsgröße Konstruktionsstand Ausführung Regelungsart: modulierend Heißluft 9-144 83283401 1/2020-12 Sjo...

  • Seite 10: Serialnummer

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Ser. Nr.: 10-144 83283401 1/2020-12 Sjo...

  • Seite 11: Funktion

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung 3.3 Funktion 3.3.1 Luftzufuhr Luftklappen Die Luftklappen regulieren die Luftmenge für die Verbrennung. Der Feuerungsma- nager steuert über einen Stellantrieb die Luftklappen. Bei Brennerstillstand schlie- ßen die Luftklappen automatisch. Dadurch wird die Auskühlung vom Wärmeerzeu- ger reduziert.

  • Seite 12: Gaszufuhr

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung 3.3.2 Gaszufuhr Gaskugelhahn 1 Der Gaskugelhahn öffnet und sperrt die Gaszufuhr. Gasfilter 2 Der Gasfilter schützt die nachfolgende Armatur vor Fremdkörper. Druckregler 3 Der Druckregler reduziert den Anschlussdruck und gewährleistet einen konstanten Einstelldruck.
  • Seite 13 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung 2. Prüfphase (Funktionsablauf für Dichtheitskontrolle Ventil 2): Ventil 1 öffnet, Ventil 2 bleibt geschlossen, Druck zwischen Ventil 1 und Ventil 2 baut sich auf, Ventil 1 schließt wieder, für 10 Sekunden bleiben beide Ventile geschlossen. Sinkt der Druck während dieser 10 Sekunden unter den eingestellten Wert ab, ist Ventil 2 oder das Zündgasventil undicht.

  • Seite 14: Ölzufuhr

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung 3.3.3 Ölzufuhr Pumpstation Die Pumpstation fördert das Öl unter Druck zum Brenner. Ein angebautes Druckre- gelventil hält den Öldruck konstant. Magnetventile Die Magnetventile öffnen und sperren die Ölzufuhr. Düsenkopf Von der Pumpstation gelangt das Öl über die Magnetventile und Druckleitungen zum Düsenkopf, an dem die Düse das Öl zerstäubt.
  • Seite 15 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung Funktionsablauf Während der Vorbelüftungszeit sind alle Absperreinrichtungen geschlossen. Zum Zünden vom Brenner öffnet der Feuerungsmanager die Magnetventile 4 und 8, sowie die Absperreinrichtung 5 im Düsenkopf. Der Ölmengenregler 6 steht in offener Position (Zündposition). Durch den gerin- gen Widerstand vom Ölmengenregler im Rücklauf wird nur eine kleine Ölmenge an...

  • Seite 16: Elektrische Teile

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung 3.3.4 Elektrische Teile Feuerungsmanager Der Feuerungsmanager W-FM ist die Steuerungseinheit vom Brenner. Er steuert den Funktionsablauf, überwacht die Flamme und kommuniziert mit allen beteiligten Komponenten. Anzeige- und Bedieneinheit (ABE) Über die ABE werden die betriebsbedingten Werte und Parameter vom Feue- rungsmanager angezeigt und geändert.

  • Seite 17: Technische Daten

    Luftfeuchtigkeit max 80 %, keine Betauung Aufstellhöhe max 2000 m Bei entsprechend geeignetem Heizöl und Ausführung der Ölversorgung. Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 3.4.4 Brennstoffe Erdgas E/LL Flüssiggas B/P Heizöl EL nach DIN 51603-1 Heizöl EL A Bio 10 nach DIN 51603-6 Heizöl EL nach ÖNORM-C1109 (Österreich)

  • Seite 18: Emissionen

    Abgas Die NO -Werte werden beeinflusst durch: Feuerraumabmessung, Abgasführung, Brennstoff, Verbrennungsluft (Temperatur und Feuchte), Mediumtemperatur. Feuerraumabmessungen, siehe Weishaupt Partnerportal / Dokumente und Anwen- dungen / Online-Anwendungen / NO -Berechnung für Brenner. Schall Zweizahl-Schallemissionswerte gemessener Schallleistungspegel L (re 1 pW) dB(A)

  • Seite 19: Leistung

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung 3.4.6 Leistung Feuerungswärmeleistung Erdgas 800 … 6000 kW Flüssiggas 800 … 6000 kW Heizöl 1125 … 6000 kW 95 … 506 kg/h Die Öldurchsatzangaben beziehen sich auf einen Heizwert von 11,9 kWh/kg bei Heizöl EL. Arbeitsfeld Arbeitsfeld nach EN 267 und EN 676.

  • Seite 20: Betriebstemperatur

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung 3.4.7 Betriebstemperatur Temperatur Heißluft max 250 °C 3.4.8 Abmessungen Brenner Ausführung ZM 120 mm DN80 33 mm 370 mm 165 mm 725 mm 528 mm 1 392 mm ohne Flammkopfverlängerung 642 mm bei Flammkopfverlängerung (250 mm)
  • Seite 21 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung Brenner Ausführung ZMH 120 mm DN80 33 mm 266 mm 370 mm 165 mm 725 mm 528 mm 89 mm 311 mm 1 392 mm ohne Flammkopfverlängerung 642 mm bei Flammkopfverlängerung (250 mm)
  • Seite 22 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung Mischeinrichtung 52 mm 60 mm 160 mm 22-144 83283401 1/2020-12 Sjo...

  • Seite 23: Gewicht

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 3 Produktbeschreibung 3.4.9 Gewicht ca. 200 kg 23-144 83283401 1/2020-12 Sjo...

  • Seite 24: Montage

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. Brennertyp und Brennerleistung prüfen. Wärmeerzeuger vorbereiten Die Ausmauerung 3 darf die Flammkopfvorderkante nicht überragen. Die Aus- mauerung darf konisch verlaufen (min 60°).

  • Seite 25: Leistung Prüfen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 4 Montage 4.2 Leistung prüfen Im Auslieferungszustand ist der Brenner: auf einen bestimmten Öldurchsatz ausgelitert, auf eine Dosiernut am Ölmengenregler eingestellt, mit einer Öldüsenkombination ausgestattet. Die genauen Angaben sind im Brennerstammblatt dokumentiert. Die Düsenkombination besteht aus Düsenplatte und Wirbelplatte.

  • Seite 26: Brenner Montieren

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 4 Montage 4.3 Brenner montieren Einstellungen prüfen Einstellung Zündelektroden prüfen [Kap. 9.8.3]. Einstellung Mischeinrichtung prüfen [Kap. 9.8] [Kap. 9.8.1]. Brenner am Wärmeerzeuger montieren Nur gültig für die Schweiz Bei Montage und Betrieb die Vorschriften vom SVGW, der VKF, die örtlichen und kantonalen Verordnungen und die EKAS-Richtlinie (Flüssiggasrichtlinie Teil 2) be-...
  • Seite 27 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 4 Montage Luftkanal anschließen Kompensator zwischen Brenner und Verbrennungsluftkanal montieren [Kap. 12.3]. Wenn der Verbrennungsluftkanal komplett montiert ist: Distanzstücke 1 entfernen. Kühlluftgebläse anschließen (nur bei Ausführung ZMH) Kühlluftkanal am Anschlussrohr für Kühlluft anschließen, Außendurchmesser 89 mm.

  • Seite 28: Installation

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 5 Installation 5 Installation 5.1 Gasversorgung Explosionsgefahr durch ausströmendes Gas Eine Zündquelle kann ein Gas-Luft-Gemisch zur Explosion bringen. Gasversorgung sorgfältig installieren. Alle Sicherheitshinweise beachten. GEFAHR Nur ein zugelassener Vertragsinstallateur darf den Gasanschluss durchführen. Da- bei die örtlichen Vorschriften beachten.
  • Seite 29 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 5 Installation Klemmkasten Der Klemmkasten wird mit den Flanschschrauben der entsprechenden Armatur montiert. 29-144 83283401 1/2020-12 Sjo...

  • Seite 30: Armatur Genippelt

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 5 Installation 5.1.1 Armatur genippelt Armatur montieren Armatur spannungsfrei montieren. Montagefehler nicht durch gewaltsames An- ziehen der Flanschschrauben beheben. Flanschdichtungen auf richtigen Sitz prüfen. Trennstelle zwischen Gasdoppelventil und Gaskugelhahn installieren. Kesseltür bleibt trotz installierter Gasarmatur aufschwenkbar.

  • Seite 31: Armatur Geflanscht

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 5 Installation 5.1.2 Armatur geflanscht Anbausituation VGD (ab DN 125) Stellantriebe mit Anschluss nach vorne montieren. Zwischenstecker montieren, dabei Steckersockel 1 am Stellantrieb Ventil 1 (Eingangsseite) einstecken. Für Rechtsanbau Zündgasplatte 2 und Druckwächterplatte 3 tauschen. 31-144 83283401 1/2020-12 Sjo...
  • Seite 32 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 5 Installation Armatur montieren Armatur spannungsfrei montieren. Montagefehler nicht durch gewaltsames An- ziehen der Flanschschrauben beheben. Flanschdichtungen auf richtigen Sitz prüfen. Schrauben gleichmäßig über Kreuz anziehen. Hochdruck Beispiel Niederdruck Beispiel 1 Gasdoppelventil 2 Gasdruckwächter-max...

  • Seite 33: Gasdruckwächter Montieren

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 5 Installation 5.1.3 Gasdruckwächter montieren Verschlussstopfen an den Messstellen 1 entfernen. Beiliegende Dichtringe 2 am Gasdruckwächter-min 3 und Gasdruckwächter- Dichtheitskontrolle 4 einlegen, dabei auf saubere Dichtflächen achten. Gasdruckwächter am Gasdoppelventil befestigen. 33-144 83283401 1/2020-12 Sjo...

  • Seite 34: Gaszuleitung Auf Dichtheit Prüfen Und Entlüften

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 5 Installation 5.1.4 Gaszuleitung auf Dichtheit prüfen und entlüften Nur das Gasversorgungsunternehmen (GVU) oder ein Vertragsinstallationsunter- nehmen darf die Gaszuleitung auf Dichtheit prüfen und entlüften. 34-144 83283401 1/2020-12 Sjo...

  • Seite 35: Ölversorgung

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 5 Installation 5.2 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Ölleitungen am Brenner anschließen Der Rohranschluss ist als Schneidringverschraubung Ø12 mm ausgeführt, für ge- schweißte Rohre ist im Lieferumfang ein Anschweißnippel 12 x 30 x 60 enthalten.

  • Seite 36: Elektroanschluss

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 5 Installation 5.3 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Stromschlag durch Frequenzumrichter Nach Trennung der Spannungsversorgung können Bauteile noch spannungsfüh- rend sein und zu Stromschlag führen.
  • Seite 37 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 5 Installation Gebläsemotor und Pumpstation anschließen Der Motor muss thermisch und gegen Kurzschluss geschützt werden. Weishaupt empfiehlt den Einsatz von einem Motorschutzschalter. Klemmkasten am Motor öffnen. Spannungsversorgung nach beiliegendem Schaltplan anschließen, dabei Motor- drehrichtung beachten.

  • Seite 38: Bedienung

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 6 Bedienung 6 Bedienung Detaillierte Beschreibung, siehe Montage- und Betriebsanleitung Feuerungsmana- ger. Anzeige- und Bedieneinheit (ABE) 1 Drehknopf durch die Parameterstruktur navigieren; Werte ändern 2 [Enter] auswählen 3 [esc] zurückspringen/abbrechen 4 [info] zurückspringen zur Betriebsanzeige AUS-Funktion Tasten [Enter] und [esc] gleichzeitig drücken.

  • Seite 39: Inbetriebnahme

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Brenner nicht außerhalb vom Arbeitsfeld betreiben [Kap. 3.4.6]. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß...

  • Seite 40: Messgeräte Anschließen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Druckmessgerät für Mischdruck Messstelle für den Mischdruck 1 öffnen und Druckmessgerät anschließen. Mischdruck = Brennerwiderstand + Feuerraumdruck Brennerleistung [kW] Brennerwiderstand [mbar] 3200 3600 4000 4400 4800 5200 5600 6000 Bei einem barometrischen Luftdruck von 955 mbar und einer Lufttemperatur von 20 °C.
  • Seite 41 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme Brennerwiderstand Heißluft berechnen (optional) Nur bei Heißluft (Ausführung ZMH). Die Werte wurden unter idealen Bedingungen ermittelt und dienen als Richtwerte. Brennerleistung: 5200 kW Beispiel Verbrennungslufttemperatur: 175 °C Brennerwiderstand aus Tabelle: 25 mbar Faktor bei Verbrennungsluft 175 °C: 1,5...

  • Seite 42: Gasanschlussdruck Prüfen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.1.2 Gasanschlussdruck prüfen Anschlussdruck-min Zum Anschlussdruck-min den Feuerraumdruck in mbar hinzuzählen. Bei Heißluft (ZMH) zusätzlich zum Feuerraumdruck die Differenz vom Brennerwi- derstand zwischen Heiß- und Kaltluft hinzuzählen [Kap. 7.1.1]. Anschlussdruck-min für Niederdruckversorgung aus Tabelle ermitteln [Kap. 7.1.7].
  • Seite 43 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme Erste Prüfphase In der ersten Phase Armatur vom Gaskugelhahn bis zum ersten Ventil im Gasdop- pelventil prüfen. Brenner ausschalten. Gaskugelhahn schließen. Prüfeinrichtung am Gasfilter und vor Ventil 1 (Gasdruckwächter-min) anschlie- ßen.
  • Seite 44 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme Dritte Prüfphase In der dritten Phase Armatur vom Ausgang Gasdoppelventil bis zur Dichtstelle zwi- schen Gasdrossel und Brenner prüfen. Die Prüfphase im Brennerbetrieb bei Klein- und Großlast durchführen. Für die Prüfung ein elektronisches Gasspürgerät oder ein Lecksuch-Spray verwen- den.

  • Seite 45: Hochdruckregler Typ 06/1

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.1.4 Hochdruckregler Typ 06/1 … 09/1 und 1/1 … 5/1 prüfen Die Einstellung und Funktion der Sicherheitsventile vom Druckregler müssen ge- prüft werden. Detaillierte Hinweise siehe Druckschrift: "Druckregelgeräte bis 4000 mbar" (Druck-Nr. 830012xx), "Druckregelgeräte mit Sicherheitseinrichtungen"...

  • Seite 46: Hochdruckregler Typ 5/1-25/50

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.1.5 Hochdruckregler Typ 5/1-25/50 … 9/1-100/150 prüfen Die Einstellung und Funktion der Sicherheitsventile vom Druckregler müssen ge- prüft werden. Detaillierte Hinweise siehe Druckschrift: "Druckregelgeräte bis 4000 mbar" (Druck-Nr. 830012xx), "Druckregelgeräte mit Sicherheitseinrichtungen" (Druck-Nr. 831979xx).

  • Seite 47: Gasarmatur Entlüften

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.1.6 Gasarmatur entlüften Der Prüfbrenner darf nicht zum Entlüften der Armatur verwendet werden. Ggf. Messnippel vor Ventil 1 montieren [Kap. 7.1.3]. Messnippel öffnen und einen zugelassenen Entlüftungsschlauch anschließen. Entlüftungsschlauch ins Freie führen.

  • Seite 48: Druckregler Voreinstellen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.1.7 Druckregler voreinstellen Einstelldruck ermitteln Zum Einstelldruck den Feuerraumdruck in mbar hinzuzählen. Bei Heißluft (ZMH) zusätzlich zum Feuerraumdruck die Differenz des Brennerwider- standes zwischen Heiß- und Kaltluft hinzuzählen [Kap. 7.1.1]. Einstelldruck aus Tabelle ermitteln und notieren.
  • Seite 49 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme Einstelldruck voreinstellen Einstelldruckbereich der eingesetzten Belastungsfeder prüfen. Ggf. Belastungs- feder austauschen [Kap. 9.15]. Gaskugelhahn 2 schließen. Verschlusskappe 1 entfernen. Druckregler entspannen. Messstelle vor Ventil 1 öffnen und Messgerät 4 anschließen. Gaskugelhahn langsam öffnen und über Prüfbrenner 3 Staudruck vor Ventil 1 ablassen.

  • Seite 50: Gas- Und Luftdruckwächter Voreinstellen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.1.8 Gas- und Luftdruckwächter voreinstellen Die Voreinstellung der Druckwächter gilt nur für die Inbetriebnahme. Nach der Inbe- triebnahme müssen die Druckwächter richtig eingestellt werden [Kap. 7.3]. Luftdruckwächter   ohne Drehzahlregelung ca. 20 mbar mit Drehzahlregelung ca.

  • Seite 51: Brenner Einregulieren

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.2 Brenner einregulieren Ergänzend zu diesem Kapitel die Montage- und Betriebsanleitung Feuerungsmana- ger beachten. Diese Anleitung enthält detaillierte Informationen über: Menüstruktur und Navigation, Parametereinstellungen, Editieren von Punkten, Funktion usw. Voraussetzung Antriebsgestänge Mischeinrichtung aushängen [Kap. 9.6].

  • Seite 52: Gasteil Einregulieren

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 4. Brennstoff wählen Der Brennstoff kann gewählt werden: am externen Brennstoff-Wahlschalter, über die Anzeige- und Bedieneinheit (ABE), über die Gebäudeleittechnik (GLT). Der externe Brennstoff-Wahlschalter hat Vorrang. Nur der dort gewählte Brennstoff kann zur Inbetriebnahme verwendet werden.
  • Seite 53 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 3. Mischdruck in Zündposition prüfen Programmstopp wählen. 36 Zündpos wählen. Mit Taste [esc] auf die Anzeige mit Einstellung Gas zurückkehren. Autom/Hand/Aus wählen. Manuell wählen (Brenner Ein). Der Brenner startet und bleibt in Zündposition ohne Flammenbildung stehen.
  • Seite 54 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 6. Zwischenlastpunkte setzen Programmstopp auf deaktiviert setzen. Mit Taste [esc] auf die Anzeige mit Sonderpositionen zurückkehren. Kurvenparam wählen. Taste [Enter] drücken. Punkt 1 wird angezeigt. Verbrennungswerte prüfen. Luftklappenstellung (Luft) und Gasdrosselstellung (Brenn) anpassen: Taste [Enter] drücken,...
  • Seite 55 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7. Großlast einregulieren Beim Einregulieren die Leistungsangaben vom Kesselhersteller und das Arbeitsfeld vom Brenner beachten [Kap. 3.4.6]. Nur in Verbindung mit Frequenzumrichter Drehzahl in Großlast so gering wie möglich wählen. Dabei die Flammenstabilität beachten.
  • Seite 56 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 8. Punkt 1 neu definieren Punkt 1 im Menü Punkt anfahren, dabei Verbrennungswerte beachten. Verbrennungswerte prüfen und ggf. anpassen. Leistungszuteilung durchführen [Kap. 7.7]. Damit nach der Inbetriebnahme eine Reduzierung der MinLeistung möglich ist, Punkt 1 unter der gewünschten Kleinlast festlegen.

  • Seite 57: Ölteil Einregulieren

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 12. Kleinlast definieren Lastgrenzen wählen. MinLeistung wählen. Kleinlast definieren und einstellen, dabei: Angaben vom Kesselhersteller beachten, Arbeitsfeld vom Brenner beachten [Kap. 3.4.6]. 13. Brenner auf Automatikbetrieb stellen Ebenen mit Taste [esc] verlassen.
  • Seite 58 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 3. Mischdruck in Zündposition prüfen Programmstopp wählen. 36 Zündpos wählen. Mit Taste [esc] auf die Anzeige mit Einstellung Öl zurückkehren. Autom/Hand/Aus wählen. Manuell wählen (Brenner Ein). Der Brenner startet und bleibt in Zündposition ohne Flammenbildung stehen.
  • Seite 59 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 5. Zwischenlastpunkte setzen Programmstopp auf deaktiviert setzen. Mit Taste [esc] auf die Anzeige mit Sonderpositionen zurückkehren. Kurvenparam wählen. Taste [Enter] drücken. Punkt 1 wird angezeigt. Punkt 1 ist im Auslieferungszustand auf einen bestimmten Öldurchsatz voreinge- stellt, siehe Brennerstammblatt.
  • Seite 60 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 6. Großlast einregulieren Beim Einregulieren die Leistungsangaben vom Kesselhersteller und das Arbeitsfeld vom Brenner beachten [Kap. 3.4.6]. Der Brenner ist im Auslieferungszustand auf einen bestimmten Öldurchsatz ausge- litert, siehe Brennerstammblatt. Nur in Verbindung mit Frequenzumrichter Drehzahl in Großlast so gering wie möglich wählen.
  • Seite 61 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7. Punkt 1 neu definieren Punkt 1 im Menü Punkt anfahren, dabei Verbrennungswerte beachten. Verbrennungswerte prüfen und ggf. anpassen. Leistungszuteilung durchführen [Kap. 7.7]. Nur in Verbindung mit Frequenzumrichter Die Minimaldrehzahl von 50 % im Ölbetrieb nicht unterschreiten.
  • Seite 62 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 11. Kleinlast definieren Lastgrenzen wählen. MinLeistung wählen. Kleinlast definieren und einstellen, dabei: Rücklaufdruck von 8 bar nicht unterschreiten, Angaben vom Kesselhersteller beachten, Arbeitsfeld vom Brenner beachten [Kap. 3.4.6]. 12. Brenner auf Automatikbetrieb stellen Ebenen mit Taste [esc] verlassen.

  • Seite 63: Druckwächter Einstellen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.3 Druckwächter einstellen 7.3.1 Öldruckwächter einstellen Öldruckwächter-min im Vorlauf Verschlusskappe entfernen. Öldruckwächter-min im Vorlauf 5 bar unter den minimalen Vorlaufdruck einstel- len. Verschlusskappe wieder befestigen. Öldruckwächter-max im Rücklauf Verschlusskappe abziehen. Öldruckwächter-max im Rücklauf auf 5 bar, bei Ringleitungsbetrieb 5 bar über den Ringleitungsdruck einstellen.

  • Seite 64: Gasdruckwächter Einstellen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.3.2 Gasdruckwächter einstellen Gasdruckwächter-min einstellen Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Druckmessgerät an Messstelle 1 vom Gasdruckwächter-min anschließen. Brenner in Betrieb nehmen und Großlast anfahren. Gaskugelhahn langsam schließen bis entweder: Flammensignal unter 65 % sinkt,...
  • Seite 65 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme Gasdruckwächter-Dichtheitskontrolle einstellen Brenner ausschalten. Staudruck über Prüfbrenner 2 abbauen. ) vor Ventil 1 ermitteln 1. Ruhedruck (P Brenner einschalten. Maximaler Druck bei Vorbelüftung (P ) nach Ventil 2 ermitteln 4. Schaltpunkt für den Gasdruckwächter-Dichtheitskontrolle mit nachfolgender Formel berechnen.

  • Seite 66: Luftdruckwächter Einstellen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.3.3 Luftdruckwächter einstellen Luftdruckwächter Verbrennungsluftgebläse 1 einstellen Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Verschlusskappe am Luftdruckwächter abziehen. Druckeingang vom Druckmessgerät am Luftdruckwächter anschließen. Brenner starten. Über den gesamten Leistungsbereich vom Brenner Druckmessung durchführen und niedrigsten Druck ermitteln.

  • Seite 67: Abschließende Arbeiten

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.4 Abschließende Arbeiten Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. HINWEIS Öldruckmessgeräte nach der Inbetriebnahme schließen oder entfernen. Regel- und Sicherheitseinrichtungen prüfen.

  • Seite 68: Verbrennung Prüfen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.5 Verbrennung prüfen Luftüberschuss ermitteln Luftklappe(n) im entsprechenden Betriebspunkt langsam schließen, bis Verbren- nungsgrenze erreicht wird (CO-Gehalt ca. 100 ppm oder Rußzahl ca. 1). -Gehalt messen und dokumentieren. Luftzahl (λ) ablesen. Für einen sicheren Luftüberschuss Luftzahl erhöhen: um 0,15 …...

  • Seite 69: Gasdurchsatz Berechnen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.6 Gasdurchsatz berechnen Formelzeichen Erklärung Beispielwerte Betriebsvolumen [m – Am Gaszähler gemessenes Volumen bei derzeitigem Druck und Temperatur (Gasdurchsatz). Normvolumen [m – Volumen das ein Gas bei 1013 mbar und 0 °C einnimmt.

  • Seite 70: Leistungszuteilung

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 7 Inbetriebnahme 7.7 Leistungszuteilung Die Lastpunkte ordnen sich automatisch nach der Leistung ein. Eine fehlerhafte Leistungszuteilung kann zu Betriebsproblemen bei der Leistungsregelung führen. Leistung [%] für Lastpunkt mit folgender Formel bestimmen. Errechnete Leistung für Lastpunkt in Leist eintragen.

  • Seite 71: Außerbetriebnahme

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Brenner ausschalten. Brennstoff-Absperreinrichtungen schließen. 71-144 83283401 1/2020-12 Sjo...

  • Seite 72: Wartung

    überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden. Die Auslegungslebensdauer der Komponenten ist im Wartungsplan aufgeführt [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt werden: Feuerungsmanager, Flammenfühler,...
  • Seite 73 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Hauptschalter der Anlage ausschalten und gegen unerwartetes Wiedereinschal- ten sichern. Brennstoff-Absperreinrichtungen schließen. Nach jeder Wartung Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen.

  • Seite 74: Wartungsplan

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.2 Wartungsplan Komponente Kriterium / Auslegungslebensdauer Wartungsmaßnahme Luftführung Verschmutzung Reinigen. Luftklappe Verschmutzung Reinigen. Luftdruckwächter Schaltpunkt Prüfen. 250 000 Brennerstarts oder 10 Jahre Austauschen. Kompensator zwischen Brenner Beschädigung/Dichtheit Austauschen. und Verbrennungsluftgebläse 8 Jahre Zündleitung...
  • Seite 75 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung Komponente Kriterium / Auslegungslebensdauer Wartungsmaßnahme Gasdruckwächter Schaltpunkt Prüfen. 50 000 Brennerstarts oder 10 Jahre Austauschen. Filtereinsatz Gasfilter Verschmutzung Austauschen. Die angegebene Auslegungslebensdauer gilt für den typischen Einsatz in Heizungs-, Heißwasser- und Dampfan- lagen sowie für Thermoprozessanlagen nach EN 746.

  • Seite 76: Gehäusedeckel Und Abdeckhaube Entfernen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.3 Gehäusedeckel und Abdeckhaube entfernen 9.3.1 Ausführung ZM Hinweise zur Wartung beachten [Kap. 9.1]. Luftaustritt am Gehäusedeckel durch beschädigte Dichtung. Die Dichtung im Gehäusedeckel kann bei Wartungsarbeiten beschädigt werden. Gehäusedeckel auf geeignetem Untergrund ablegen.

  • Seite 77: Ausführung Zmh

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.3.2 Ausführung ZMH Hinweise zur Wartung beachten [Kap. 9.1]. Luftaustritt am Gehäusedeckel durch beschädigte Dichtung. Die Dichtung im Gehäusedeckel kann bei Wartungsarbeiten beschädigt werden. Gehäusedeckel auf geeignetem Untergrund ablegen. HINWEIS Ausbau Schrauben am Flammenfühlerflansch 1 lösen und Flammenfühler herausziehen.

  • Seite 78: Düsenstock Aus- Und Einbauen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.4 Düsenstock aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Abdeckhaube entfernen. Vorlaufleitung 2 und Rücklaufleitung 1 lösen. Vor- und Rücklaufanschluss mit Verschlussbutzen 3 verschließen. Ölaustritt bei weiterer Servicetätigkeit wird verhindert. Stecker 4 von Magnetspule ausstecken.
  • Seite 79 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung Düsenstockposition markieren. Schraube 1 am Lagerflansch 2 lösen und Düsenstock herausziehen. Einbau Düsenstock in umgekehrter Reihenfolge einbauen, dabei Düsenstock in ur- sprünglicher Position montieren. 79-144 83283401 1/2020-12 Sjo...

  • Seite 80: Düsenkombination Aus- Und Einbauen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.5 Düsenkombination aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Düsen- und Wirbelplatte nicht mechanisch reinigen. Reinigungsmittel oder Druck- luft verwenden. Ausbau Düsenstock ausbauen [Kap. 9.4]. Düsenstock in senkrechte Position bringen. Am Düsenstock 1 mit Gabelschlüssel gegenhalten und Überwurfmutter 2 ent- fernen.

  • Seite 81: Mischeinrichtung Aus- Und Einbauen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.6 Mischeinrichtung aus- und einbauen 9.6.1 Ausführung ZM Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gehäusedeckel und Abdeckhaube entfernen [Kap. 9.3]. Düsenstock ausbauen [Kap. 9.4]. Gewindestift 1 lösen und Zündgasschlauch entfernen. Zündleitungen 2 ausstecken und Schutzschlauch aus Schellen entfernen.

  • Seite 82: Ausführung Zmh

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung Klemmschrauben 1 entfernen. Mischeinrichtung anheben und herausnehmen. Einbau Mischeinrichtung in umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz und Sauberkeit der Dichtungen achten. 9.6.2 Ausführung ZMH Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gehäusedeckel und Abdeckhaube entfernen [Kap. 9.3].
  • Seite 83 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung Stecker vor Beschädigung schützen, z. B. in ein Tuch einwickeln. Schrauben am Lagerflansch 3 entfernen Verschlusswinkel 2 entfernen. Schrauben am Düsenkreuz 1 entfernen und Führungsrohr herausnehmen. Klemmschrauben 1 entfernen. Mischeinrichtung anheben und herausnehmen. Einbau Mischeinrichtung in umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz und Sauberkeit der Dichtungen achten.

  • Seite 84: Stauscheibe Aus- Und Einbauen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.7 Stauscheibe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Mischeinrichtung ausbauen [Kap. 9.6]. Ausbau Schrauben 1 entfernen. Stauscheibe 2 und Dichtringe 3 entfernen. Schrauben 5 entfernen. Stauscheibe 4 entfernen. Einbau Stauscheiben in umgekehrter Reihenfolge einbauen, dabei neue Hot-Lok- Schrauben 1 und Dichtringe 3 verwenden.

  • Seite 85: Mischeinrichtung Einstellen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.8 Mischeinrichtung einstellen 9.8.1 Gasrohre einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Mischeinrichtung ausbauen [Kap. 9.6]. Position der Gasrohre prüfen. Ggf. Position anpassen: Gewindestift 1 am Gasrohr lösen. Gasrohr verschieben, bis die vorgegebene Position erreicht ist.

  • Seite 86: Düsenabstand Einstellen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.8.2 Düsenabstand einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Maß A prüfen (Düsenkopf zu Stauscheibenhinterkante). Wenn der gemessene Wert von Maß A abweicht: Schraube 1 am Lagerflansch 2 lösen. Düsenkopf im Führungsrohr verschieben bis Maß A erreicht ist.

  • Seite 87: Zündelektroden Und Zündgasrohr Einstellen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.8.3 Zündelektroden und Zündgasrohr einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Der Abstand der Zündelektroden zu anderen Bauteilen muss größer sein als die Funkenstrecke zwischen den Elektroden. Die Zündelektroden dürfen nicht im Zerstäubungskegel der Düse liegen.

  • Seite 88: Sieb Im Schmutzfänger Aus- Und Einbauen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.9 Sieb im Schmutzfänger aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtung schließen. Verschlussschraube 2 entfernen. Sieb 1 herausnehmen. Sieb auf Verschmutzung prüfen und ggf. reinigen. Einbau Sieb in umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz vom O‑Ring 3 achten.

  • Seite 89: Stellantrieb-Mischeinrichtung Aus- Und Einbauen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.10 Stellantrieb-Mischeinrichtung aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Obere Blechverkleidung entfernen Stellantriebabdeckung entfernen. Stecker ausstecken und Kabeleinführung 1 entfernen. Klemmschraube 2 lösen und Antriebshebel abziehen. Schrauben 3 entfernen. Stellantrieb entfernen. Nur bei Ausführung ZMH.

  • Seite 90: Stellantrieb-Luftklappe Aus- Und Einbauen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.11 Stellantrieb-Luftklappe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Kühlluftleitung entfernen Obere Blechverkleidung entfernen Stellantriebabdeckung entfernen. Stecker ausstecken und Kabeleinführung 1 entfernen. Klemmschraube 2 an der Kupplung lösen. Muttern 4 entfernen. Blechverkleidung seitlich entfernen Schrauben 3 entfernen.
  • Seite 91 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung Wenn die Kupplung ausgetauscht werden muss: Luftreglerplatte entfernen. Zweite Klemmschraube 1 der Kupplung lösen. Kupplung vorsichtig von der Antriebswelle abziehen. Nur bei Ausführung ZMH. Einbau Stellantrieb in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Scheibenfedern achten, Kupplung vorsichtig und ohne Druck auf die Wellen schieben.

  • Seite 92: Stellantrieb-Gasdrossel Aus- Und Einbauen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.12 Stellantrieb-Gasdrossel aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Kühlluftleitung entfernen Obere Blechverkleidung entfernen Stellantriebabdeckung entfernen. Stecker ausstecken und Kabeleinführung 3 entfernen. Schauglas 1 entfernen – oder – wenn der Stellantrieb nicht auf 0° steht, Stop- fen 2 entfernen.
  • Seite 93 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung Wenn das Zwischengehäuse oder die Kupplung ausgetauscht werden muss: Zweite Klemmschraube 2 der Kupplung lösen. Kupplung vorsichtig von der Antriebswelle abziehen. Scheibenfedern 1 entfernen. Befestigungsschrauben lösen und Zwischengehäuse 3 entfernen. Einbau Stellantrieb in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Scheibenfedern achten, Kupplung vorsichtig und ohne Druck auf die Wellen schieben.

  • Seite 94: Stellantrieb-Ölmengenregler Aus- Und Einbauen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.13 Stellantrieb-Ölmengenregler aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Obere Blechverkleidung entfernen Stellantriebabdeckung entfernen. Stecker ausstecken und Kabeleinführung 3 entfernen. Schauglas 1 entfernen – oder – wenn der Stellantrieb nicht auf 0° steht, Stop- fen 2 entfernen.
  • Seite 95 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung Wenn das Zwischengehäuse oder die Kupplung ausgetauscht werden muss: Zweite Klemmschraube 2 der Kupplung lösen. Kupplung vorsichtig von der Antriebswelle abziehen. Scheibenfedern 1 entfernen. Befestigungsschrauben lösen und Zwischengehäuse 3 entfernen. Einbau Stellantrieb in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Scheibenfedern achten, Kupplung vorsichtig und ohne Druck auf die Wellen schieben.

  • Seite 96: Schauglas Flammenfühler Reinigen (Ausführung Zmh)

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.14 Schauglas Flammenfühler reinigen (Ausführung ZMH) Hinweise zur Wartung beachten [Kap. 9.1]. Verbrennungsgefahr durch heiße Bauteile Heiße Bauteile können zu Verbrennungen führen. Bauteile auskühlen lassen. WARNUNG Ist eine zweite Schauglashalterung vorhanden, kann der Schauglashalter in Betrieb ausgetauscht werden.

  • Seite 97: Belastungsfeder Am Druckregler Austauschen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 9 Wartung 9.15 Belastungsfeder am Druckregler austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Reicht der Einstelldruckbereich der eingesetzten Feder im Druckregler nicht aus, kann der Federtyp gewechselt werden. Niederdruckregler Verschlusskappe 2 entfernen. Verstellspindel 1 gegen den Uhrzeigersinn drehen.

  • Seite 98: Fehlersuche

    Wassermangelsicherung am Wärmeer- Wasser nachfüllen. zeuger hat ausgelöst Wassermangelsicherung am Wärme- erzeuger entriegeln. Bei wiederholtem Auftreten Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. Weitere Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden. Fehlercode auslesen und entsprechend der Fehlermeldung verfahren, siehe Montage- und Betriebsanleitung Feuerungsmanager. 98-144...

  • Seite 99: Störung

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 10 Fehlersuche 10.1.2 Störung Bei einer Störung führt der Feuerungsmanager eine Störabschaltung durch und verriegelt den Brenner. In der Anzeige- und Bedieneinheit erscheint abwechselnd das Abschaltverhalten und der diagnostizierte Fehler als Klartextanzeige. Beispiel Luftdruck ist Störabschaltung...

  • Seite 100: Fehler Beheben

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 10 Fehlersuche 10.2 Fehler beheben Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehler Ursache Behebung Gebläsemotor läuft nicht keine Spannung Spannungsversorgung prüfen. Überstromrelais oder Motorschutzschal- Einstellung prüfen. ter hat ausgelöst Luftklappe in Vorbelüftung drosseln.
  • Seite 101 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehler Ursache Behebung schlechtes Startverhalten vom Mischdruck zu hoch Mischdruck in Zündposition korrigie- Brenner ren. Zündelektroden falsch eingestellt Zündelektroden einstellen. zu viel oder zu wenig Brennstoff Brennstoffmenge in Zündposition...

  • Seite 102: Technische Unterlagen

    Punkt 5.1.1, Tab. 4 angegebenen Prüfgase verwendet und die unter Punkt 5.1.2, Tab. 5 genannten minimalen Prüfdrücke ermittelt. Da Weishaupt Gas- und Zweistoffbrenner diese Anforderungen vollumfänglich er- füllen, werden bei der Kennzeichnung vom Brenner nach Punkt 6.2 auf dem Gerä- teschild die Gerätekategorie sowie die verwendeten Prüfgase mit dem zulässigen...
  • Seite 103 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 11 Technische Unterlagen Alternative Gerätekategorie zu I2R Bestimmungsland Gerätekategorie Prüfgas Anschlussdruck [mbar] AT (Austria) G 20 BE (Belgium) I2E+, I2N, I2E(S), I2E(R) G 20 Druckpaar 20 - 25 CH (Switzerland) G 20 CZ (Czech Republic)
  • Seite 104 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 11 Technische Unterlagen Alternative Gerätekategorie zu I3R Bestimmungsland Gerätekategorie Prüfgas Anschlussdruck [mbar] AT (Austria) I3B/P, I3P G 30 + G 31 30 / 50 BE (Belgium) I3+, I3P, I3B, I3B/P G 30 + G 31...
  • Seite 105 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 11 Technische Unterlagen Alternative Gerätekategorie zu II2R/3R Bestimmungsland Gerätekategorie Prüfgas Anschlussdruck Prüfgas Anschlussdruck [mbar] [mbar] AT (Austria) II2H3B/P, II2H3P G 20 G 30 + G 31 30 / 50 BE (Belgium) II2E+3P, II2E+3+, II2E+3B, G 20...

  • Seite 106: Projektierung

    Es dürfen keine Rückschlagventile im Rücklauf eingebaut werden. 12.1.1 Einstrangbetrieb Erfolgt die Ölversorgung im Einstrangbetrieb, kann wahlweise folgendes installiert werden: Eine Druckversorgung mit Weishaupt Ölzirkulationsgerät oder technisch ver- gleichbares Gerät (Gas-Luft-Abscheider), das den geltenden Vorschriften ent- spricht. Empfohlener Pumpenvorlaufdruck 1 … 1,5 bar.

  • Seite 107: Ringleitungsbetrieb

    Die Brenner werden im Zweistrangsystem an die Ringleitung angeschlossen. Ringleitungsdruck bei Heizöl EL über Druckregelventil auf 1 … 1,5 bar einstellen. Der Ölfilter muss für den Ringleitungsdruck ausgelegt sein. Ölzirkulationsgerät oder Weishaupt-Gas-Luft-Abscheider an jeder Ölabnahme- stelle einbauen. Hinweisschild am Abscheider beachten. 12.1.3 Ölzirkulationsgerät An der Ringleitung kann ein Ölzirkulationsgerät angeschlossen werden.

  • Seite 108: Motordauerlauf Oder Nachbelüftung

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 12 Projektierung 12.2 Motordauerlauf oder Nachbelüftung Brandgefahr durch Ausfall vom Verbrennungsluftgebläse Bei Betrieb mit Motordauerlauf oder verlängerter Nachbelüftung kann ein Ausfall vom Verbrennungsluftgebläse (z. B. durch Spannungsausfall oder defekten Motor) GEFAHR dazu führen, dass Rückwärme oder heiße Abgase in das Brennergehäuse zurück- strömen.

  • Seite 109: Luftversorgung

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 12 Projektierung 12.3 Luftversorgung Luftkanal kurz und strömungsgünstig ausführen, mindestens so groß wie Brenneranschluss wählen, Kegelwinkel bei Reduzier- oder Erweiterungsstücken max 15°, Kanalwände dürfen nicht schwingen, ggf. Luftkanal aussteifen, Montage so ausführen, dass der Luftkanal möglichst kein Köperschall auf die An- lage überträgt,...

  • Seite 110: Abgasanlage

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 12 Projektierung Kompensator Der Kompensator entkoppelt Schwingungen und mechanische Spannungen zwi- schen Brenner und Verbrennungsluftgebläse. 32,5 32,5 60 mm 270 mm 403 mm 1 Luftregler 2 Gegenflansch Luftkanal Kühlluft Die Ansaugtemperatur darf maximal 30 °C und der Kühlluftdruck muss minimal 10 mbar betragen.

  • Seite 111: Zusätzliche Anforderungen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 12 Projektierung 12.5 Zusätzliche Anforderungen Zusätzliche Anforderungen an Brenner für flüssige und gasförmige Brennstoffe nach EN 267 und EN 676: die Druckgeräte befeuern entsprechend der Druckgeräterichtlinie 2014/68/EU, als Komponente einer Industrielle Thermoprozessanlagen entsprechend EN 746-2,...

  • Seite 112: Ersatzteile

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 13 Ersatzteile 1.02 1.01 1.15 1.02 1.03 1.16 1.04 1.05* 1.15 1.17 1.13* 1.11* 1.06* 1.09* 1.18 1.14* 1.12* 1.10* 1.17 1.08* 1.27 1.07* 1.19 1.27 1.20 1.21 1.22* 1.23 1.25 1.26...
  • Seite 113 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Gehäusedeckel – Ausführung ZM 277 503 01 102 – Ausführung ZMH* 277 504 01 092 1.02 Flansch für Flammenfühler QRI 217 706 12 097 1.03 Dichtung 28 x 50 Ausf. ZM 217 104 12 017 1.04...
  • Seite 114 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 2.03 2.02 2.01 2.04 2.04 2.05 2.06 2.07 2.08 2.10 2.11 2.09 2.16 2.17 2.12 2.15 2.13 2.19 2.14 2.21 2.20 2.10 2.09 2.19 2.22 2.18 2.23 114-144 83283401 1/2020-12 Sjo...
  • Seite 115 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Dichtring A27 x 32 x 2 440 039 2.02 Verschraubung XGE 22-LR G¾ x 36 277 406 30 037 2.03 Kühlluftleitung 22 x 1,5 277 504 30 048 2.04...
  • Seite 116 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 3.01 3.01 3.02 3.03 3.02 3.03 3.04 3.08* 3.04 3.05 3.15 3.10* 3.07 3.14 3.05 3.05 3.17 3.16 3.06 3.18 3.11* 3.12 3.04 3.16 3.09 3.03 3.06 3.02 3.18 3.04 3.17 3.03...
  • Seite 117 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Luftklappe 3 x 130 x 359 277 505 02 127 3.02 Mutter M20 x 1,5 277 405 02 087 3.03 Gleitfolie 0,75 dick LW 12 x 14 460 049 3.04...
  • Seite 118 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 4.01* 4.03 4.02* 4.02* 4.04 4.12 4.06 4.08 4.05 4.21 4.07 4.09 4.13 4.22 4.10 4.16 4.19 4.11 4.16 4.15 4.23 4.24 4.20 4.19 4.18 4.14 4.17 4.25 118-144 83283401 1/2020-12 Sjo...
  • Seite 119 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Blechwinkel für Kühlung Stellantrieb* 273 405 15 027 4.02 Blechwinkel für Kühlung Stellantrieb* 273 405 15 017 4.03 Stellantrieb SQM45.291 B9 3Nm 651 501 – Kabeleinführung kpl. mit 2 W-FM Stecker 90°...
  • Seite 120 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 5.01 5.02 5.04 5.10 5.03 5.23 5.24 5.10 5.04 5.25 5.05 5.17 5.03 5.05 5.20 5.25 5.05 5.09 5.40 5.06 5.08 5.05 5.08 5.25 5.15 5.18 5.10 5.04 5.26 5.17 5.14 5.20...
  • Seite 121 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Ölleitung 10 x 1 VL MV-Düsenkopf 271 506 13 048 5.02 Verschraubung 24-SWE-L10-ST 452 451 5.03 Verschraubung 24-SWS-L12-L10-ST 452 154 5.04 Verschraubung 24-SDSX-L12-G⅜A-ST-CH60 452 254 5.05 Dichtring A 17 x 21 x 1,5 DIN 7603 Cu 440 003 5.06...
  • Seite 122 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 6.06 6.01 6.05 6.09 6.03 6.02 6.08 6.07 6.10 6.04 6.15 6.11 6.14 6.12 6.13 6.15 6.16 6.16 6.11 6.13 6.17 6.19 6.20 6.18 6.21 6.22 6.23 6.24 6.23 6.25 122-144...
  • Seite 123 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Bügel 3 x 15 x 37,3 111 011 10 127 6.02 Zündelektrode rechts 273 806 11 242 6.03 Zündelektrode links 273 806 11 232 6.04 Elektrodenhalter 277 405 14 177 6.05...
  • Seite 124 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 6.06 6.01 6.05 6.09 6.03 6.02 6.08 6.07 6.10 6.04 6.15 6.11 6.14 6.12 6.13 6.15 6.16 6.16 6.11 6.13 6.17 6.19 6.20 6.18 6.21 6.22 6.23 6.24 6.23 6.25 124-144...

  • Seite 125: Verschlussbutzen Buz 10-L Mit Mutter

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.21 Düsenplatte – 24 D 1,6 121 365 10 167 – 24 D 1,7 121 365 10 177 – 24 D 1,8 121 365 10 187 – 24 D 1,9 121 365 10 197 –...
  • Seite 126 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 7.01 7.02* 7.04 7.05 7.06 7.07 7.08 7.03 7.09 7.10 7.06 7.12 7.08 7.11 7.13 7.11 7.09 7.10 7.12 7.14 7.13 7.15 7.15 7.16 7.17 7.18 7.20 7.19 7.21 7.20 7.30 7.30...
  • Seite 127 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 7.01 Flammrohr – Standard 211 504 14 012 – H1 210 504 14 012 7.02 Verlängerungsrohr 250 mm verlängert* 270 505 14 602 7.03 Mischgehäuse kompl. – Erdgas 270 505 14 572 –...
  • Seite 128 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 7.01 7.02* 7.04 7.05 7.06 7.07 7.08 7.03 7.09 7.10 7.06 7.12 7.08 7.11 7.13 7.11 7.09 7.10 7.12 7.14 7.13 7.15 7.15 7.16 7.17 7.18 7.20 7.19 7.21 7.20 7.30 7.30...
  • Seite 129 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 7.25 Antriebsgestänge komplett – Standard 277 506 15 042 – 250 mm verlängert* 270 506 15 112 7.26 Scheibe 60 x 13 x 2** 277 404 01 077 7.27...
  • Seite 130 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 8.02 8.03 8.01 8.04 8.05 8.03 8.09* 8.12 8.10* 8.06 8.07 8.10* 8.08 8.11* 130-144 83283401 1/2020-12 Sjo...
  • Seite 131 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 8.01 Gasdrossel DN 80 W-FM ohne Stellantrieb 270 505 25 102 8.02 Dichtung 92 x 200 x 2 151 907 00 017 8.03 Scheibenfeder 3 x 3,7 DIN 6888 490 157 8.04...
  • Seite 132 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 9.03 9.24 9.03 9.04 9.25 9.01 9.21 9.23 9.02 9.05 9.06 9.07 9.08 9.09 9.22 9.15 9.10 9.14 9.11 9.13 9.12 9.17 9.16 9.20 9.19 9.18 132-144 83283401 1/2020-12 Sjo...
  • Seite 133 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 9.01 ABE für W-FM 100/200 – Westeuropa 1 (GB, D, F, I, E, P) 600 439 – Westeuropa 2 (GB, NL, DK, S, N, FIN) 600 440 – Osteuropa 1 (GB, PL, H, CZ, HR, SLO) 600 441 –...
  • Seite 134 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 9.03 9.24 9.03 9.04 9.25 9.01 9.21 9.23 9.02 9.05 9.06 9.07 9.08 9.09 9.22 9.15 9.10 9.14 9.11 9.13 9.12 9.17 9.16 9.20 9.19 9.18 134-144 83283401 1/2020-12 Sjo...
  • Seite 135 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 9.25 W-FM Stecker – X3-01 Motor ein 716 300 – X3-02 Luftdruckwächter 716 301 – X3-03 Endschalter Brennerflansch 716 302 – X3-04 Netz und Sicherheitskette 716 303 – X4-01 Öl- Gas Umschaltung 716 304 –...
  • Seite 136 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 10.01 10.02 10.10 10.07 10.09 10.05 10.06 10.08 10.04 10.03 10.07 10.06 136-144 83283401 1/2020-12 Sjo...
  • Seite 137 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 10.01 Pumpstation Kral DLC-1800-EL 574 000 00 530 10.02 Pumpe DLC-1800-EL 2900 1/min 2,2 kW 624 326 10.03 Vakuum-Manometer -1 bis +9 bar 121 364 85 030 10.04 Manometer 0 bis 40 bar 121 364 85 020 10.05 Verschraubung 24-SWE-L12-ST...
  • Seite 138 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile 11.02 11.01 11.03 11.04 11.05 138-144 83283401 1/2020-12 Sjo...
  • Seite 139 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 11.01 Pumpstation MOG – MOG 5308-So-Wh f.Heizöl EL 571 211 00 100 – MOG 5309-So-Wh f.Heizöl EL 571 211 00 110 11.02 Pumpe für MOG – MOG 5308-So-Wh 624 201 –...

  • Seite 140: Notizen

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 14 Notizen 14 Notizen 140-144 83283401 1/2020-12 Sjo...

  • Seite 141: Stichwortverzeichnis

    Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 15 Stichwortverzeichnis 15 Stichwortverzeichnis Abdeckhaube...............  76, 77 Einbaulage ................ 28 ABE .................. 16 Einheit .................  102 Abgasanlage .............. 110 Einregulierung.............. 51 Abgasmessung.............. 68 Einstelldruck................. 48 Abgastemperatur .............. 68 Einstelldruckbereich ............ 97 Abgasverlust ................ 68 Einstrangbetrieb ...............  106 Abmessungen............ 20, 21, 22 Elektrische Daten.............. 17...
  • Seite 142 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 15 Stichwortverzeichnis Gebläse................. 27 Niederdruckregler ............... 97 Gebläsedruck .............. 40 Normen.................. 17 Gehäusedeckel ............ 76, 77 Normvolumen............... 69 Gerätekategorie ...............  102 Nullabschluss...............  45, 46 Gerätetausch ............... 99 Gewährleistung .............. 6 Gewicht................. 23 Öldruckmessgerät .............. 41 Großlast ................  55, 60 Öldruckwächter-max .......... 14, 63 Großlastbereich.............. 19...
  • Seite 143 Montage- und Betriebsanleitung Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200) 15 Stichwortverzeichnis Startprobleme .............. 100 Stauscheibe ................. 84 Stellantrieb ............. 89, 90, 92, 94 Stillstandzeit ................. 71 Störung................ 98, 100 Temperatur ................ 17 Temperatur Heißluft............ 20 Transport................ 17 Typenschild ................ 10 Typenschlüssel .............. 9 Umgebungsbedingungen .......... 17 Umrechnungsfaktor ............ 69 Umrechnungstabelle ............ 102 Vakuum................
  • Seite 144 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 700 kW Wandhängende Brennwert- systeme für Gas bis 800 kW Die millionenfach bewährten Kompaktbrenner...
