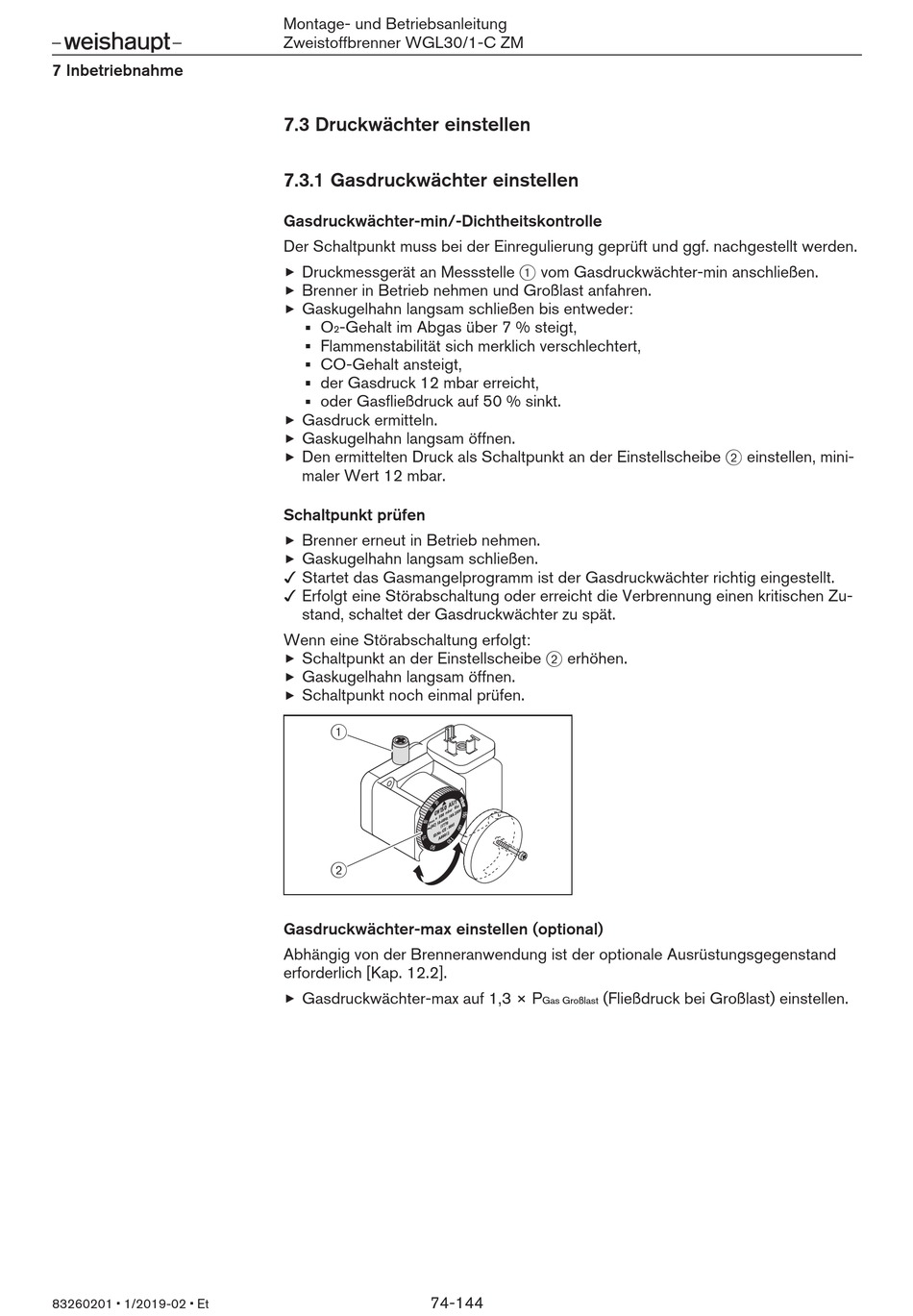

7 Inbetriebnahme
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM
7.3 Druckwächter einstellen
7.3.1 Gasdruckwächter einstellen
Gasdruckwächter-min/-Dichtheitskontrolle
Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden.
Druckmessgerät an Messstelle 1 vom Gasdruckwächter-min anschließen.
Brenner in Betrieb nehmen und Großlast anfahren.
Gaskugelhahn langsam schließen bis entweder:
O
-Gehalt im Abgas über 7 % steigt,
2
Flammenstabilität sich merklich verschlechtert,
CO-Gehalt ansteigt,
der Gasdruck 12 mbar erreicht,
oder Gasfließdruck auf 50 % sinkt.
Gasdruck ermitteln.
Gaskugelhahn langsam öffnen.
Den ermittelten Druck als Schaltpunkt an der Einstellscheibe 2 einstellen, mini-
maler Wert 12 mbar.
Schaltpunkt prüfen
Brenner erneut in Betrieb nehmen.
Gaskugelhahn langsam schließen.
Startet das Gasmangelprogramm ist der Gasdruckwächter richtig eingestellt.
Erfolgt eine Störabschaltung oder erreicht die Verbrennung einen kritischen Zu-
stand, schaltet der Gasdruckwächter zu spät.
Wenn eine Störabschaltung erfolgt:
Schaltpunkt an der Einstellscheibe 2 erhöhen.
Gaskugelhahn langsam öffnen.
Schaltpunkt noch einmal prüfen.
1
2
Gasdruckwächter-max einstellen (optional)
Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand
erforderlich [Kap. 12.2].
Gasdruckwächter-max auf 1,3 × P
74-144
(Fließdruck bei Großlast) einstellen.
Gas Großlast
