Anzeige - Weishaupt WGL30/1-C ZM Montage- Und Betriebsanleitung

6 Bedienung
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

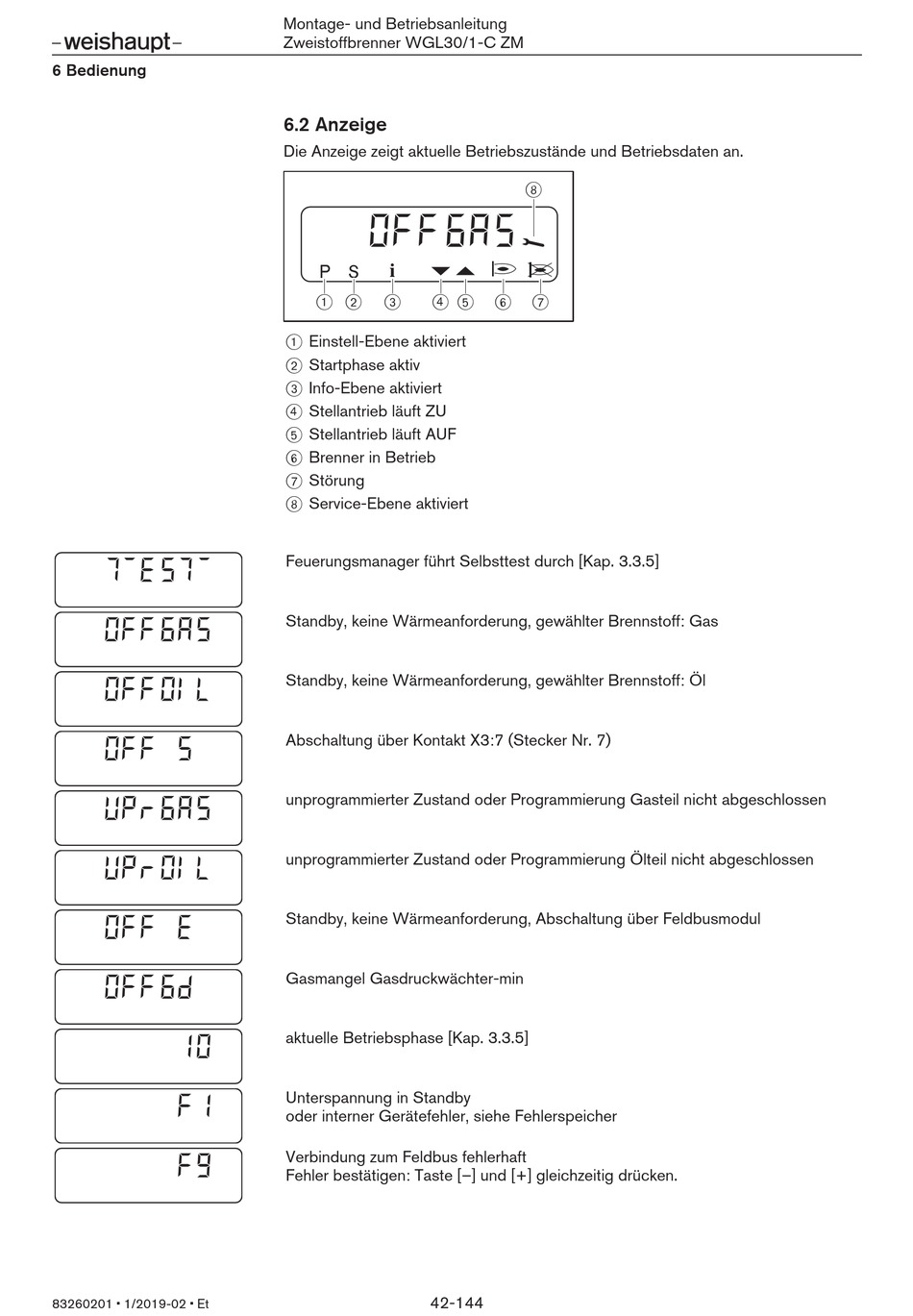

6.2 Anzeige

Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an.
1 2 3 4 5
1 Einstell-Ebene aktiviert
2 Startphase aktiv
3 Info-Ebene aktiviert
4 Stellantrieb läuft ZU
5 Stellantrieb läuft AUF
6 Brenner in Betrieb
7 Störung
8 Service-Ebene aktiviert
Feuerungsmanager führt Selbsttest durch [Kap. 3.3.5]
Standby, keine Wärmeanforderung, gewählter Brennstoff: Gas
Standby, keine Wärmeanforderung, gewählter Brennstoff: Öl
Abschaltung über Kontakt X3:7 (Stecker Nr. 7)
unprogrammierter Zustand oder Programmierung Gasteil nicht abgeschlossen
unprogrammierter Zustand oder Programmierung Ölteil nicht abgeschlossen
Standby, keine Wärmeanforderung, Abschaltung über Feldbusmodul
Gasmangel Gasdruckwächter-min
aktuelle Betriebsphase [Kap. 3.3.5]
Unterspannung in Standby
oder interner Gerätefehler, siehe Fehlerspeicher
Verbindung zum Feldbus fehlerhaft
Fehler bestätigen: Taste [–] und [+] gleichzeitig drücken.
42-144
8
6 7
