7 Inbetriebnahme
Beispiel
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0
-0,5
-1,0
2 -1,5
-2,0
40 60
1
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

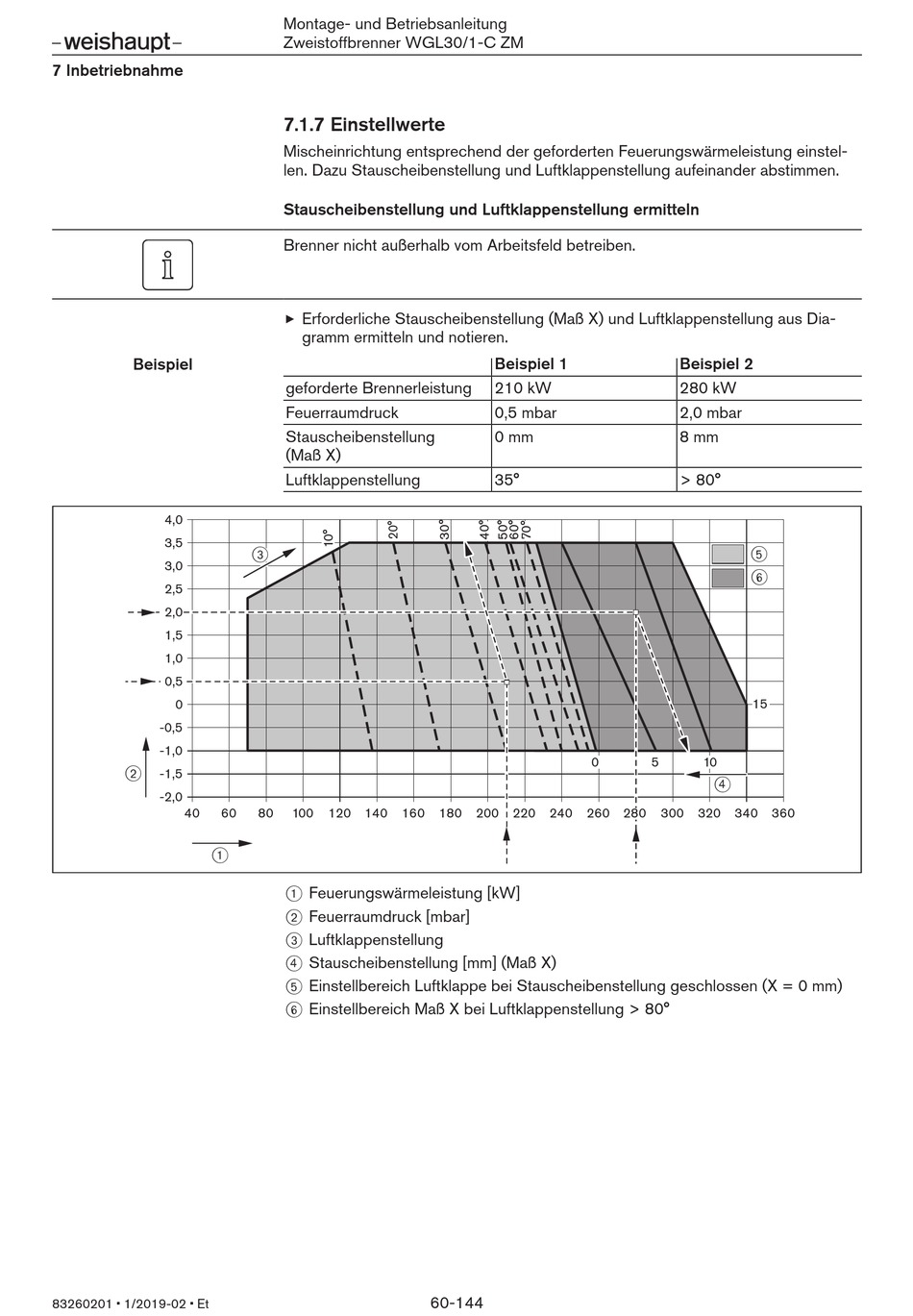

7.1.7 Einstellwerte

Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel-
len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen.
Stauscheibenstellung und Luftklappenstellung ermitteln
Brenner nicht außerhalb vom Arbeitsfeld betreiben.
Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia-
gramm ermitteln und notieren.
geforderte Brennerleistung
Feuerraumdruck
Stauscheibenstellung
(Maß X)
Luftklappenstellung
3
80 100 120 140 160
1 Feuerungswärmeleistung [kW]
2 Feuerraumdruck [mbar]
3 Luftklappenstellung
4 Stauscheibenstellung [mm] (Maß X)
5 Einstellbereich Luftklappe bei Stauscheibenstellung geschlossen (X = 0 mm)
6 Einstellbereich Maß X bei Luftklappenstellung > 80°
Beispiel 1
210 kW
0,5 mbar
0 mm
35°
0
180 200 220 240 260
60-144
Beispiel 2
280 kW
2,0 mbar
8 mm
> 80°
5
6
15
5 10
4
280 300 320 340 360
