Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

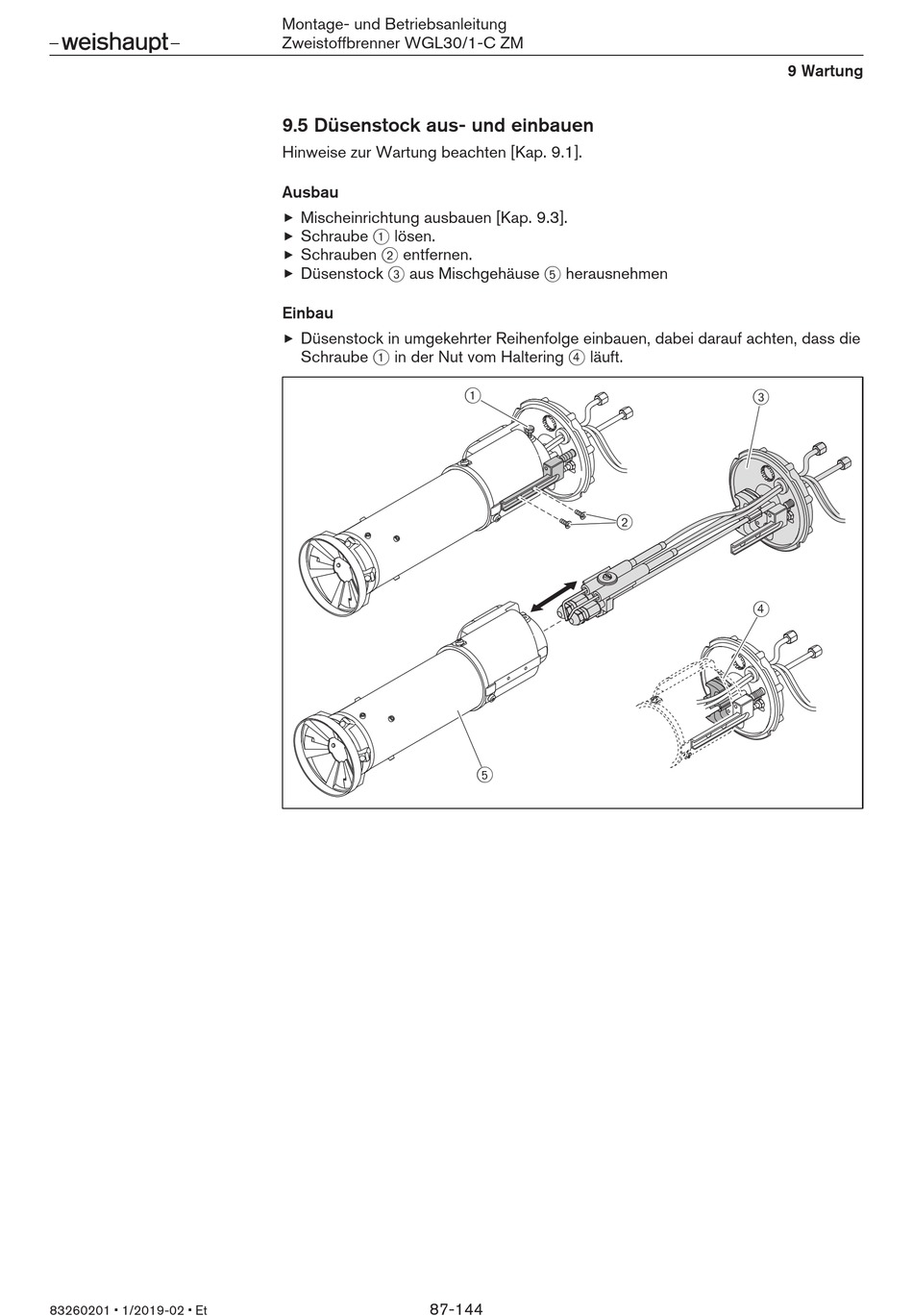

9.5 Düsenstock aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Mischeinrichtung ausbauen [Kap. 9.3].
Schraube 1 lösen.
Schrauben 2 entfernen.
Düsenstock 3 aus Mischgehäuse 5 herausnehmen
Einbau
Düsenstock in umgekehrter Reihenfolge einbauen, dabei darauf achten, dass die
Schraube 1 in der Nut vom Haltering 4 läuft.
87-144
1
2
5
9 Wartung
3
4
