83260201 1/2019-02 Et

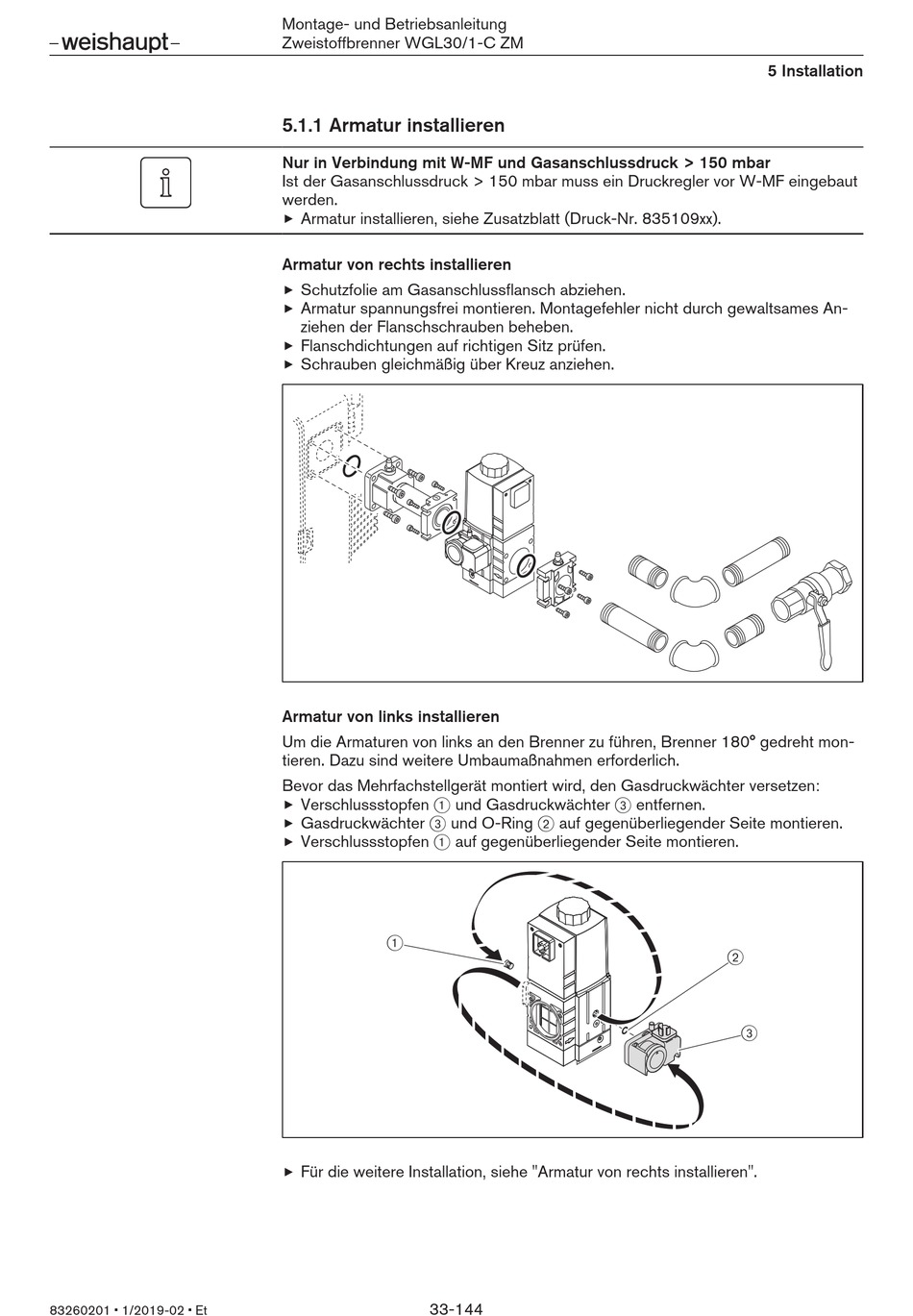

Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM
5.1.1 Armatur installieren
Nur in Verbindung mit W-MF und Gasanschlussdruck > 150 mbar
Ist der Gasanschlussdruck > 150 mbar muss ein Druckregler vor W-MF eingebaut
werden.
Armatur installieren, siehe Zusatzblatt (Druck-Nr. 835109xx).
Armatur von rechts installieren
Schutzfolie am Gasanschlussflansch abziehen.
Armatur spannungsfrei montieren. Montagefehler nicht durch gewaltsames An-
ziehen der Flanschschrauben beheben.
Flanschdichtungen auf richtigen Sitz prüfen.
Schrauben gleichmäßig über Kreuz anziehen.
Armatur von links installieren
Um die Armaturen von links an den Brenner zu führen, Brenner 180° gedreht mon-
tieren. Dazu sind weitere Umbaumaßnahmen erforderlich.
Bevor das Mehrfachstellgerät montiert wird, den Gasdruckwächter versetzen:
Verschlussstopfen 1 und Gasdruckwächter 3 entfernen.
Gasdruckwächter 3 und O-Ring 2 auf gegenüberliegender Seite montieren.
Verschlussstopfen 1 auf gegenüberliegender Seite montieren.
1
Für die weitere Installation, siehe "Armatur von rechts installieren".
33-144
5 Installation
2
3
