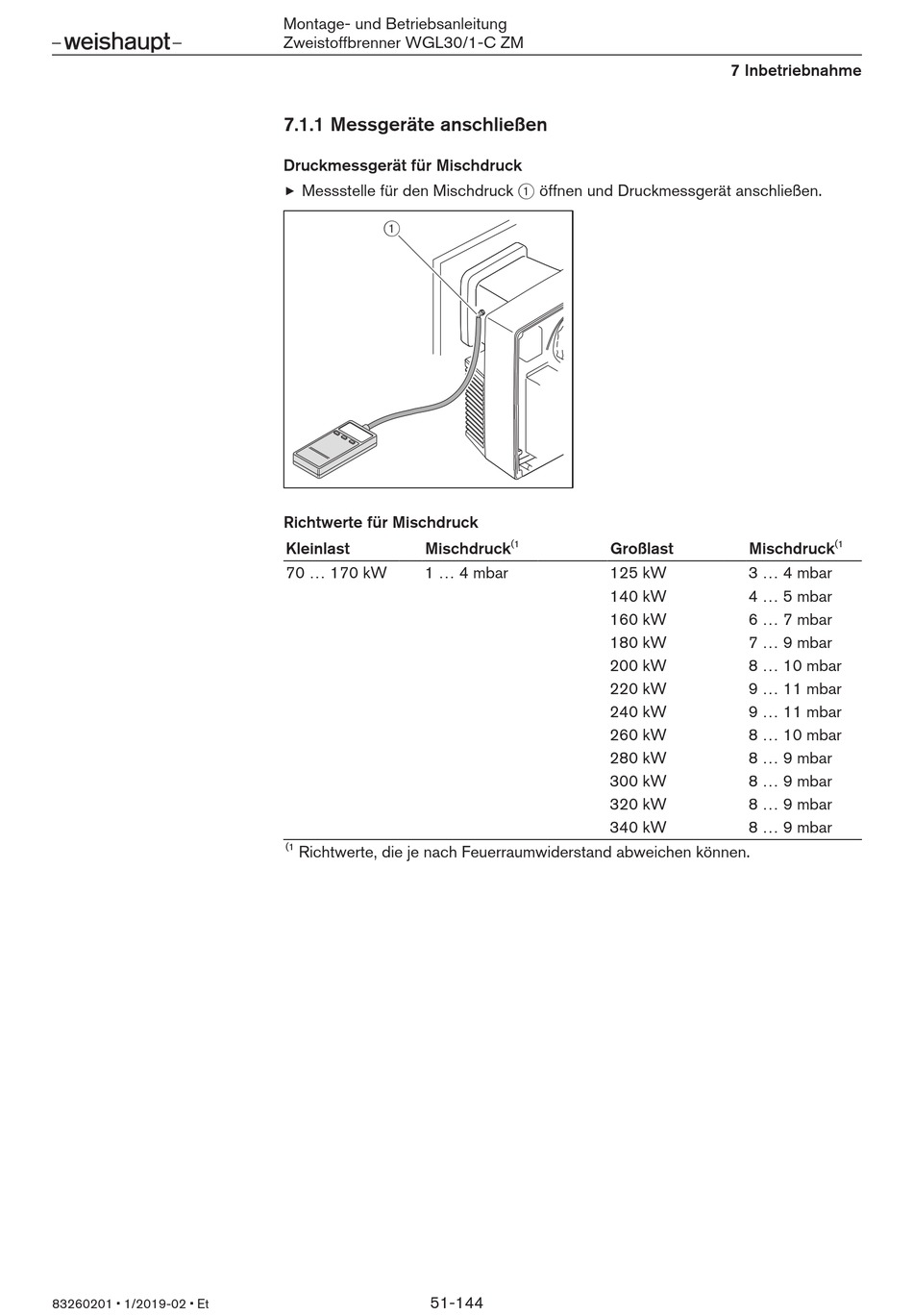

7.1.1 Messgeräte anschließen
Druckmessgerät für Mischdruck
Messstelle für den Mischdruck 1 öffnen und Druckmessgerät anschließen.
1
Richtwerte für Mischdruck
Kleinlast Mischdruck
70 ... 170 kW 1 ... 4 mbar
(1
Richtwerte, die je nach Feuerraumwiderstand abweichen können.
51-144
(1
Großlast
125 kW
140 kW
160 kW
180 kW
200 kW
220 kW
240 kW
260 kW
280 kW
300 kW
320 kW
340 kW
7 Inbetriebnahme
(1
Mischdruck
3 ... 4 mbar
4 ... 5 mbar
6 ... 7 mbar
7 ... 9 mbar
8 ... 10 mbar
9 ... 11 mbar
9 ... 11 mbar
8 ... 10 mbar
8 ... 9 mbar
8 ... 9 mbar
8 ... 9 mbar
8 ... 9 mbar
