83260201 1/2019-02 Et

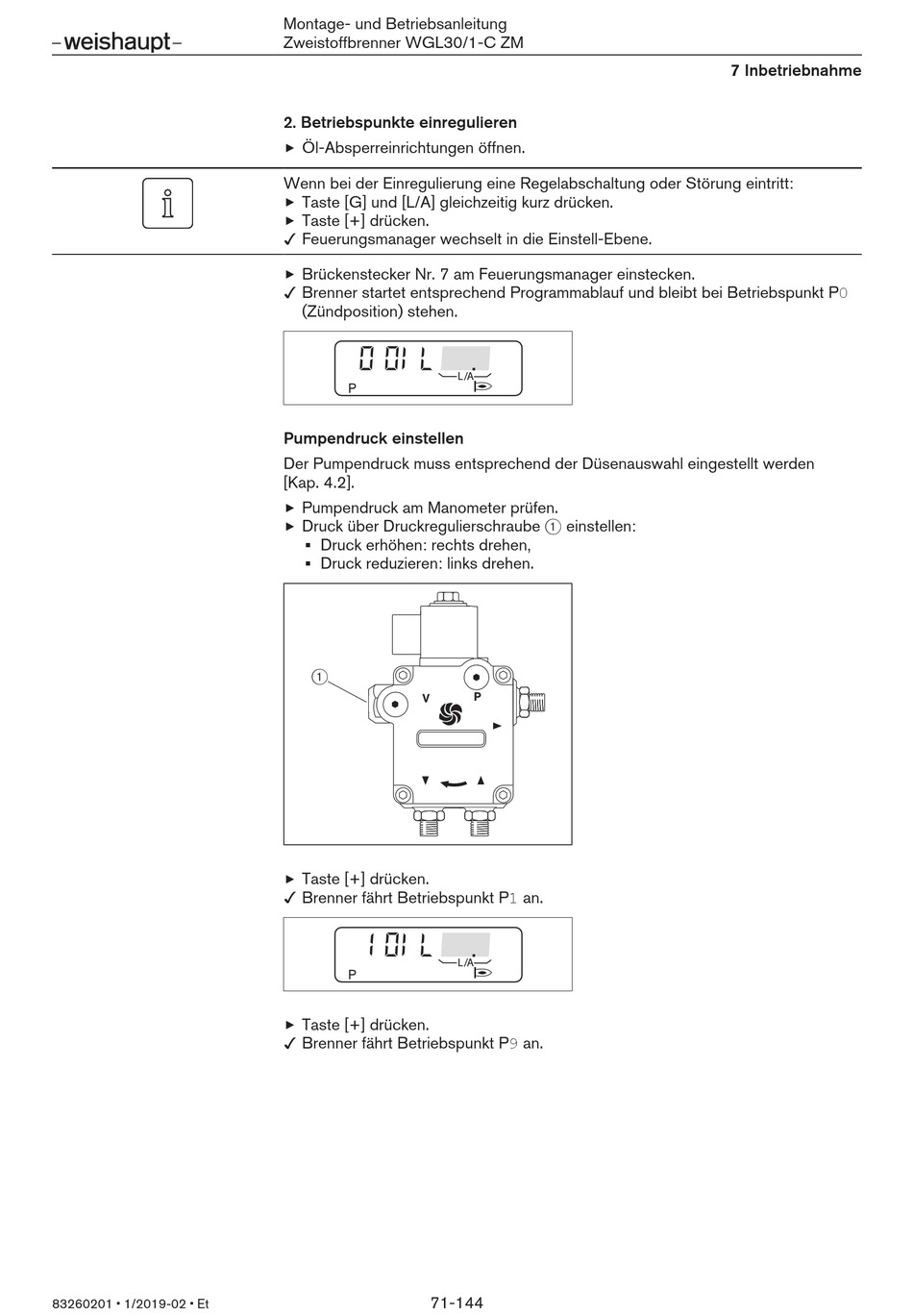

Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM
2. Betriebspunkte einregulieren
Öl-Absperreinrichtungen öffnen.
Wenn bei der Einregulierung eine Regelabschaltung oder Störung eintritt:
Taste [G] und [L/A] gleichzeitig kurz drücken.
Taste [+] drücken.
Feuerungsmanager wechselt in die Einstell-Ebene.
Brückenstecker Nr. 7 am Feuerungsmanager einstecken.
Brenner startet entsprechend Programmablauf und bleibt bei Betriebspunkt P0
(Zündposition) stehen.
Pumpendruck einstellen
Der Pumpendruck muss entsprechend der Düsenauswahl eingestellt werden
[Kap. 4.2].
Pumpendruck am Manometer prüfen.
Druck über Druckregulierschraube 1 einstellen:
Druck erhöhen: rechts drehen,
Druck reduzieren: links drehen.
1
Taste [+] drücken.
Brenner fährt Betriebspunkt P1 an.
Taste [+] drücken.
Brenner fährt Betriebspunkt P9 an.
71-144
7 Inbetriebnahme
