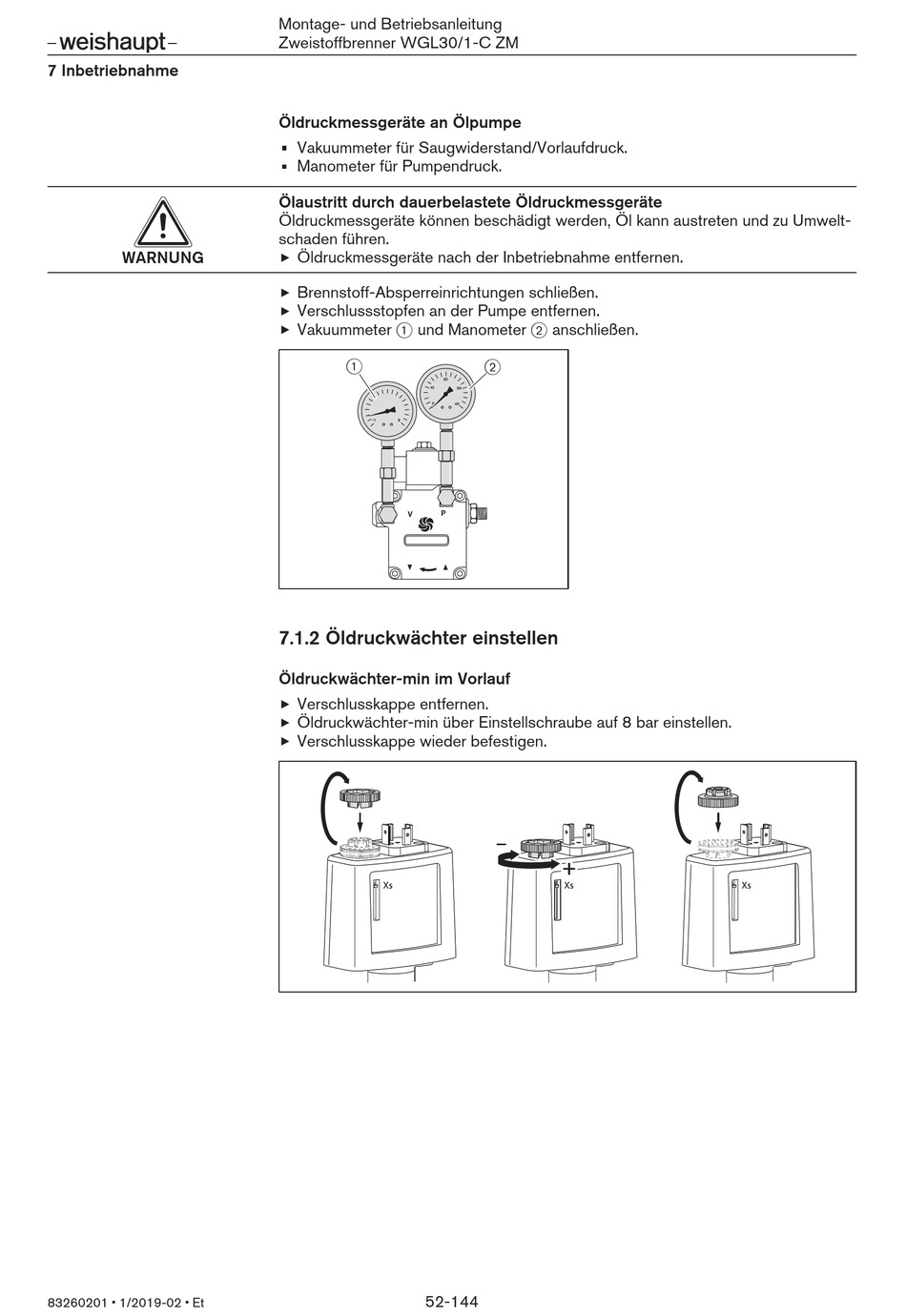

Öldruckwächter Einstellen - Weishaupt WGL30/1-C ZM Montage- Und Betriebsanleitung

7 Inbetriebnahme
WARNUNG
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM
Öldruckmessgeräte an Ölpumpe
Vakuummeter für Saugwiderstand/Vorlaufdruck.
Manometer für Pumpendruck.
Ölaustritt durch dauerbelastete Öldruckmessgeräte
Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt-
schaden führen.
Öldruckmessgeräte nach der Inbetriebnahme entfernen.
Brennstoff-Absperreinrichtungen schließen.
Verschlussstopfen an der Pumpe entfernen.
Vakuummeter 1 und Manometer 2 anschließen.
1
20
10
0
-1 9
7.1.2 Öldruckwächter einstellen
Öldruckwächter-min im Vorlauf
Verschlusskappe entfernen.
Öldruckwächter-min über Einstellschraube auf 8 bar einstellen.
Verschlusskappe wieder befestigen.
52-144
2
30
40
