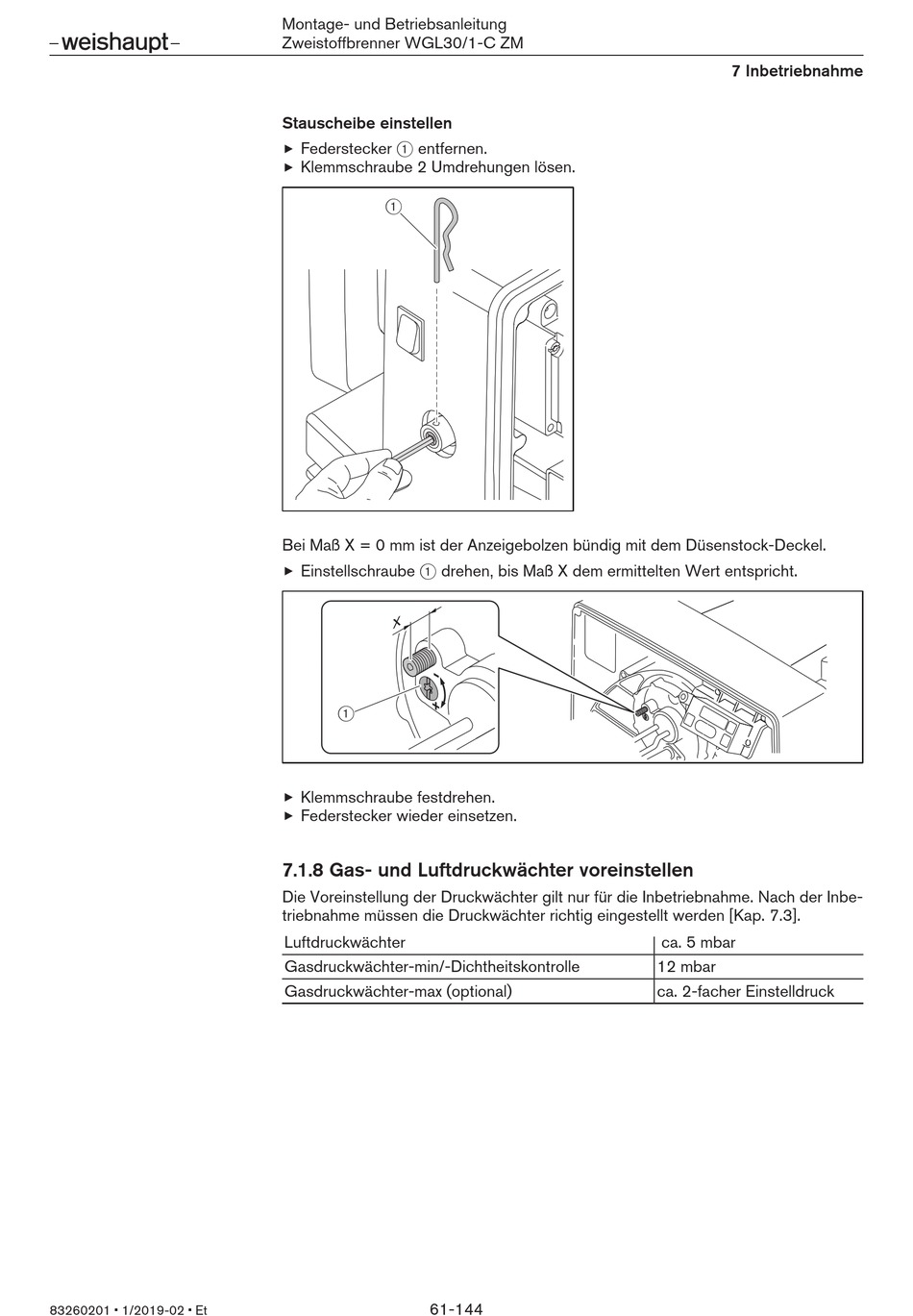

83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM
Stauscheibe einstellen
Federstecker 1 entfernen.
Klemmschraube 2 Umdrehungen lösen.
1
Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel.
Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht.
X
1
Klemmschraube festdrehen.
Federstecker wieder einsetzen.
7.1.8 Gas- und Luftdruckwächter voreinstellen
Die Voreinstellung der Druckwächter gilt nur für die Inbetriebnahme. Nach der Inbe-
triebnahme müssen die Druckwächter richtig eingestellt werden [Kap. 7.3].
Luftdruckwächter
Gasdruckwächter-min/-Dichtheitskontrolle
Gasdruckwächter-max (optional)
61-144
7 Inbetriebnahme
ca. 5 mbar
12 mbar
ca. 2-facher Einstelldruck
