5 Installation
Hochdruck Beispiel
Niederdruck Beispiel
83273901 1/2020-04 Neu
Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

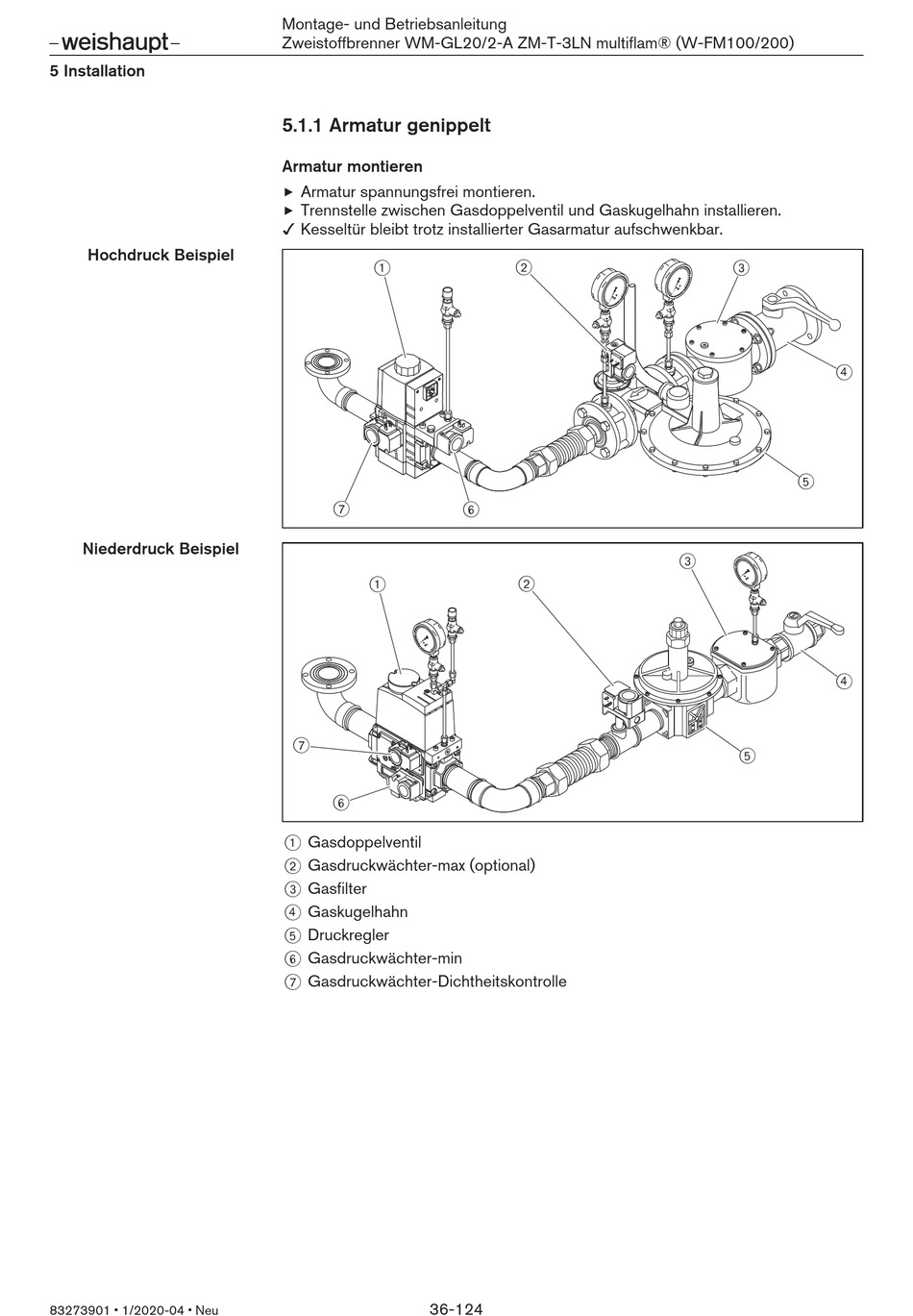

5.1.1 Armatur genippelt

Armatur montieren
Armatur spannungsfrei montieren.
Trennstelle zwischen Gasdoppelventil und Gaskugelhahn installieren.
Kesseltür bleibt trotz installierter Gasarmatur aufschwenkbar.
1
7
1
7
6
1 Gasdoppelventil
2 Gasdruckwächter-max (optional)
3 Gasfilter
4 Gaskugelhahn
5 Druckregler
6 Gasdruckwächter-min
7 Gasdruckwächter-Dichtheitskontrolle
36-124
2
6
2
3
4
5
3
4
5
