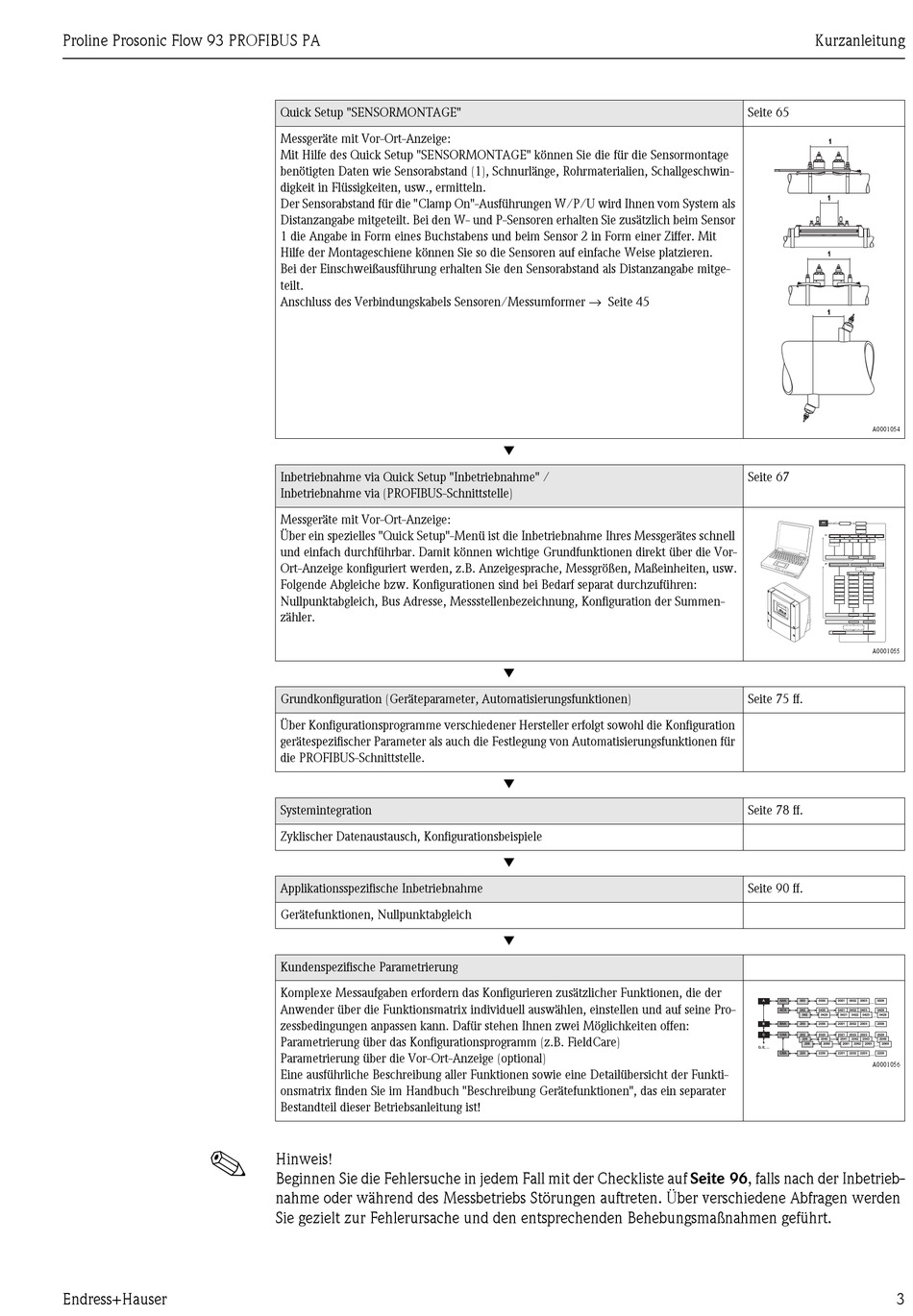

Quick Setup "SENSORMONTAGE"
Messgeräte mit Vor-Ort-Anzeige:
Mit Hilfe des Quick Setup "SENSORMONTAGE" können Sie die für die Sensormontage
benötigten Daten wie Sensorabstand (1), Schnurlänge, Rohrmaterialien, Schallgeschwin-
digkeit in Flüssigkeiten, usw., ermitteln.
Der Sensorabstand für die "Clamp On"-Ausführungen W/P/U wird Ihnen vom System als
Distanzangabe mitgeteilt. Bei den W- und P-Sensoren erhalten Sie zusätzlich beim Sensor
1 die Angabe in Form eines Buchstabens und beim Sensor 2 in Form einer Ziffer. Mit
Hilfe der Montageschiene können Sie so die Sensoren auf einfache Weise platzieren.
Bei der Einschweißausführung erhalten Sie den Sensorabstand als Distanzangabe mitge-
teilt.
Anschluss des Verbindungskabels Sensoren/Messumformer → Seite 45
Inbetriebnahme via Quick Setup "Inbetriebnahme" /
Inbetriebnahme via (PROFIBUS-Schnittstelle)
Messgeräte mit Vor-Ort-Anzeige:
Über ein spezielles "Quick Setup"-Menü ist die Inbetriebnahme Ihres Messgerätes schnell
und einfach durchführbar. Damit können wichtige Grundfunktionen direkt über die Vor-
Ort-Anzeige konfiguriert werden, z.B. Anzeigesprache, Messgrößen, Maßeinheiten, usw.
Folgende Abgleiche bzw. Konfigurationen sind bei Bedarf separat durchzuführen:
Nullpunktabgleich, Bus Adresse, Messstellenbezeichnung, Konfiguration der Summen-
zähler.
Grundkonfiguration (Geräteparameter, Automatisierungsfunktionen)
Über Konfigurationsprogramme verschiedener Hersteller erfolgt sowohl die Konfiguration
gerätespezifischer Parameter als auch die Festlegung von Automatisierungsfunktionen für
die PROFIBUS-Schnittstelle.
Systemintegration
Zyklischer Datenaustausch, Konfigurationsbeispiele
Applikationsspezifische Inbetriebnahme
Gerätefunktionen, Nullpunktabgleich
Kundenspezifische Parametrierung
Komplexe Messaufgaben erfordern das Konfigurieren zusätzlicher Funktionen, die der
Anwender über die Funktionsmatrix individuell auswählen, einstellen und auf seine Pro-
zessbedingungen anpassen kann. Dafür stehen Ihnen zwei Möglichkeiten offen:
Parametrierung über das Konfigurationsprogramm (z.B. FieldCare)
Parametrierung über die Vor-Ort-Anzeige (optional)
Eine ausführliche Beschreibung aller Funktionen sowie eine Detailübersicht der Funkti-
onsmatrix finden Sie im Handbuch "Beschreibung Gerätefunktionen", das ein separater
Bestandteil dieser Betriebsanleitung ist!
Hinweis!
Beginnen Sie die Fehlersuche in jedem Fall mit der Checkliste auf Seite 96, falls nach der Inbetrieb-
nahme oder während des Messbetriebs Störungen auftreten. Über verschiedene Abfragen werden
Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Æ
Æ
Æ
Æ
Æ
Kurzanleitung
Seite 65
1
1
1
1
A0001054
Seite 67
A0001055
Seite 75 ff.
Seite 78 ff.
Seite 90 ff.
A AAA 000 0000 0001 0002 0003 ... 0009
ACA 040 0400 0401 0402 0403 ... 0409
042 0420 0421 0422 0423 0429
...
B BAA 200 2000 2001 2002 2003 ... 2009
C CAA 202 2020 2021 2022 2023 2029
...
204 2040 2041 2042 2043 ... 2049
206 2060 2061 2062 2063 ... 2069
D, E, ...
CBA 220 2200 2201 2202 2203 ... 2209
A0001056
