Montage
!
16

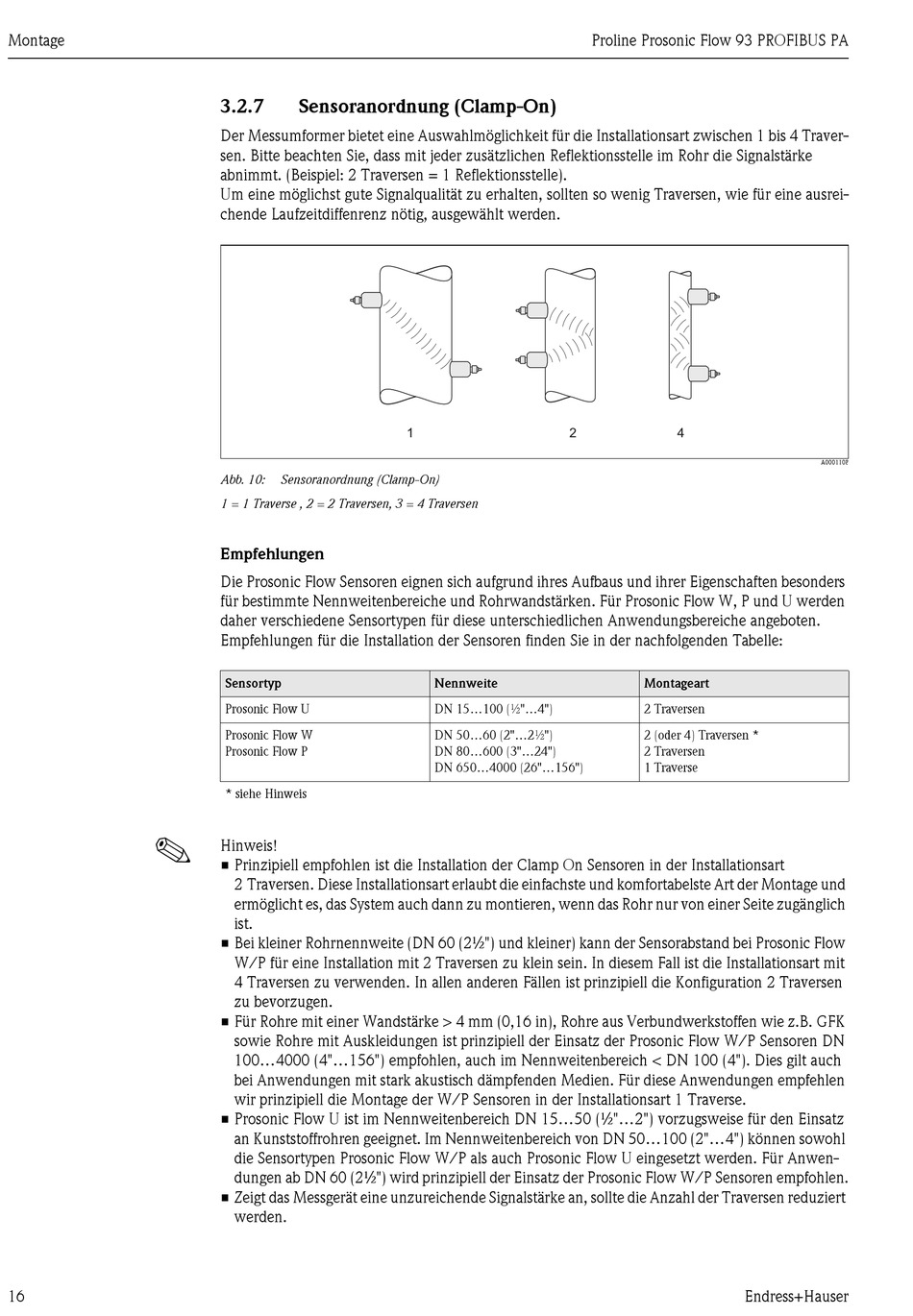

3.2.7

Sensoranordnung (Clamp-On)

Der Messumformer bietet eine Auswahlmöglichkeit für die Installationsart zwischen 1 bis 4 Traver-
sen. Bitte beachten Sie, dass mit jeder zusätzlichen Reflektionsstelle im Rohr die Signalstärke
abnimmt. (Beispiel: 2 Traversen = 1 Reflektionsstelle).
Um eine möglichst gute Signalqualität zu erhalten, sollten so wenig Traversen, wie für eine ausrei-
chende Laufzeitdiffenrenz nötig, ausgewählt werden.
Abb. 10: Sensoranordnung (Clamp-On)
1 = 1 Traverse , 2 = 2 Traversen, 3 = 4 Traversen

Empfehlungen

Die Prosonic Flow Sensoren eignen sich aufgrund ihres Aufbaus und ihrer Eigenschaften besonders
für bestimmte Nennweitenbereiche und Rohrwandstärken. Für Prosonic Flow W, P und U werden
daher verschiedene Sensortypen für diese unterschiedlichen Anwendungsbereiche angeboten.
Empfehlungen für die Installation der Sensoren finden Sie in der nachfolgenden Tabelle:
Sensortyp
Prosonic Flow U
Prosonic Flow W
Prosonic Flow P
* siehe Hinweis
Hinweis!
• Prinzipiell empfohlen ist die Installation der Clamp On Sensoren in der Installationsart
2 Traversen. Diese Installationsart erlaubt die einfachste und komfortabelste Art der Montage und
ermöglicht es, das System auch dann zu montieren, wenn das Rohr nur von einer Seite zugänglich
ist.
• Bei kleiner Rohrnennweite (DN 60 (2½") und kleiner) kann der Sensorabstand bei Prosonic Flow
W/P für eine Installation mit 2 Traversen zu klein sein. In diesem Fall ist die Installationsart mit
4 Traversen zu verwenden. In allen anderen Fällen ist prinzipiell die Konfiguration 2 Traversen
zu bevorzugen.
• Für Rohre mit einer Wandstärke > 4 mm (0,16 in), Rohre aus Verbundwerkstoffen wie z.B. GFK
sowie Rohre mit Auskleidungen ist prinzipiell der Einsatz der Prosonic Flow W/P Sensoren DN
100...4000 (4"...156") empfohlen, auch im Nennweitenbereich < DN 100 (4"). Dies gilt auch
bei Anwendungen mit stark akustisch dämpfenden Medien. Für diese Anwendungen empfehlen
wir prinzipiell die Montage der W/P Sensoren in der Installationsart 1 Traverse.
• Prosonic Flow U ist im Nennweitenbereich DN 15...50 (½"...2") vorzugsweise für den Einsatz
an Kunststoffrohren geeignet. Im Nennweitenbereich von DN 50...100 (2"...4") können sowohl
die Sensortypen Prosonic Flow W/P als auch Prosonic Flow U eingesetzt werden. Für Anwen-
dungen ab DN 60 (2½") wird prinzipiell der Einsatz der Prosonic Flow W/P Sensoren empfohlen.
• Zeigt das Messgerät eine unzureichende Signalstärke an, sollte die Anzahl der Traversen reduziert
werden.
1 2
Nennweite
DN 15...100 (½"...4")
DN 50...60 (2"...2½")
DN 80...600 (3"...24")
DN 650...4000 (26"...156")
Proline Prosonic Flow 93 PROFIBUS PA
4
Montageart
2 Traversen
2 (oder 4) Traversen *
2 Traversen
1 Traverse
Endress+Hauser
A0001108
