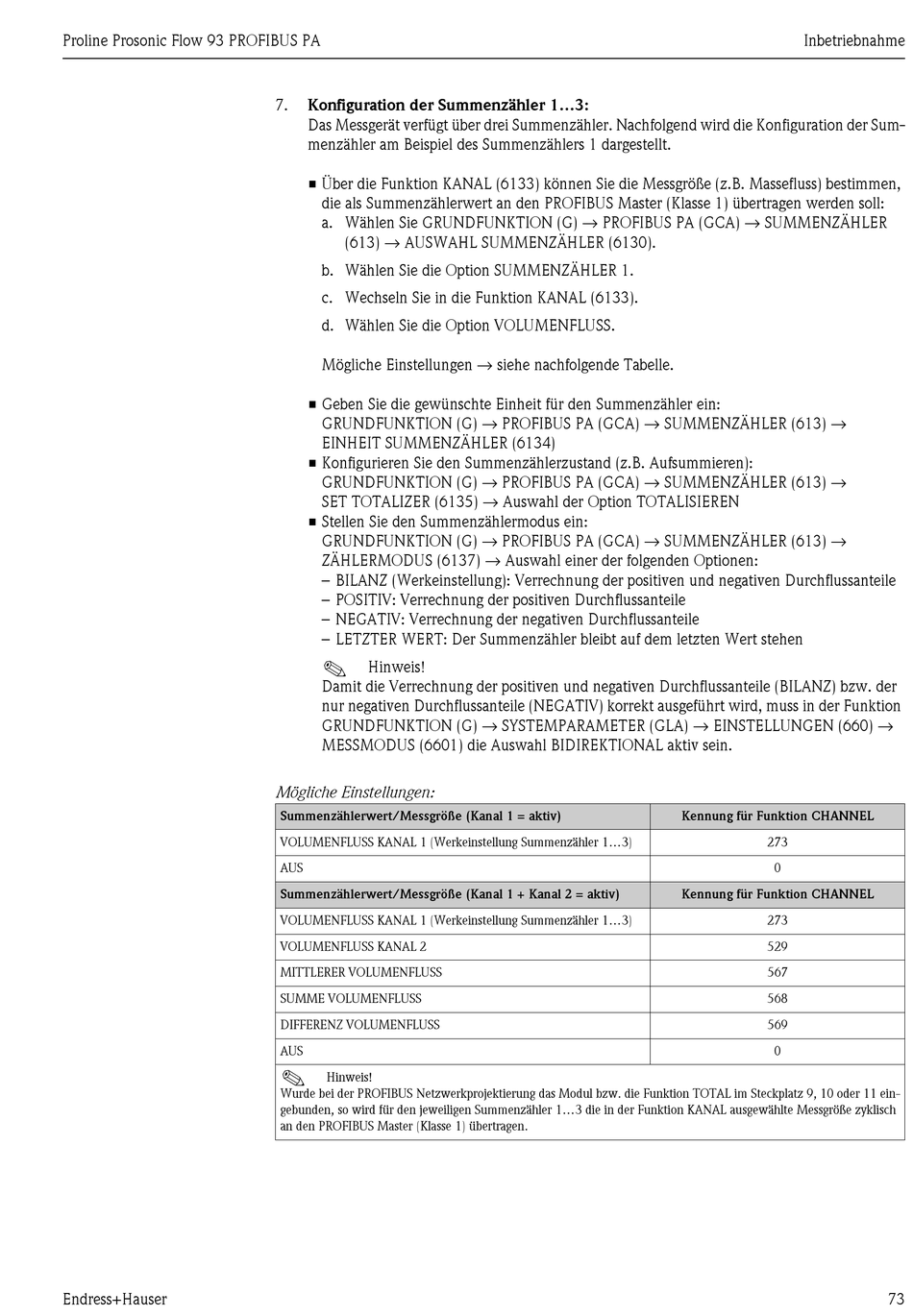

7. Konfiguration der Summenzähler 1...3:
Das Messgerät verfügt über drei Summenzähler. Nachfolgend wird die Konfiguration der Sum-
menzähler am Beispiel des Summenzählers 1 dargestellt.
• Über die Funktion KANAL (6133) können Sie die Messgröße (z.B. Massefluss) bestimmen,
die als Summenzählerwert an den PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER
(613) → AUSWAHL SUMMENZÄHLER (6130).
b. Wählen Sie die Option SUMMENZÄHLER 1.
c. Wechseln Sie in die Funktion KANAL (6133).
d. Wählen Sie die Option VOLUMENFLUSS.
Mögliche Einstellungen → siehe nachfolgende Tabelle.
• Geben Sie die gewünschte Einheit für den Summenzähler ein:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
EINHEIT SUMMENZÄHLER (6134)
• Konfigurieren Sie den Summenzählerzustand (z.B. Aufsummieren):
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
SET TOTALIZER (6135) → Auswahl der Option TOTALISIEREN
• Stellen Sie den Summenzählermodus ein:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
ZÄHLERMODUS (6137) → Auswahl einer der folgenden Optionen:
– BILANZ (Werkeinstellung): Verrechnung der positiven und negativen Durchflussanteile
– POSITIV: Verrechnung der positiven Durchflussanteile
– NEGATIV: Verrechnung der negativen Durchflussanteile
– LETZTER WERT: Der Summenzähler bleibt auf dem letzten Wert stehen
!
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (BILANZ) bzw. der
nur negativen Durchflussanteile (NEGATIV) korrekt ausgeführt wird, muss in der Funktion
GRUNDFUNKTION (G) → SYSTEMPARAMETER (GLA) → EINSTELLUNGEN (660) →
MESSMODUS (6601) die Auswahl BIDIREKTIONAL aktiv sein.
Mögliche Einstellungen:
Summenzählerwert/Messgröße (Kanal 1 = aktiv)
VOLUMENFLUSS KANAL 1 (Werkeinstellung Summenzähler 1...3)
AUS
Summenzählerwert/Messgröße (Kanal 1 + Kanal 2 = aktiv)
VOLUMENFLUSS KANAL 1 (Werkeinstellung Summenzähler 1...3)
VOLUMENFLUSS KANAL 2
MITTLERER VOLUMENFLUSS
SUMME VOLUMENFLUSS
DIFFERENZ VOLUMENFLUSS
AUS
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul bzw. die Funktion TOTAL im Steckplatz 9, 10 oder 11 ein-
gebunden, so wird für den jeweiligen Summenzähler 1...3 die in der Funktion KANAL ausgewählte Messgröße zyklisch
an den PROFIBUS Master (Klasse 1) übertragen.
Inbetriebnahme
Kennung für Funktion CHANNEL
273
0
Kennung für Funktion CHANNEL
273
529
567
568
569
0
