5. Klappen Sie die Spannbandverschlussschrauben (h) ein und ziehen Sie sie mit einem Schrau-
bendreher unverrückbar fest. Falls gewünscht kürzen Sie das Spannband anschließend auf die
gewünschte Länge.
"
Achtung!
• Verletzungsgefahr! Vermeiden Sie beim Kürzen des Spannbandes scharfe Kanten.
• Insbesondere bei Kunststoffrohren besteht die Gefahr, dass das Rohr bei zu starkem Festziehen
Schaden nehmen kann.
6. Drehen Sie die Sensor-Einstellschrauben (i) so lange im Uhrzeigersinn, bis Sie einen leichten
Widerstand verspüren. Der Sensor ist zu diesem Zeitpunkt optimal positioniert.

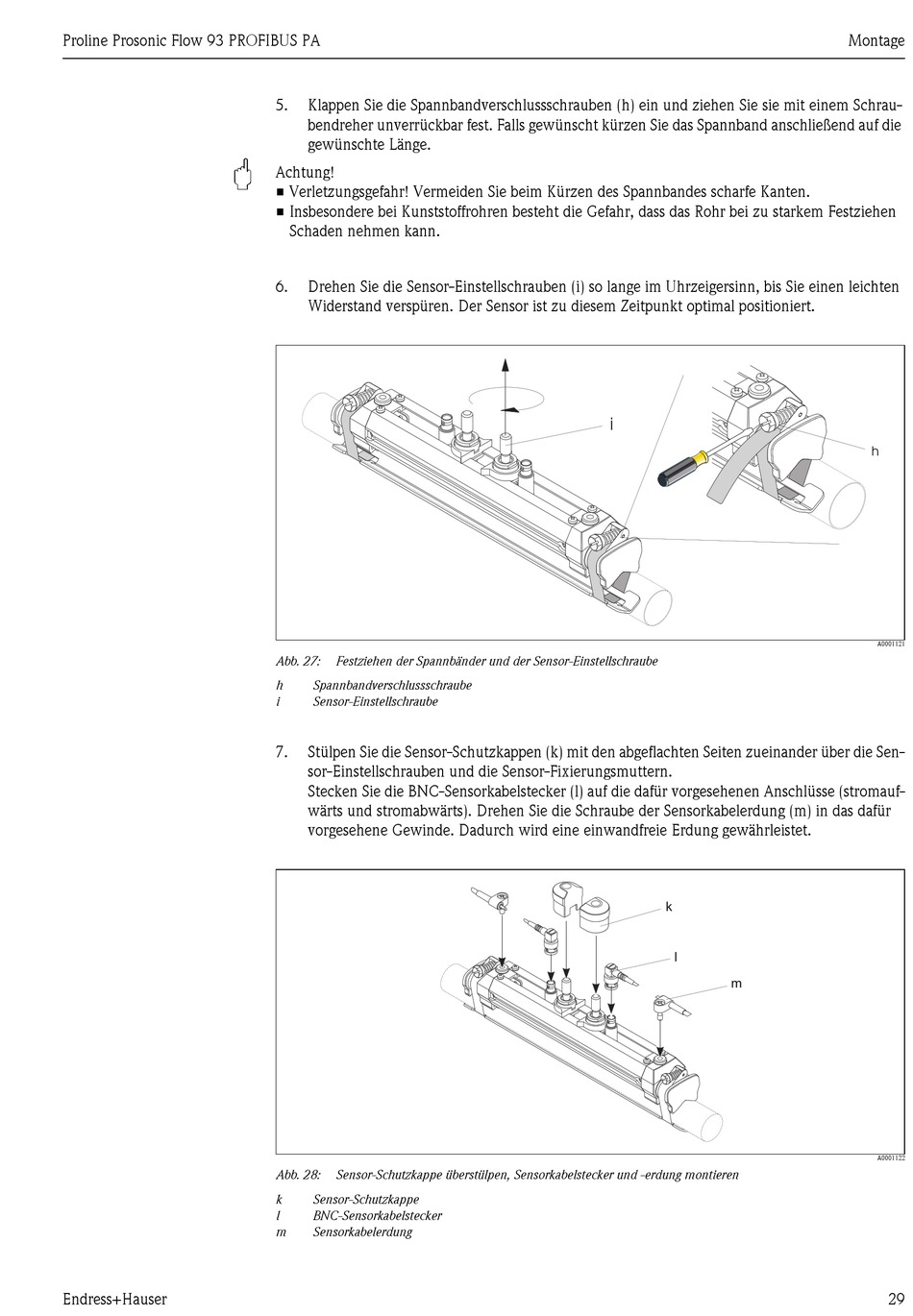

Abb. 27: Festziehen der Spannbänder und der Sensor-Einstellschraube
h Spannbandverschlussschraube
i Sensor-Einstellschraube
7. Stülpen Sie die Sensor-Schutzkappen (k) mit den abgeflachten Seiten zueinander über die Sen-
sor-Einstellschrauben und die Sensor-Fixierungsmuttern.
Stecken Sie die BNC-Sensorkabelstecker (l) auf die dafür vorgesehenen Anschlüsse (stromauf-
wärts und stromabwärts). Drehen Sie die Schraube der Sensorkabelerdung (m) in das dafür
vorgesehene Gewinde. Dadurch wird eine einwandfreie Erdung gewährleistet.
Abb. 28: Sensor-Schutzkappe überstülpen, Sensorkabelstecker und -erdung montieren
k Sensor-Schutzkappe
l BNC-Sensorkabelstecker
m Sensorkabelerdung
i
k
l
m
Montage
h
A0001121
A0001122
