Montage
!
28
3.
Stellen Sie den Sensorabstand auf der Sensorbaugruppe ein, indem Sie die Sensoren (c) entlang
der Befestigungsschiene verschieben und die Sensor-Fixierungsmuttern (d) festziehen. Die
Sensorposition wird vorzugsweise symmetrisch zur Schienenmitte eingestellt.
Drehen Sie die Sensor-Einstellschraube (e) entgegen dem Uhrzeigersinn so, dass sich der Sen-
sor innerhalb der Befestigungsschiene nach oben bewegt. Bestreichen Sie die Sensoren mit
Koppelmedium, wie auf Seite 92 beschrieben.

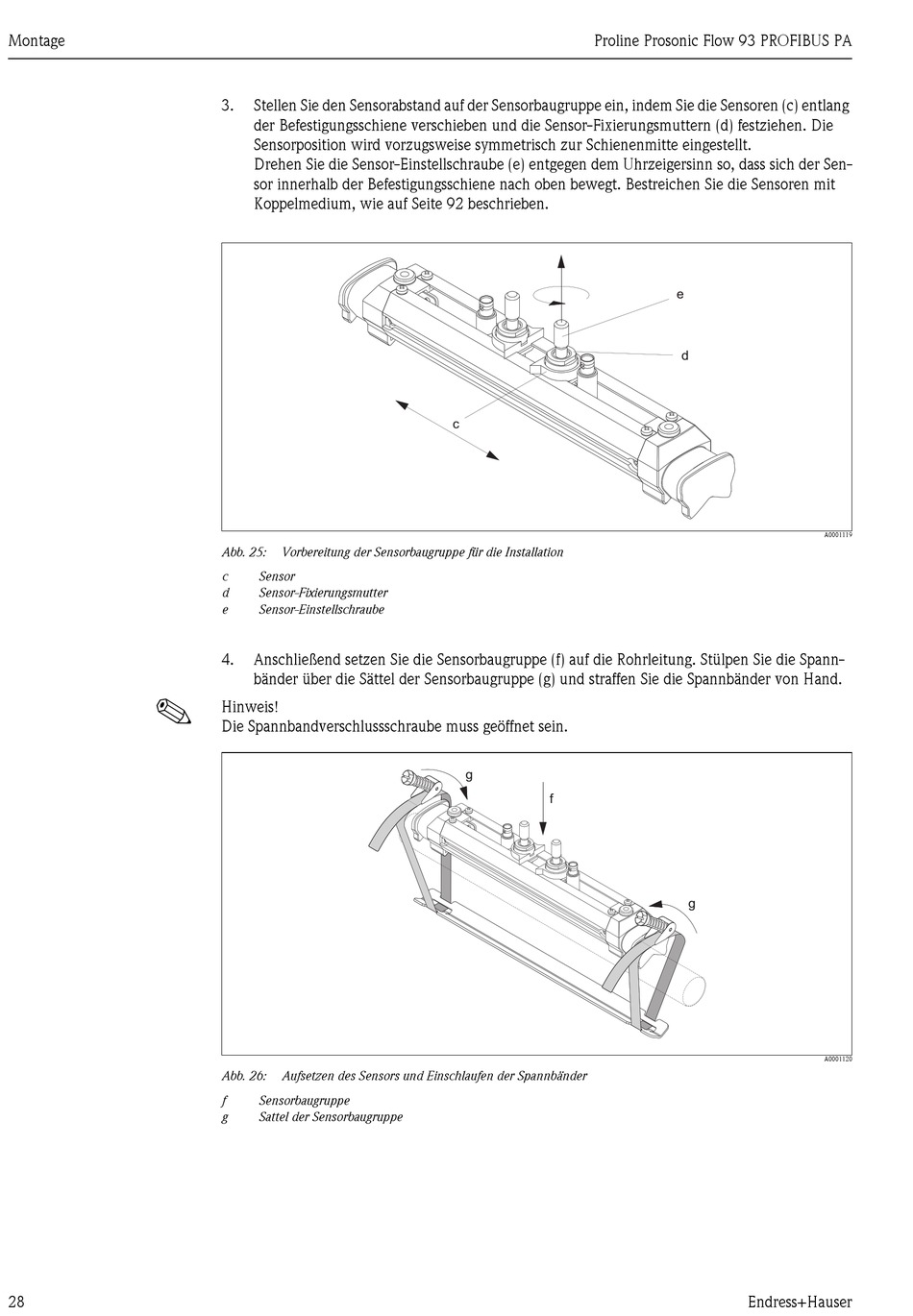

Abb. 25:
Vorbereitung der Sensorbaugruppe für die Installation
c
Sensor
d
Sensor-Fixierungsmutter
e
Sensor-Einstellschraube
4.
Anschließend setzen Sie die Sensorbaugruppe (f) auf die Rohrleitung. Stülpen Sie die Spann-
bänder über die Sättel der Sensorbaugruppe (g) und straffen Sie die Spannbänder von Hand.
Hinweis!
Die Spannbandverschlussschraube muss geöffnet sein.
Abb. 26:
Aufsetzen des Sensors und Einschlaufen der Spannbänder
f
Sensorbaugruppe
g
Sattel der Sensorbaugruppe
Proline Prosonic Flow 93 PROFIBUS PA
c
g
f
e
d
A0001119
g
A0001120
Endress+Hauser
