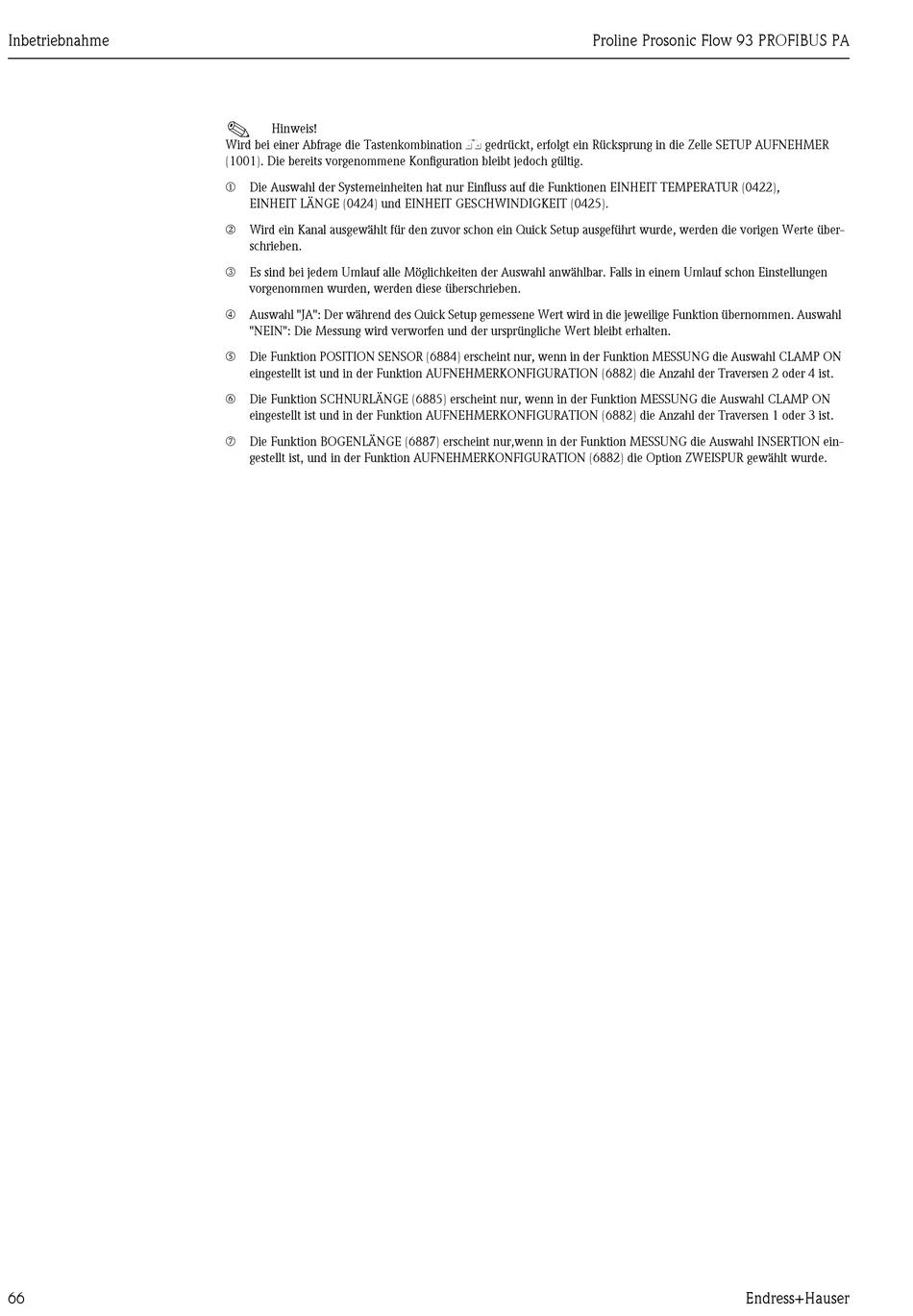

Endress+Hauser Proline Prosonic Flow 93 PROFIBUS PA Betriebsanleitung Seite 66

Inbetriebnahme
66
!
Hinweis!
Wird bei einer Abfrage die Tastenkombination X gedrückt, erfolgt ein Rücksprung in die Zelle SETUP AUFNEHMER
(1001). Die bereits vorgenommene Konfiguration bleibt jedoch gültig.
m
Die Auswahl der Systemeinheiten hat nur Einfluss auf die Funktionen EINHEIT TEMPERATUR (0422),
EINHEIT LÄNGE (0424) und EINHEIT GESCHWINDIGKEIT (0425).
n
Wird ein Kanal ausgewählt für den zuvor schon ein Quick Setup ausgeführt wurde, werden die vorigen Werte über-
schrieben.
o
Es sind bei jedem Umlauf alle Möglichkeiten der Auswahl anwählbar. Falls in einem Umlauf schon Einstellungen
vorgenommen wurden, werden diese überschrieben.
p
Auswahl "JA": Der während des Quick Setup gemessene Wert wird in die jeweilige Funktion übernommen. Auswahl
"NEIN": Die Messung wird verworfen und der ursprüngliche Wert bleibt erhalten.
q
Die Funktion POSITION SENSOR (6884) erscheint nur, wenn in der Funktion MESSUNG die Auswahl CLAMP ON
eingestellt ist und in der Funktion AUFNEHMERKONFIGURATION (6882) die Anzahl der Traversen 2 oder 4 ist.
r
Die Funktion SCHNURLÄNGE (6885) erscheint nur, wenn in der Funktion MESSUNG die Auswahl CLAMP ON
eingestellt ist und in der Funktion AUFNEHMERKONFIGURATION (6882) die Anzahl der Traversen 1 oder 3 ist.
s
Die Funktion BOGENLÄNGE (6887) erscheint nur,wenn in der Funktion MESSUNG die Auswahl INSERTION ein-
gestellt ist, und in der Funktion AUFNEHMERKONFIGURATION (6882) die Option ZWEISPUR gewählt wurde.
