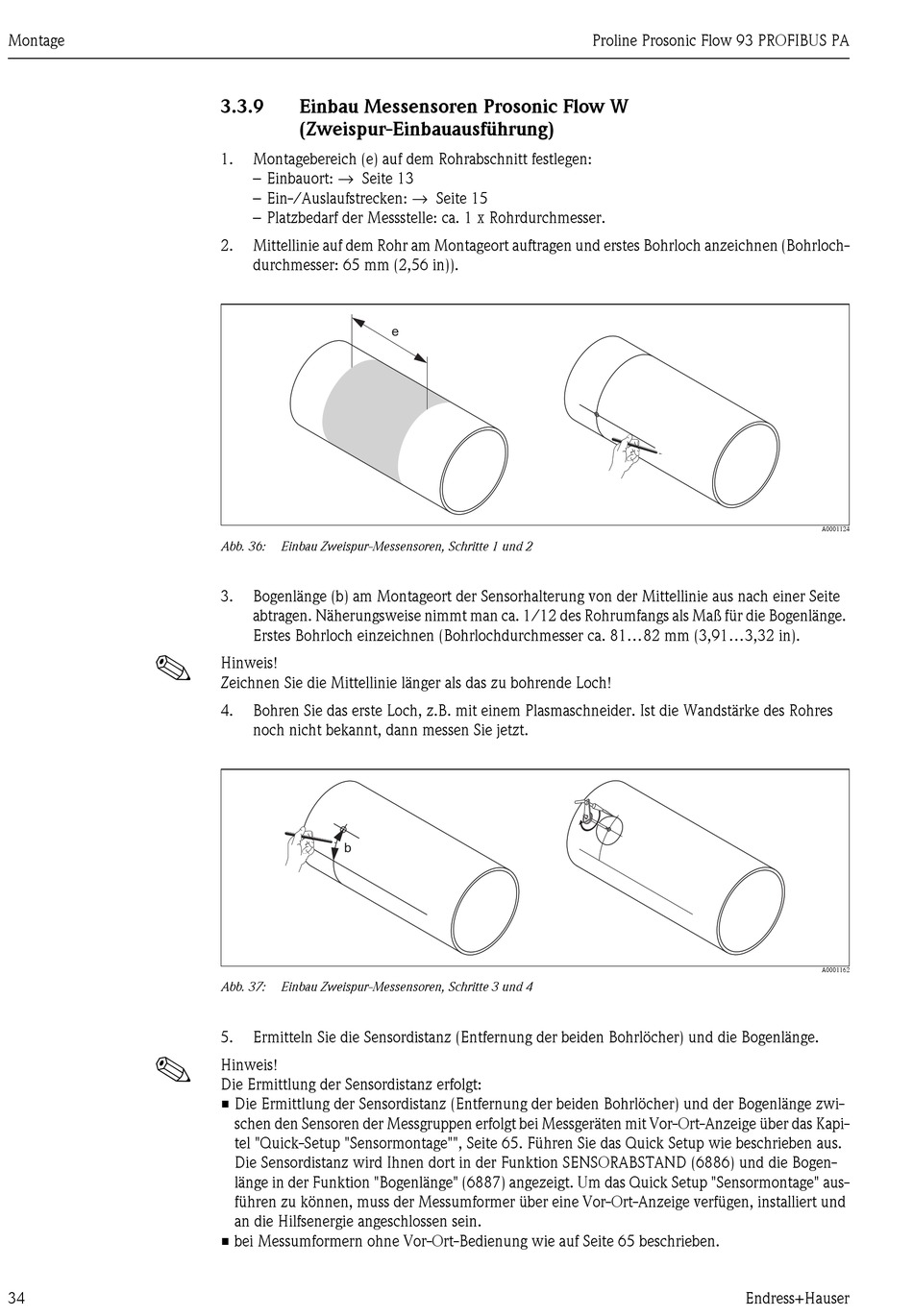

3.3.9 Einbau Messensoren Prosonic Flow W
(Zweispur-Einbauausführung)
1. Montagebereich (e) auf dem Rohrabschnitt festlegen:
– Einbauort: → Seite 13
– Ein-/Auslaufstrecken: → Seite 15
– Platzbedarf der Messstelle: ca. 1 x Rohrdurchmesser.
2. Mittellinie auf dem Rohr am Montageort auftragen und erstes Bohrloch anzeichnen (Bohrloch-
durchmesser: 65 mm (2,56 in)).
e
Abb. 36: Einbau Zweispur-Messensoren, Schritte 1 und 2
3. Bogenlänge (b) am Montageort der Sensorhalterung von der Mittellinie aus nach einer Seite
abtragen. Näherungsweise nimmt man ca. 1/12 des Rohrumfangs als Maß für die Bogenlänge.
Erstes Bohrloch einzeichnen (Bohrlochdurchmesser ca. 81...82 mm (3,91...3,32 in).
Hinweis!
Zeichnen Sie die Mittellinie länger als das zu bohrende Loch!
4. Bohren Sie das erste Loch, z.B. mit einem Plasmaschneider. Ist die Wandstärke des Rohres
noch nicht bekannt, dann messen Sie jetzt.
b
Abb. 37: Einbau Zweispur-Messensoren, Schritte 3 und 4
5. Ermitteln Sie die Sensordistanz (Entfernung der beiden Bohrlöcher) und die Bogenlänge.
Hinweis!
Die Ermittlung der Sensordistanz erfolgt:
• Die Ermittlung der Sensordistanz (Entfernung der beiden Bohrlöcher) und der Bogenlänge zwi-
schen den Sensoren der Messgruppen erfolgt bei Messgeräten mit Vor-Ort-Anzeige über das Kapi-
tel "Quick-Setup "Sensormontage"", Seite 65. Führen Sie das Quick Setup wie beschrieben aus.
Die Sensordistanz wird Ihnen dort in der Funktion SENSORABSTAND (6886) und die Bogen-
länge in der Funktion "Bogenlänge" (6887) angezeigt. Um das Quick Setup "Sensormontage" aus-
führen zu können, muss der Messumformer über eine Vor-Ort-Anzeige verfügen, installiert und
an die Hilfsenergie angeschlossen sein.
• bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 65 beschrieben.
