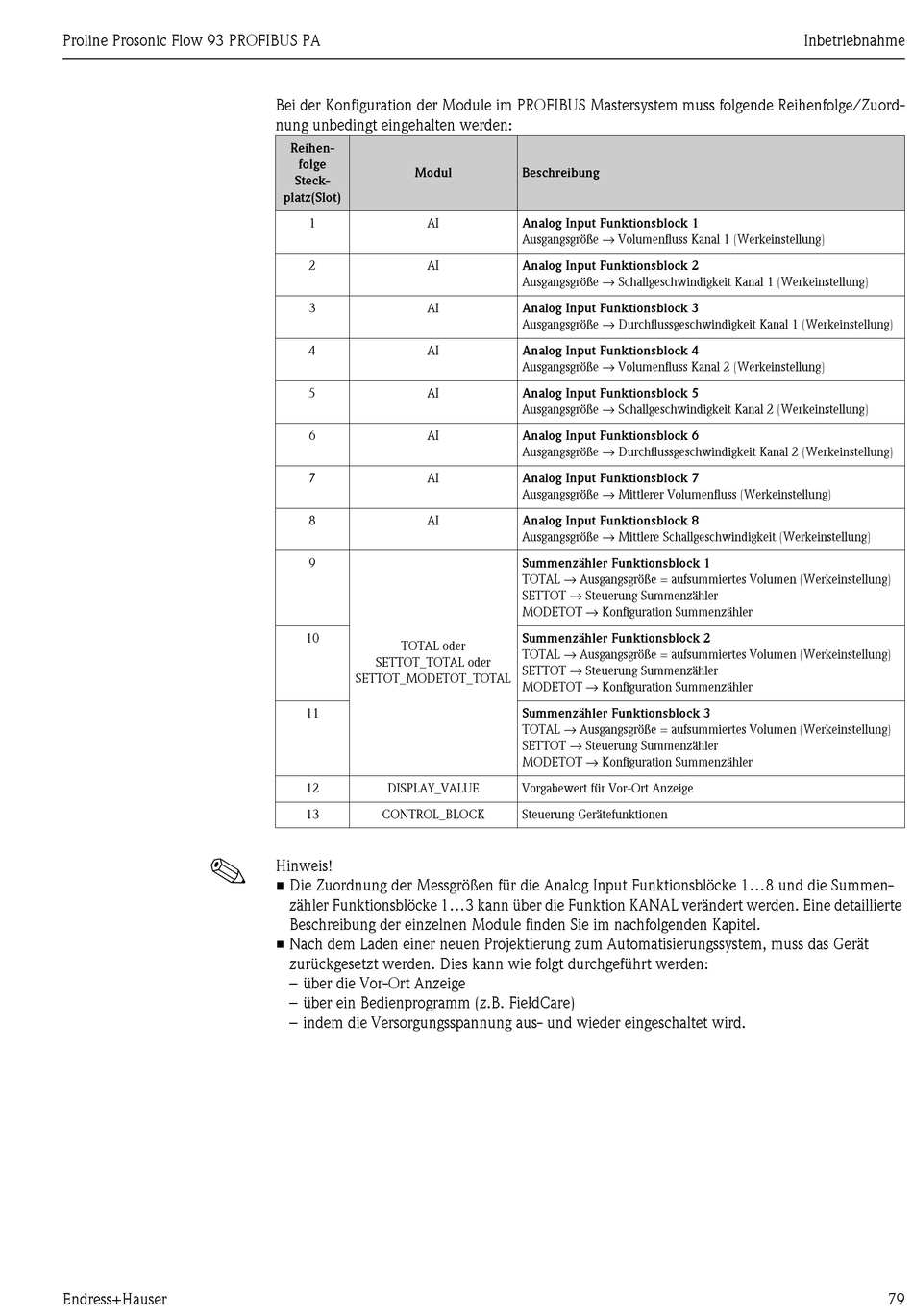

Endress+Hauser Proline Prosonic Flow 93 PROFIBUS PA Betriebsanleitung Seite 79

Proline Prosonic Flow 93 PROFIBUS PA
!
Endress+Hauser
Bei der Konfiguration der Module im PROFIBUS Mastersystem muss folgende Reihenfolge/Zuord-
nung unbedingt eingehalten werden:
Reihen-
folge
Modul
Steck-
platz(Slot)
1 AI
2 AI
3 AI
4 AI
5 AI
6 AI
7 AI
8 AI
9
10
TOTAL oder
SETTOT_TOTAL oder
SETTOT_MODETOT_TOTAL
11
12 DISPLAY_VALUE
13 CONTROL_BLOCK
Hinweis!
• Die Zuordnung der Messgrößen für die Analog Input Funktionsblöcke 1...8 und die Summen-
zähler Funktionsblöcke 1...3 kann über die Funktion KANAL verändert werden. Eine detaillierte
Beschreibung der einzelnen Module finden Sie im nachfolgenden Kapitel.
• Nach dem Laden einer neuen Projektierung zum Automatisierungssystem, muss das Gerät
zurückgesetzt werden. Dies kann wie folgt durchgeführt werden:
– über die Vor-Ort Anzeige
– über ein Bedienprogramm (z.B. FieldCare)
– indem die Versorgungsspannung aus- und wieder eingeschaltet wird.
Beschreibung
Analog Input Funktionsblock 1
Ausgangsgröße → Volumenfluss Kanal 1 (Werkeinstellung)
Analog Input Funktionsblock 2
Ausgangsgröße → Schallgeschwindigkeit Kanal 1 (Werkeinstellung)
Analog Input Funktionsblock 3
Ausgangsgröße → Durchflussgeschwindigkeit Kanal 1 (Werkeinstellung)
Analog Input Funktionsblock 4
Ausgangsgröße → Volumenfluss Kanal 2 (Werkeinstellung)
Analog Input Funktionsblock 5
Ausgangsgröße → Schallgeschwindigkeit Kanal 2 (Werkeinstellung)
Analog Input Funktionsblock 6
Ausgangsgröße → Durchflussgeschwindigkeit Kanal 2 (Werkeinstellung)
Analog Input Funktionsblock 7
Ausgangsgröße → Mittlerer Volumenfluss (Werkeinstellung)
Analog Input Funktionsblock 8
Ausgangsgröße → Mittlere Schallgeschwindigkeit (Werkeinstellung)
Summenzähler Funktionsblock 1
TOTAL → Ausgangsgröße = aufsummiertes Volumen (Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Summenzähler Funktionsblock 2
TOTAL → Ausgangsgröße = aufsummiertes Volumen (Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Summenzähler Funktionsblock 3
TOTAL → Ausgangsgröße = aufsummiertes Volumen (Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Vorgabewert für Vor-Ort Anzeige
Steuerung Gerätefunktionen
Inbetriebnahme
