Pos. Symbol
8
9
DYN
4.2.1

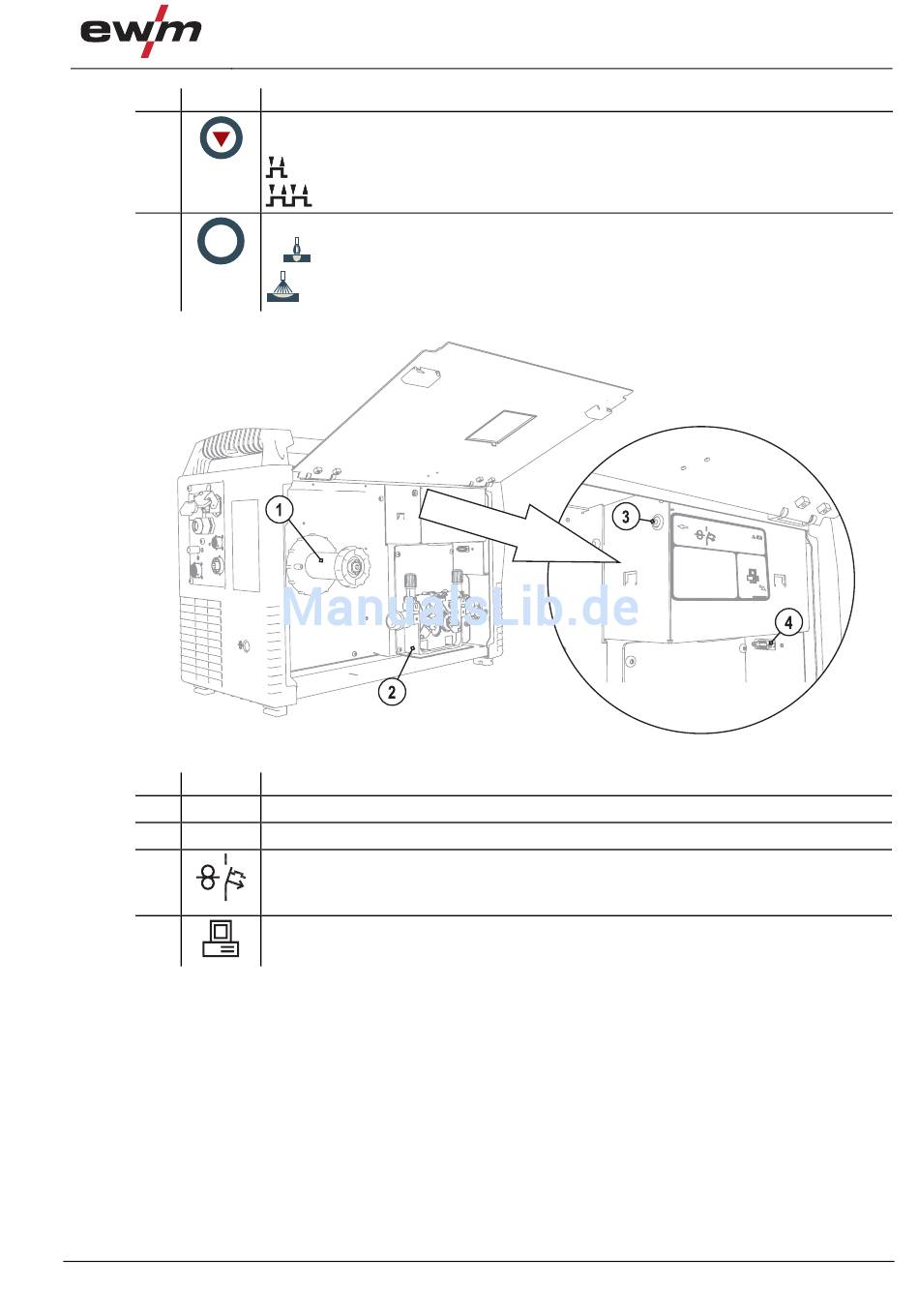

Bedienelemente im Gerät
Pos. Symbol
1
2
3
42V/4A
4
COM
099-005214-EW500
19.05.2011
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Umschalter, Betriebsart
Umschaltung zwischen 2-Takt-Betrieb und 4-Takt-Betrieb
2-Takt-Betrieb
4-Takt-Betrieb
Taste, Dynamik / Drosselwirkung
+
Lichtbogen härter und schmaler
-
Lichtbogen weicher und breiter
Beschreibung
0
Drahtspulenaufnahme
Drahtvorschubantrieb
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Gerätesteuerung - Bedienelemente
Abbildung 4-4
21
