Gerätebeschreibung - Schnellübersicht
Vorderansicht / Rückansicht

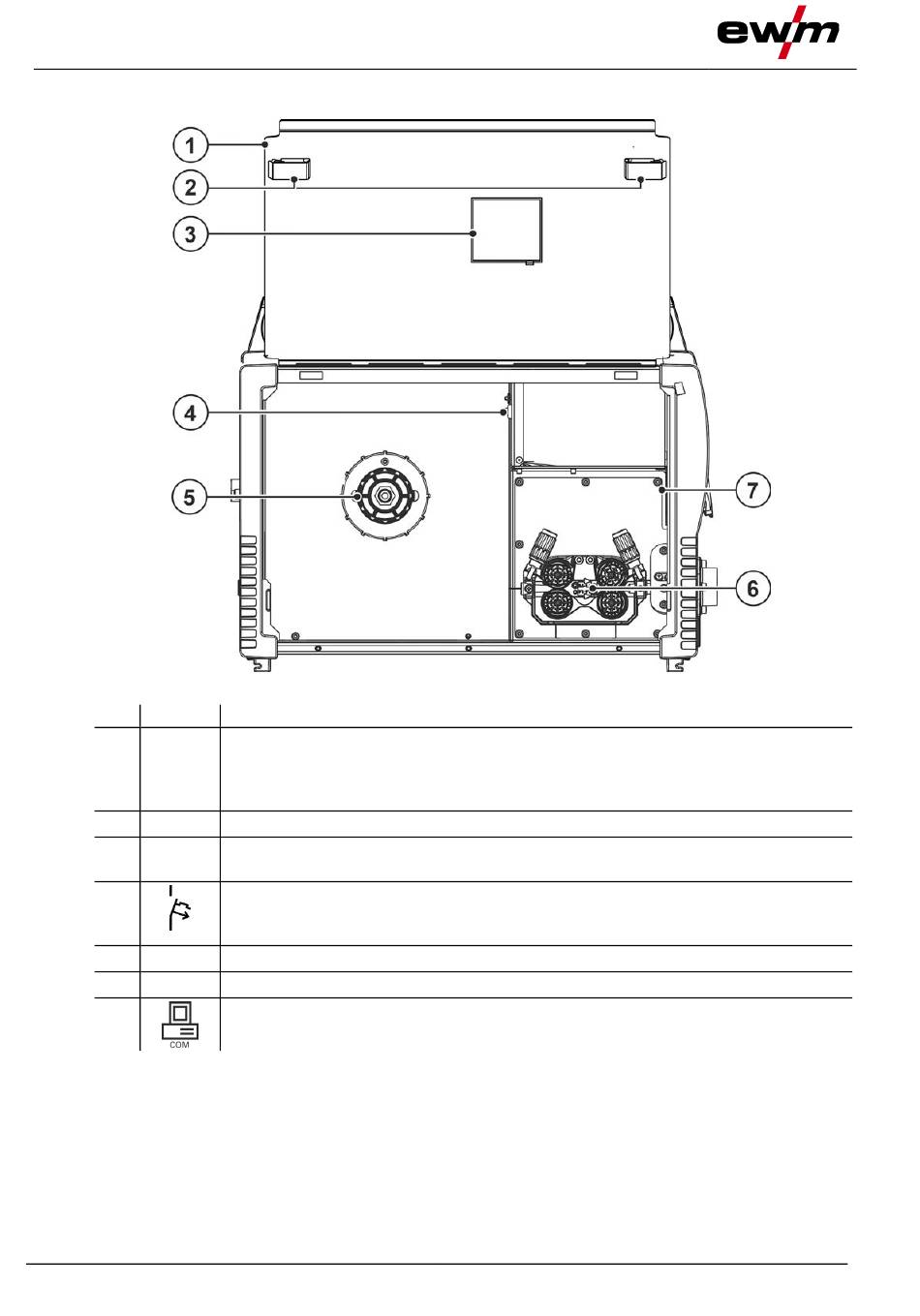

4.1.1 Bedienelemente im Gerät
Pos. Symbol
1
2
3
4
5
6
7
16
Beschreibung 0
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen. Auf der In-
nenseite der Klappe befinden sich je nach Geräteserie weitere Informationsaufkleber
zur Bedienung und Wartung des Gerätes.
Schiebeverschluss, Verriegelung der Schutzklappe
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubantrieb.
Ausgelöste Sicherung durch Betätigen zurücksetzen
Drahtspulenaufnahme
Drahtvorschubantrieb > siehe Kapitel 5.2.3
Anschlussbuchse (9-polig) - D-Sub
PC-Schnittstelle > siehe Kapitel 5.6
Abbildung 4-2
