5 Montage

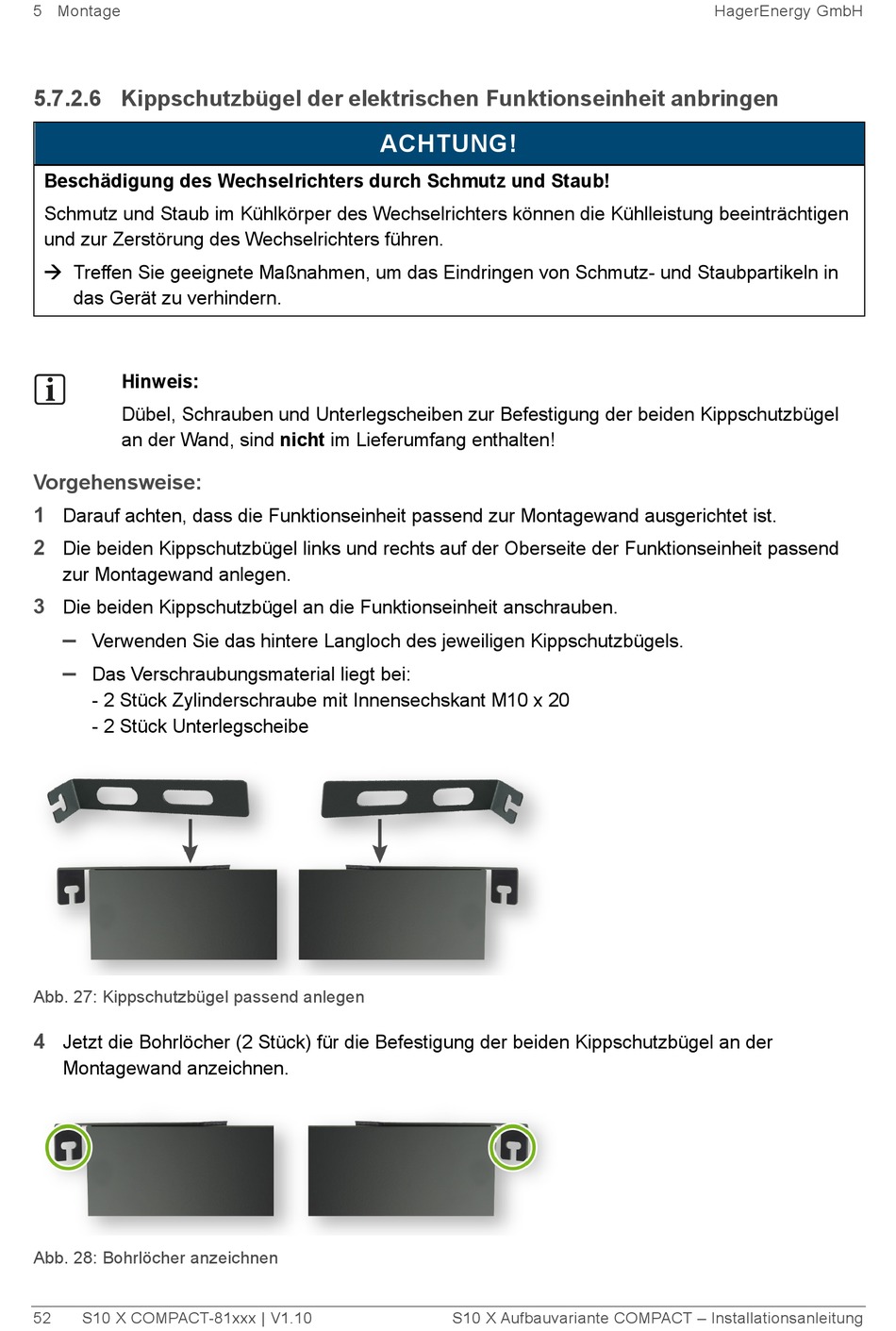

5.7.2.6 Kippschutzbügel der elektrischen Funktionseinheit anbringen
Beschädigung des Wechselrichters durch Schmutz und Staub!
Schmutz und Staub im Kühlkörper des Wechselrichters können die Kühlleistung beeinträchtigen
und zur Zerstörung des Wechselrichters führen.
 Treffen Sie geeignete Maßnahmen, um das Eindringen von Schmutz- und Staubpartikeln in
das Gerät zu verhindern.
Hinweis:
Dübel, Schrauben und Unterlegscheiben zur Befestigung der beiden Kippschutzbügel
an der Wand, sind nicht im Lieferumfang enthalten!
Vorgehensweise:
1
Darauf achten, dass die Funktionseinheit passend zur Montagewand ausgerichtet ist.
2
Die beiden Kippschutzbügel links und rechts auf der Oberseite der Funktionseinheit passend
zur Montagewand anlegen.
3
Die beiden Kippschutzbügel an die Funktionseinheit anschrauben.
–
Verwenden Sie das hintere Langloch des jeweiligen Kippschutzbügels.
–
Das Verschraubungsmaterial liegt bei:
- 2 Stück Zylinderschraube mit Innensechskant M10 x 20
- 2 Stück Unterlegscheibe
Abb. 27: Kippschutzbügel passend anlegen
4
Jetzt die Bohrlöcher (2 Stück) für die Befestigung der beiden Kippschutzbügel an der
Montagewand anzeichnen.
Abb. 28: Bohrlöcher anzeichnen
52 S10 X COMPACT-81xxx | V1.10
ACHTUNG!
S10 X Aufbauvariante COMPACT – Installationsanleitung
HagerEnergy GmbH
