5.7.1.3 Elektrische Funktionseinheit mit Batterieschrank verschrauben

Anzahl Verschraubungsmaterial (im Lieferumfang enthalten)
4 Innensechskant M8 x 20 (6 mm Innensechskantschlüssel benötigt)
4 Kontaktscheibe (Ø 8,2 mm)
4 Schweißmutter (im Batterieschrank verschweißt)
Vorgehensweise:
•
Die elektrische Funktionseinheit und den Batterieschrank miteinander verschrauben:
–
Die Verschraubung muss von oben nach unten vorgenommen werden.
–
Die vier Schrauben müssen durch die Löcher des Anschluss-Sockels in die Schweißmuttern
des Batterieschranks geschraubt werden (siehe Abb. 12: Elektrische Funktionseinheit auf
den Batterieschrank stellen).

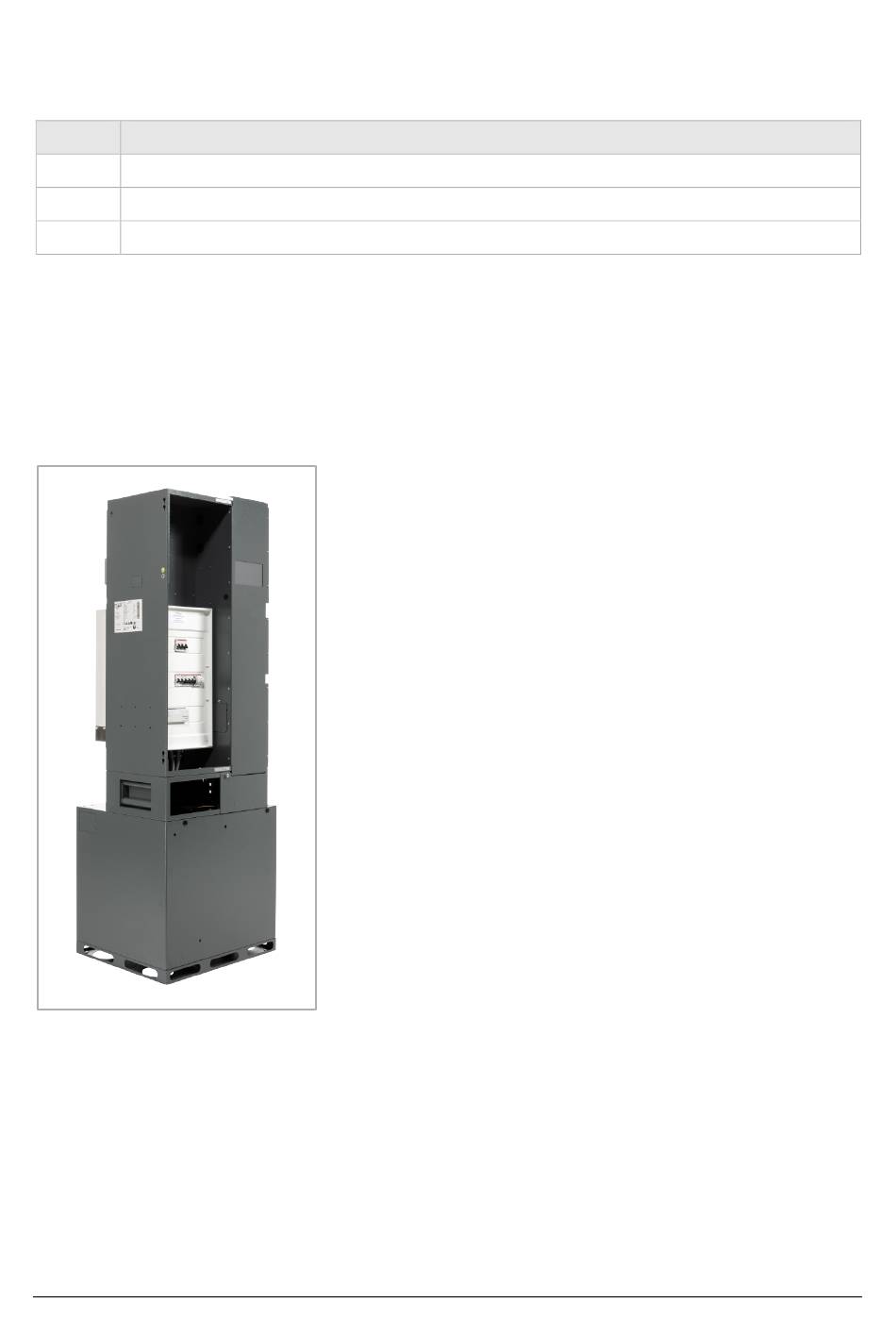

Abb. 13: Elektrische Funktionseinheit, mit dem Batterieschrank verschraubt
