6 Elektrischer Anschluss

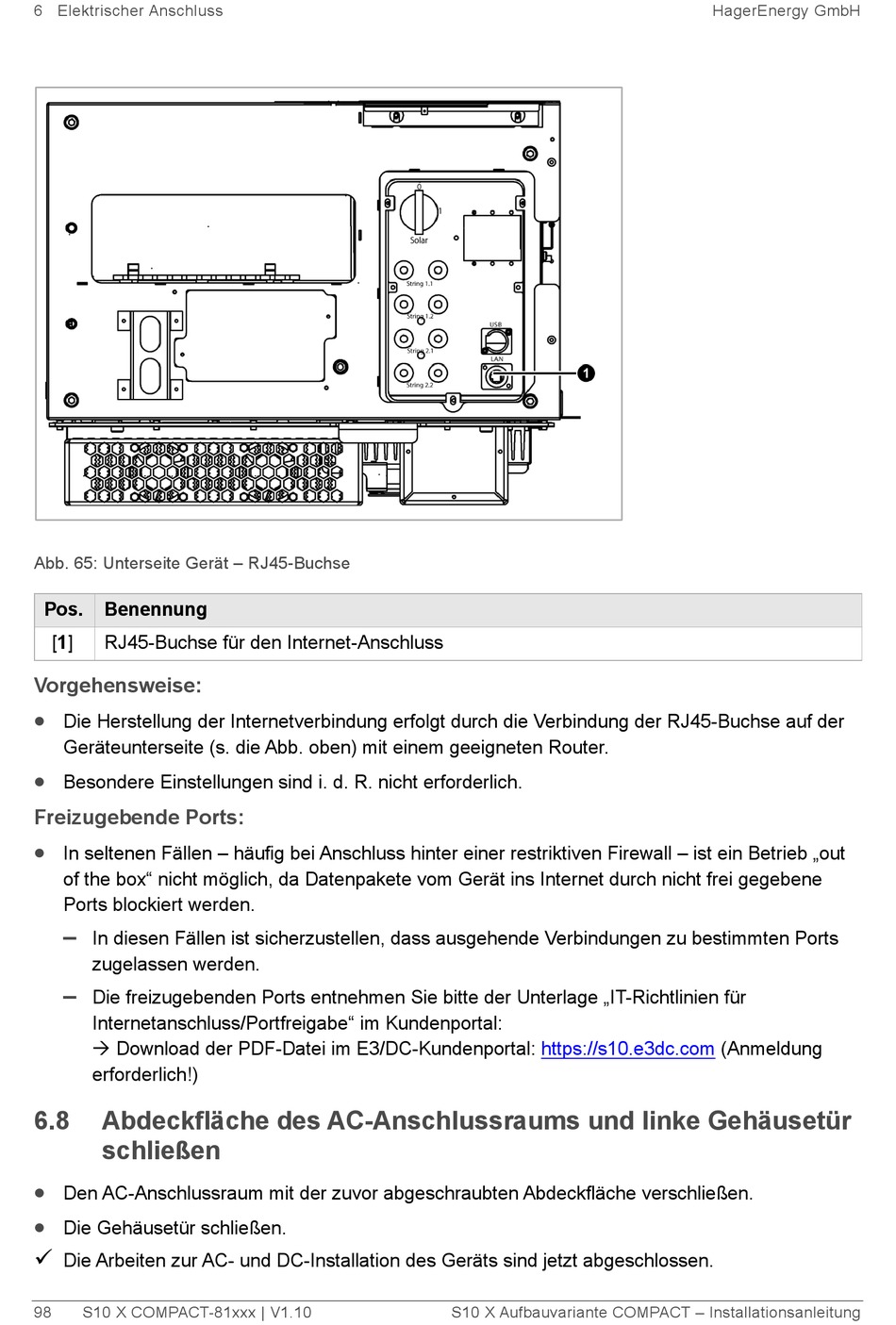

Abb. 65: Unterseite Gerät – RJ45-Buchse
Pos. Benennung
[1] RJ45-Buchse für den Internet-Anschluss
Vorgehensweise:
•
Die Herstellung der Internetverbindung erfolgt durch die Verbindung der RJ45-Buchse auf der
Geräteunterseite (s. die Abb. oben) mit einem geeigneten Router.
•
Besondere Einstellungen sind i. d. R. nicht erforderlich.

Freizugebende Ports:

•
In seltenen Fällen – häufig bei Anschluss hinter einer restriktiven Firewall – ist ein Betrieb „out
of the box" nicht möglich, da Datenpakete vom Gerät ins Internet durch nicht frei gegebene
Ports blockiert werden.
–
In diesen Fällen ist sicherzustellen, dass ausgehende Verbindungen zu bestimmten Ports
zugelassen werden.
–
Die freizugebenden Ports entnehmen Sie bitte der Unterlage „IT-Richtlinien für
Internetanschluss/Portfreigabe" im Kundenportal:
 Download der PDF-Datei im E3/DC-Kundenportal:
erforderlich!)
6.8 Abdeckfläche des AC-Anschlussraums und linke Gehäusetür
schließen
•
Den AC-Anschlussraum mit der zuvor abgeschraubten Abdeckfläche verschließen.
•
Die Gehäusetür schließen.

Die Arbeiten zur AC- und DC-Installation des Geräts sind jetzt abgeschlossen.
