Hausnetz Anschließen - E3/DC S10 X COMPACT Installationsanleitung

6 Elektrischer Anschluss
3
Nach Auflegen der Leiter das Versorgernetz-Anschlusskabel [A] mit Kabelbinder auf der
Zugentlastungsschiene fixieren.
6.5.2.3 Hausnetz anschließen
1
Hausnetz-Anschlusskabel [B] von unten rechts in den AC-Anschlussraum einführen.
2
Die Leiter HL1, HL2, HL3, der Neutralleiter (N) und der Schutzleiter (PE) müssen an den
Anschlussklemmen der Hutschiene 1 aufgelegt werden (siehe die folgende Abbildung).

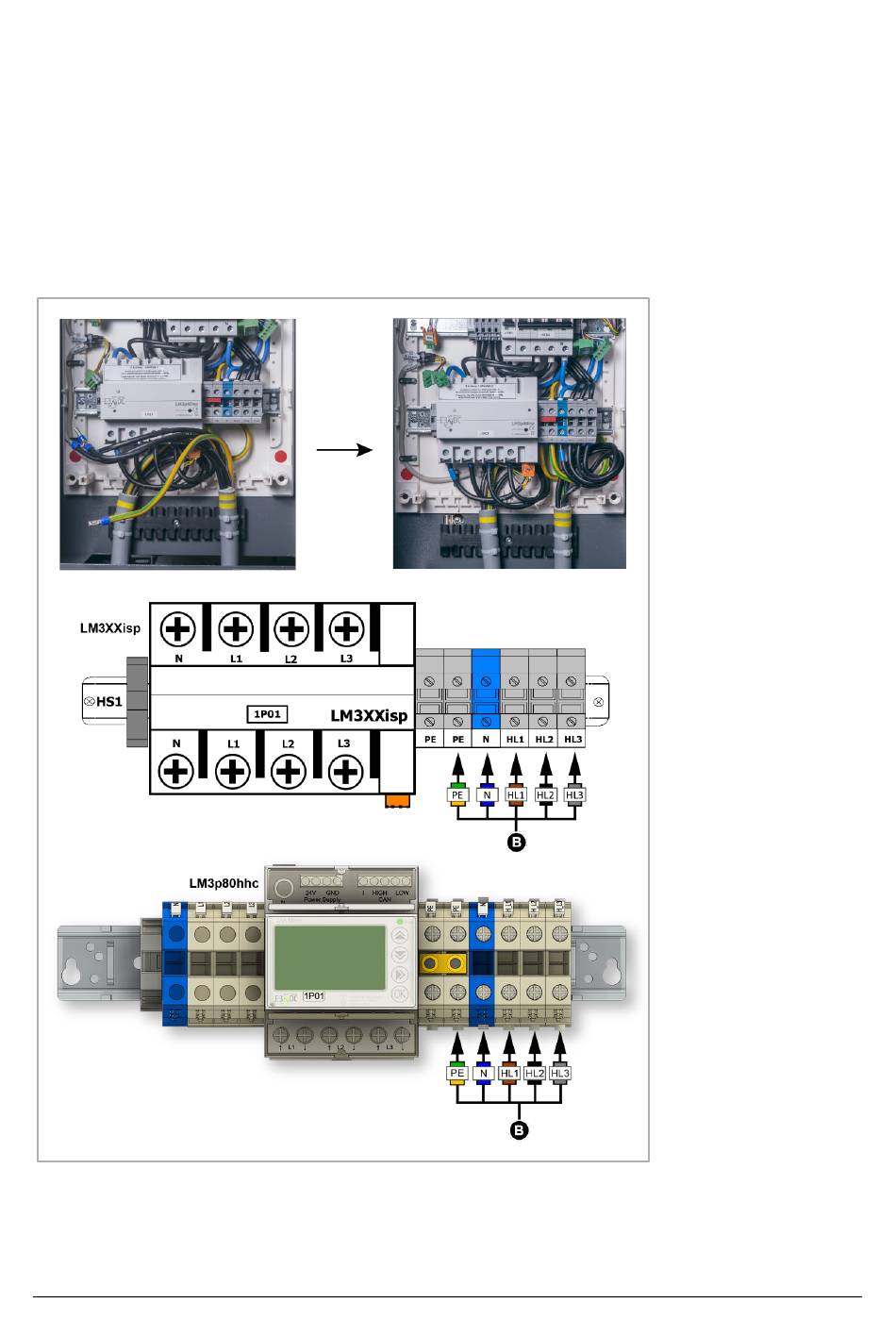

Abb. 57: Hausnetz AC-seitig anschließen auf Hutschiene 1
3
Nach Auflegen der Leiter das Hausnetz-Anschlusskabel [B] mit Kabelbinder auf der
Zugentlastungsschiene fixieren.
86 S10 X COMPACT-81xxx | V1.10 S10 X Aufbauvariante COMPACT – Installationsanleitung
HagerEnergy GmbH
