5.7.2.3 Kippschutzbügel des Batterieschranks anbringen
Am Batterieschrank muss ein Kippschutzbügel angebracht werden. Er ist im entsprechenden
Beipackbeutel enthalten.
Der Kippschutzbügel wird im Bereich der Aussparung im Deckel an der Rückseite des
Batterieschranks angeschraubt.
Hinweis:
Dübel, Schrauben und Unterlegscheiben zur Befestigung des Kippschutzbügels an der
Wand sind nicht im Lieferumfang enthalten!
Vorgehensweise:
1
Darauf achten, dass der Batterieschrank passend zur Montagewand ausgerichtet ist.
2
Den Kippschutzbügel auf der Oberseite des Schranks passend zur Montagewand anlegen.
Es sollte ein möglichst kurzer Abstand zur Montagewand gewählt werden.
3
Den Kippschutzbügel am Gerät anschrauben. Das Verschraubungsmaterial liegt bei.
4
Jetzt die Bohrlöcher (2 Stück) für die Befestigung des Kippschutzbügels an der Montagewand
anzeichnen.
5
Nach dem Anzeichnen der Bohrlöcher den Kippschutzbügel abschrauben.
6
Den Batterieschrank vorziehen.
7
An den zwei angezeichneten Stellen Löcher in die Montagewand bohren.
8
Geeignete Dübel in die Bohrlöcher stecken.
9
Den Kippschutzbügel mit geeigneten Schrauben und Unterlegscheiben an der Montagewand
befestigen (kein Bestandteil des Lieferumfangs).
10
Den Batterieschrank an die Montagewand schieben und mit dem Kippschutzbügel
verschrauben.

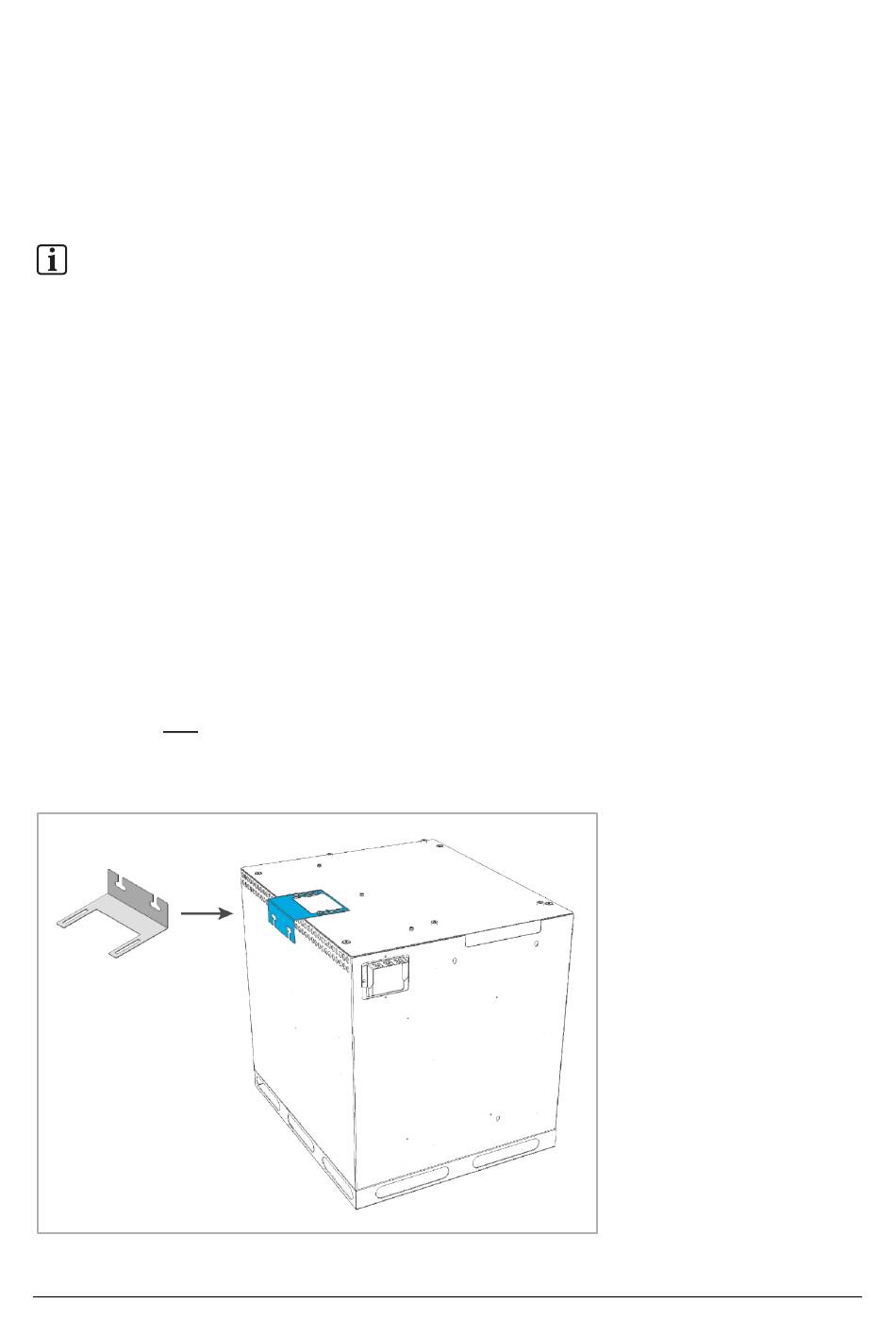

Abb. 21: Separat aufgestellter Batterieschrank mit angebrachtem Kippschutzbügel
