6.5.2.2 Versorgernetz anschließen
1
Versorgernetz-Anschlusskabel [A] von unten links in den AC-Anschlussraum einführen.
2
Leiter L1, L2, L3, N und PE auflegen (siehe die folgende Abbildung):
–
Leistungsmesser-Typ LM3XXisp: Die Leiter L1, L2, L3 und der Neutralleiter (N) an den
Anschlussklemmen des verbauten Leistungsmessers auflegen.
Den Schutzleiter (PE) direkt an den Anschlussklemmen der Hutschiene 1 auflegen.
–
Leistungsmesser-Typ LM3p80hhc: Die Leiter L1, L2, L3 an den Anschlussklemmen des
verbauten Leistungsmessers auflegen. Der Neutralleiter (N) und der Schutzleiter (PE) direkt
an den Anschlussklemmen der Hutschiene 1 auflegen.

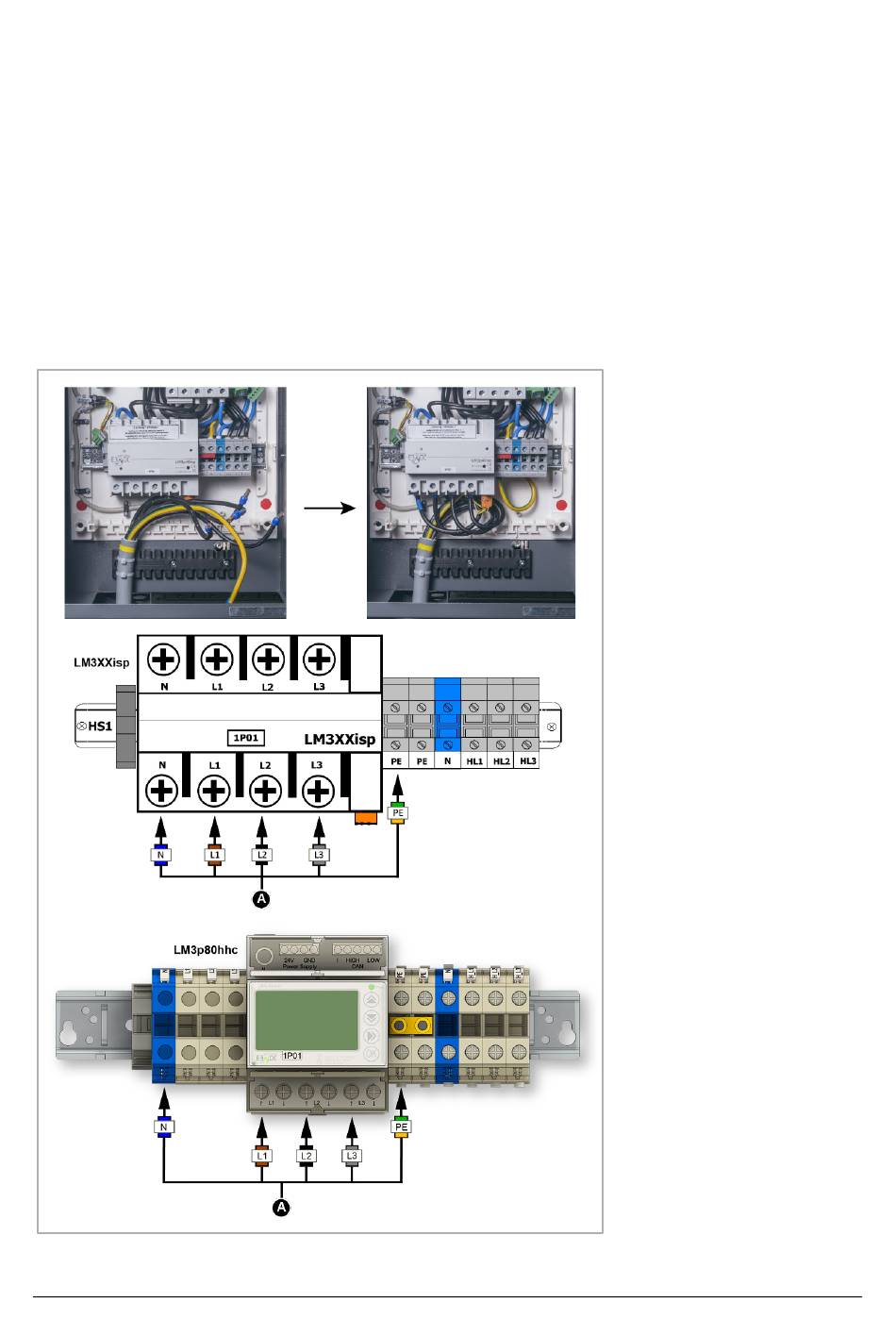

Abb. 56: Versorgernetz AC-seitig anschließen auf Hutschiene 1
