5.7.2.1 Batterieschrank aufstellen

Hinweise:
•
Werden elektrische Funktionseinheit und Batterieschrank separat voneinander
aufgebaut, empfiehlt E3/DC, zuerst den Batterieschrank und anschließend die
elektrische Funktionseinheit aufzubauen.
•
Die Frontseite der elektrischen Funktionseinheit muss bündig zur Frontseite des
Batterieschranks ausgerichtet werden.
Vorgehensweise:
1
Den Batterieschrank aufstellen.
2
Den Batterieschrank an die Wand schieben.
3
Die handfest auf der Oberseite des Schranks eingedrehten Schrauben herausdrehen.
–
(Mit diesen Schrauben werden die elektrische Funktionseinheit und der Batterieschrank
miteinander verschraubt, wenn die beiden Gerätekomponenten übereinander montiert
werden. Das ist bei dieser Montagevariante nicht der Fall.)

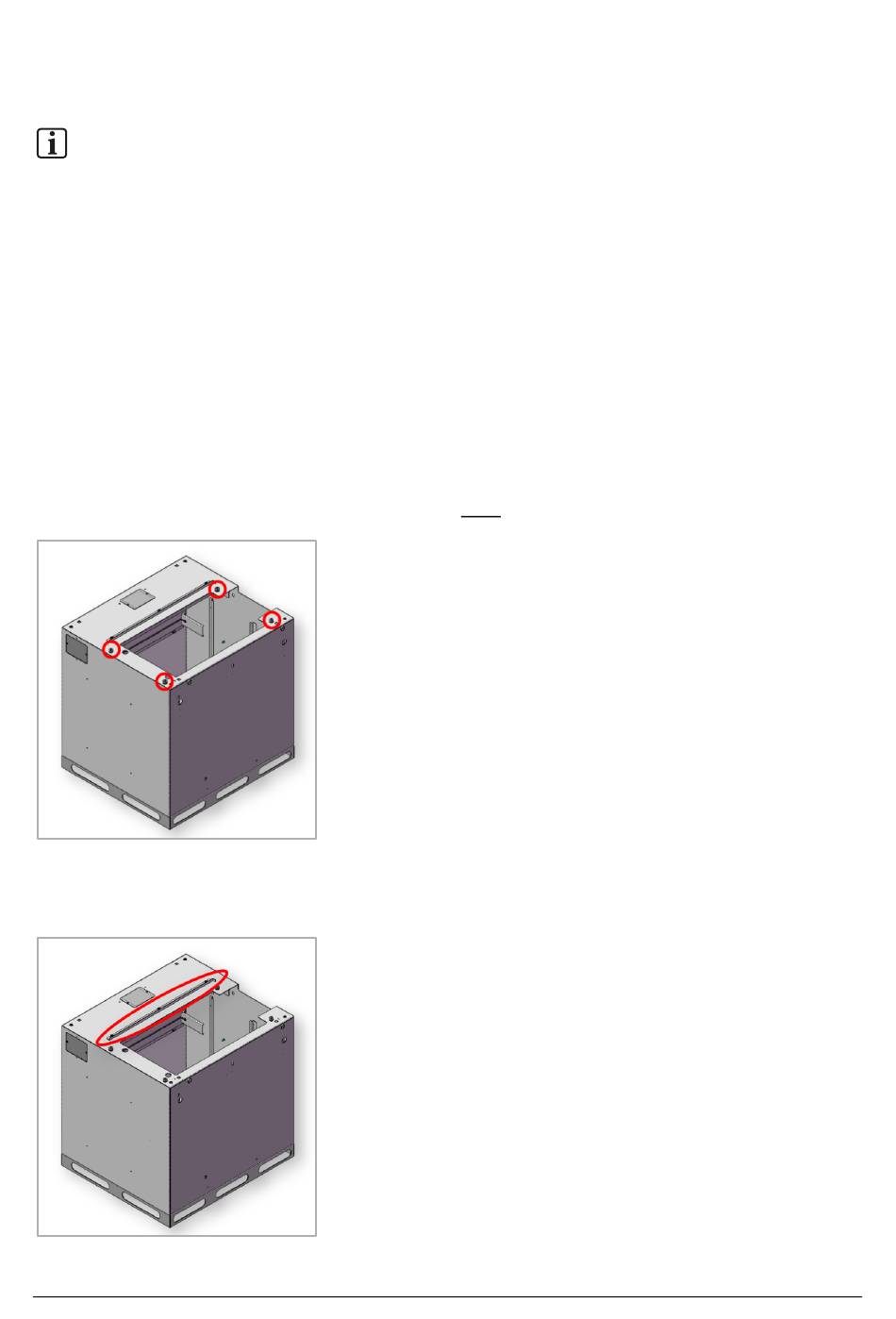

Abb. 18: Schrauben aus Batterieschrank herausdrehen
4
Die Anschlagleiste vom Batterieschrank abschrauben.
Abb. 19: Anschlagleiste vom Batterieschrank abschrauben
