3.3

Aufbau des Batterieschranks

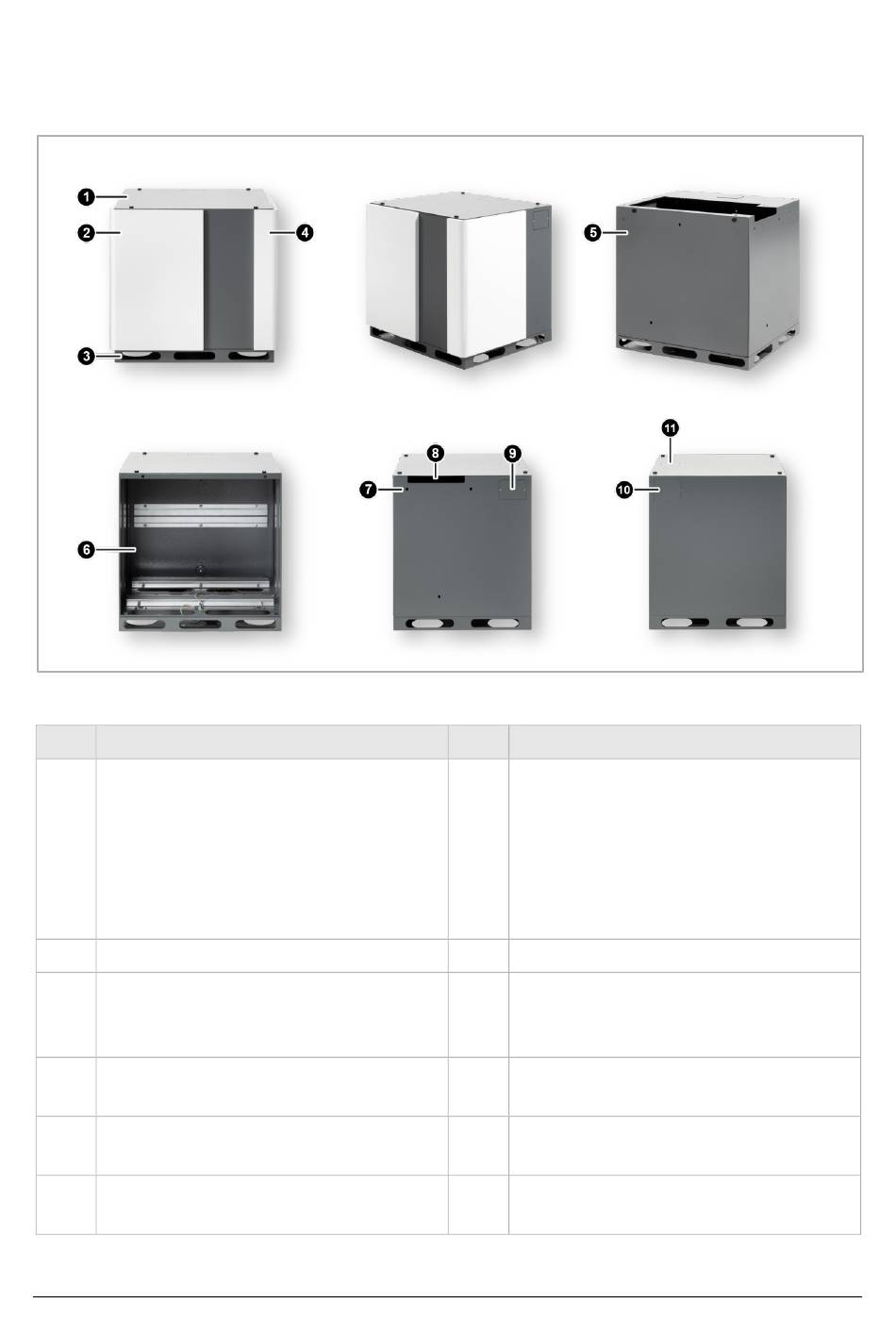

Abb. 4: Komponenten des COMPACT-Batterieschranks
Pos. Benennung
[1] Deckel mit Schnellverschlüssen:
•
Wird nur verwendet, wenn der
Battterieschrank getrennt von der
elekrischen Funktionseinheit
aufgestellt wird.
•
Muss gesondert bestellt werden!
[3]
Sockel des Batterieschranks
[5] Vordere Batterieabdeckung mit
Schnellverschlüssen
[7]
Langlöcher zum Einhängen der
Abdeckblenden
[9] Verschließbare Kabeldurchführung für
Batteriekabel (rechte Seite)
[11] Verschließbare Kabeldurchführung für
Batteriekabel oben hinten
S10 X Aufbauvariante COMPACT – Installationsanleitung
Pos. Benennung
[2] Abdeckblende vorne links
[4]
Abdeckblende vorne rechts
[6] Batterieraum: Nach dem Abnehmen
des Frontabdeckblechs werden hier die
Batterien eingesetzt
[8]
Kabeldurchführung für Batteriekabel
(rechte Seite)
[10] Verschließbare Kabeldurchführung für
Batteriekabel (linke Seite)
S10 X COMPACT-81xxx | V1.10
3 Produktbeschreibung
