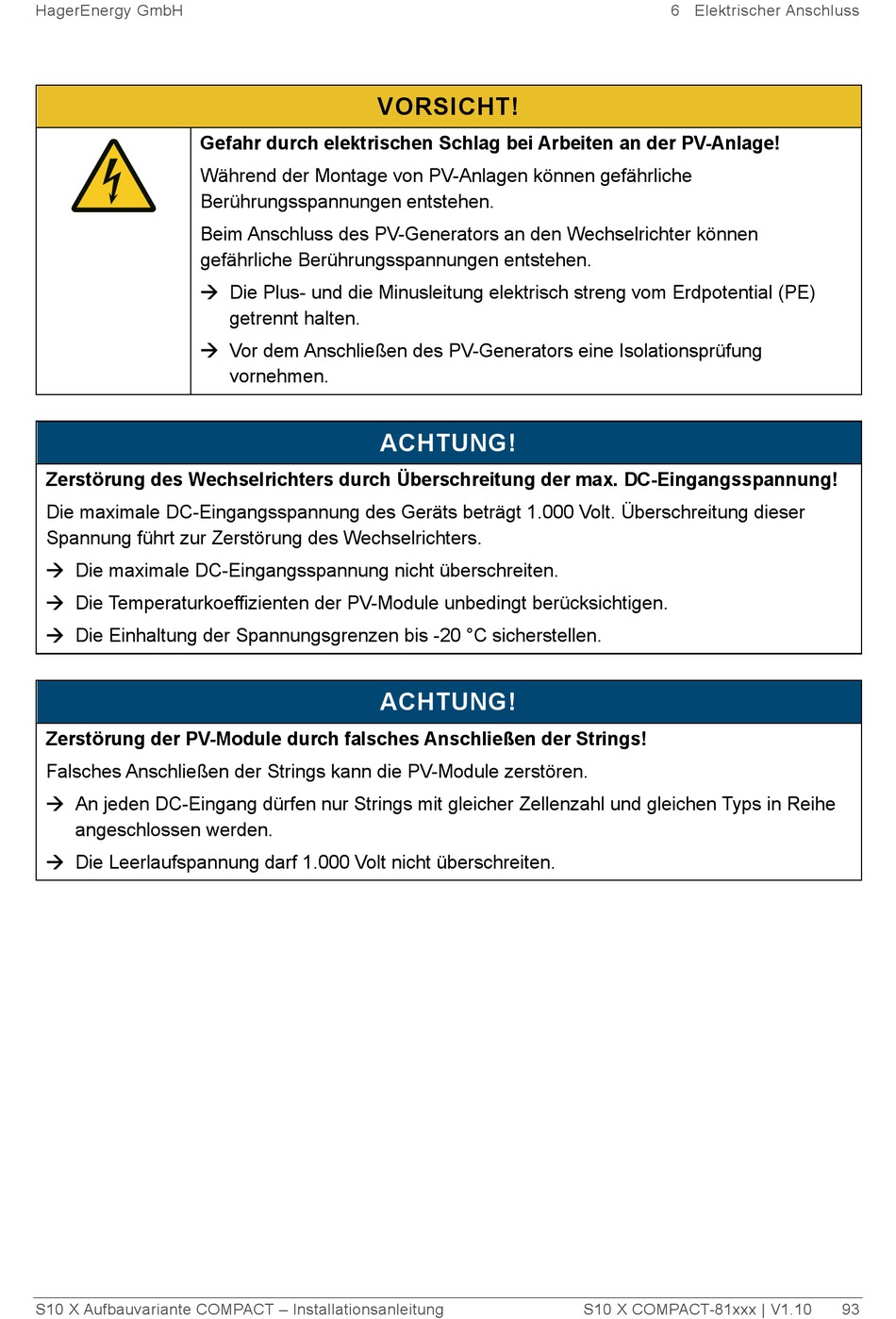

E3/DC S10 X COMPACT Installationsanleitung Seite 93

HagerEnergy GmbH
Gefahr durch elektrischen Schlag bei Arbeiten an der PV-Anlage!
Während der Montage von PV-Anlagen können gefährliche
Berührungsspannungen entstehen.
Beim Anschluss des PV-Generators an den Wechselrichter können
gefährliche Berührungsspannungen entstehen.
 Die Plus- und die Minusleitung elektrisch streng vom Erdpotential (PE)
 Vor dem Anschließen des PV-Generators eine Isolationsprüfung
Zerstörung des Wechselrichters durch Überschreitung der max. DC-Eingangsspannung!
Die maximale DC-Eingangsspannung des Geräts beträgt 1.000 Volt. Überschreitung dieser
Spannung führt zur Zerstörung des Wechselrichters.
 Die maximale DC-Eingangsspannung nicht überschreiten.
 Die Temperaturkoeffizienten der PV-Module unbedingt berücksichtigen.
 Die Einhaltung der Spannungsgrenzen bis -20 °C sicherstellen.
Zerstörung der PV-Module durch falsches Anschließen der Strings!
Falsches Anschließen der Strings kann die PV-Module zerstören.
 An jeden DC-Eingang dürfen nur Strings mit gleicher Zellenzahl und gleichen Typs in Reihe
angeschlossen werden.
 Die Leerlaufspannung darf 1.000 Volt nicht überschreiten.
S10 X Aufbauvariante COMPACT – Installationsanleitung
VORSICHT!
getrennt halten.
vornehmen.
ACHTUNG!
ACHTUNG!
6 Elektrischer Anschluss
S10 X COMPACT-81xxx | V1.10 93
