Nach dem Anzeichnen der Bohrlöcher die Kippschutzbügel abschrauben.
6
Das Gerät vorziehen, um sicher an der Montagewand arbeiten zu können.
7
An den zwei angezeichneten Stellen Löcher in die Montagewand bohren.
8
Geeignete Dübel in die Bohrlöcher stecken.
9
Die beiden Kippschutzbügel mit geeigneten Schrauben und Unterlegscheiben an der
Montagewand befestigen.

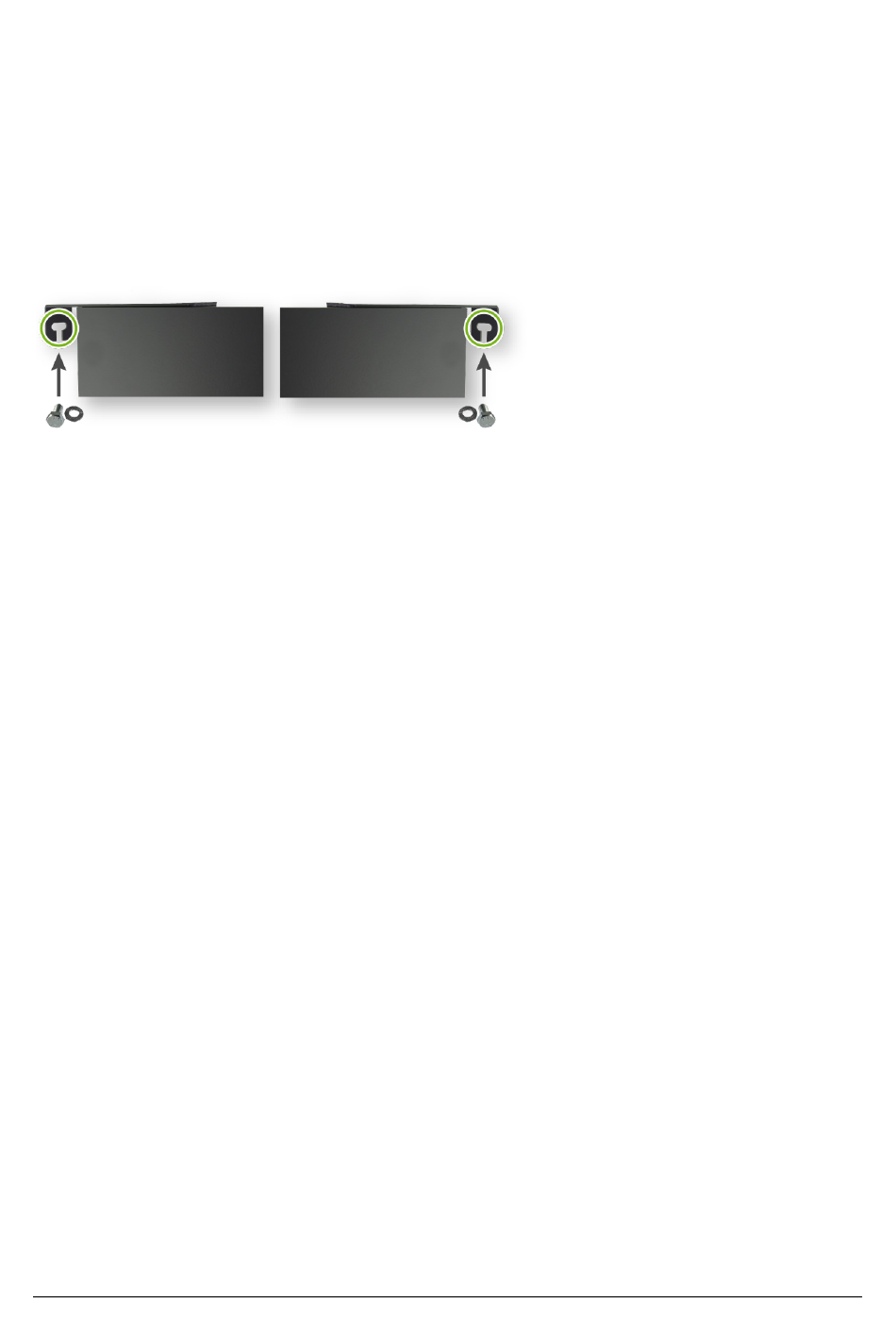

Abb. 16: Kippschutzbügel an der Montagewand befestigen
10
Das Gerät an die Montagewand schieben und mit den beiden Kippschutzbügeln verschrauben.
