6.4.2.10 Hutschiene 2 – Ansicht ohne Optionen

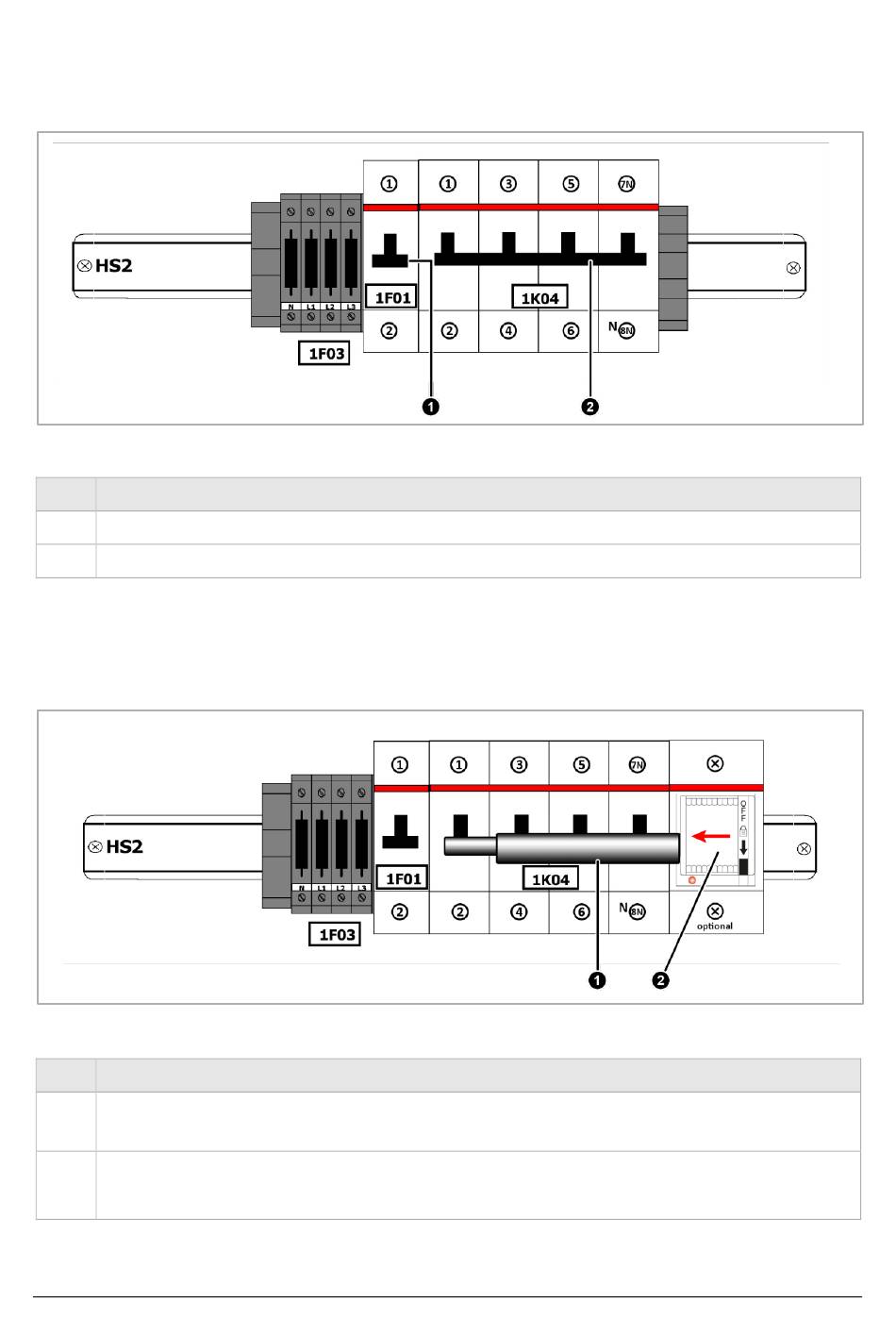

Abb. 48: Hutschiene 2 (Schema)
Pos. Benennung
[1] 1F01: Versorgung intern
[2] 1K04: Allpoliger Trennschalter Haus/Netz
6.4.2.11 Hutschiene 2 – mit Option „Hausnotstrom-Motorschalter" (OFF)
•
Nachrüstsatz OPT1150080001 erforderlich:
Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bestellen.
Abb. 49: Hutschiene 2 – mit Hausnotstrom-Motorschalter (optional)
Pos. Benennung
[1] Bügel des Hausnotstrom-Motorschalters [2]:
Schaltet den Bügel des allpoligen Trennschalters Haus/Netz (1K04) um
[2] Hausnotstrom-Motorschalter:
•
Schieber steht in Position „OFF" = Motorschalter aus
