8.4

Frontale Abdeckblende des Batterieschranks montieren

8.4.1

Abdeckblende erden

•
Flachstecker des PE-Kabels des Batterieschranks mit der Flachsteckzunge der Abdeckblende
verbinden wie in der folgenden Abbildung.

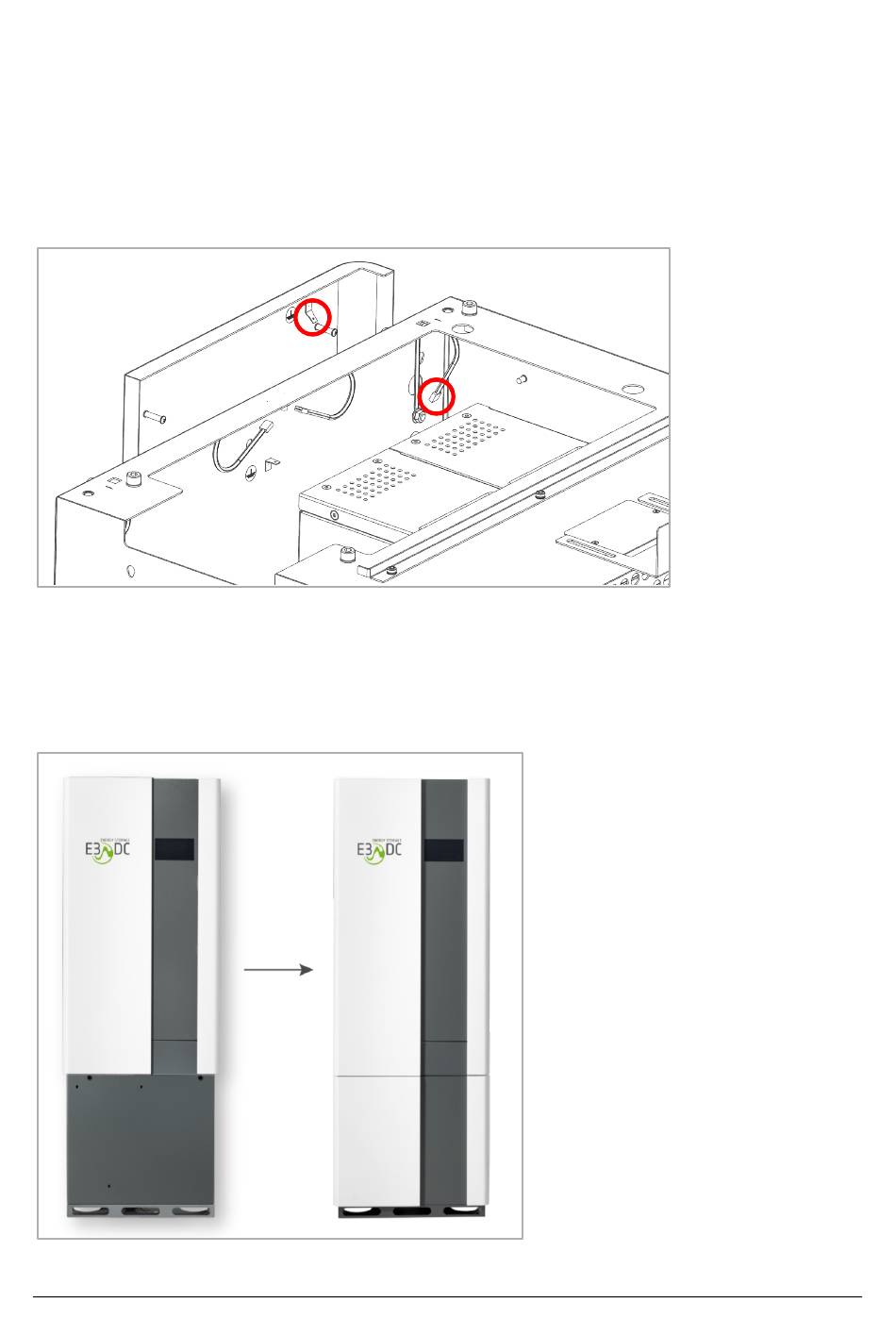

Abb. 100: Frontale Abdeckblende des Batterieschranks erden (Abbildung ähnlich)
8.4.2

Abdeckblende anbringen

•
Die drei Bolzen der Abdeckblende müssen in die Langlöcher des Batterieschranks eingehängt
werden.
Abb. 101: Geschlossenes Gehäuse mit allen Abdeckblenden
