3
Die zweite, dritte und vierte Batterie [2, 3, 4] analog zur in Schritt 1 und 2 beschriebenen
Vorgehensweise einsetzen.
Gefahr eines elektrischen Schlages!
 Den Hauptschalter des BMS [6] in die Position „OFF" stellen.
4
Das BMS [5], wie in der folgenden Abbildung dargestellt, in den Batterieschrank stellen.
5
Das BMS an die Rückwand schieben.

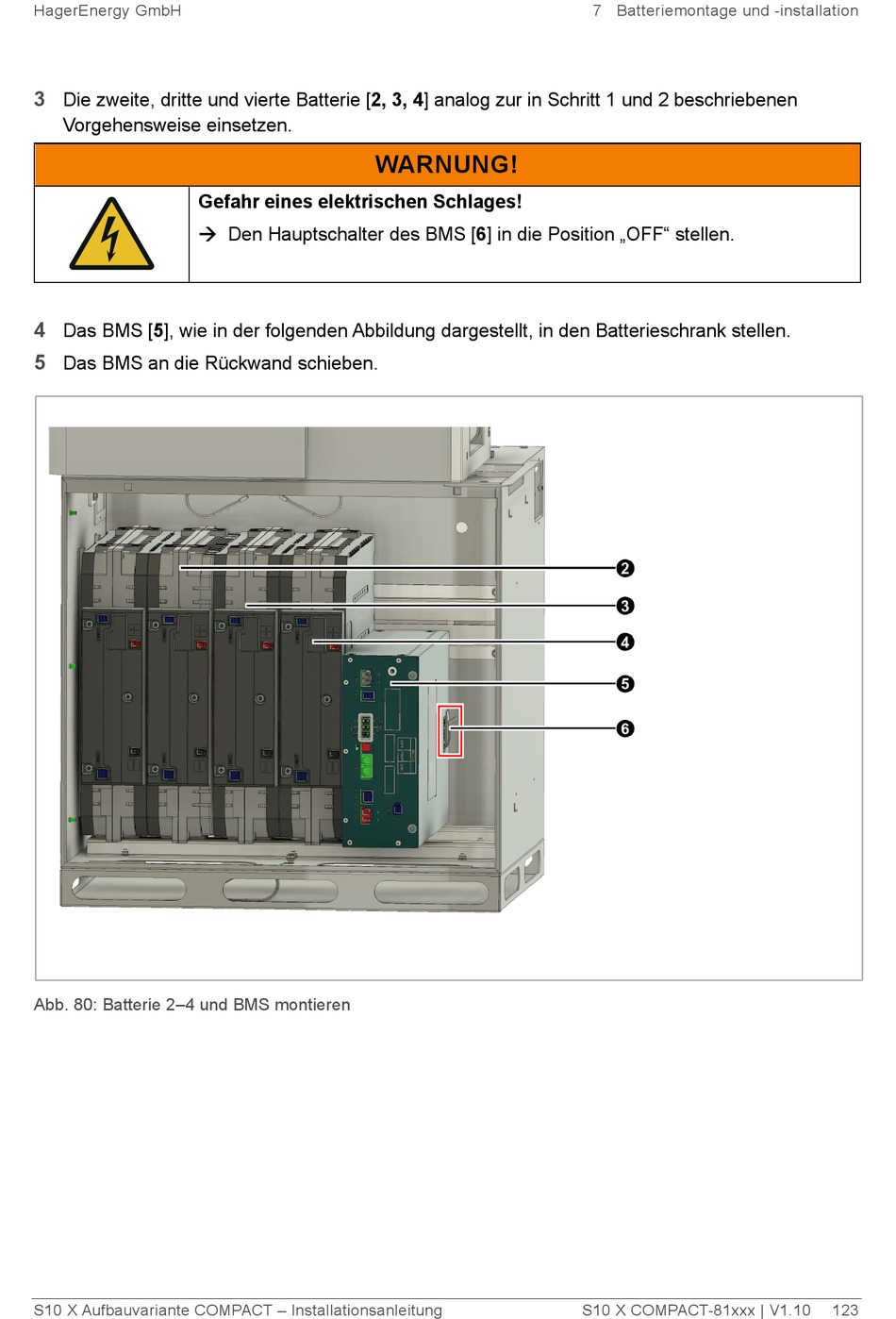

Abb. 80: Batterie 2–4 und BMS montieren
