8 Gehäuse des Geräts schließen
8.3

Seitliche Abdeckblende des Batterieschranks montieren

8.3.1

Abdeckblende erden

•
Flachstecker des PE-Kabels des Batterieschranks mit der Flachsteckzunge der Abdeckblende
verbinden wie in der folgenden Abbildung.

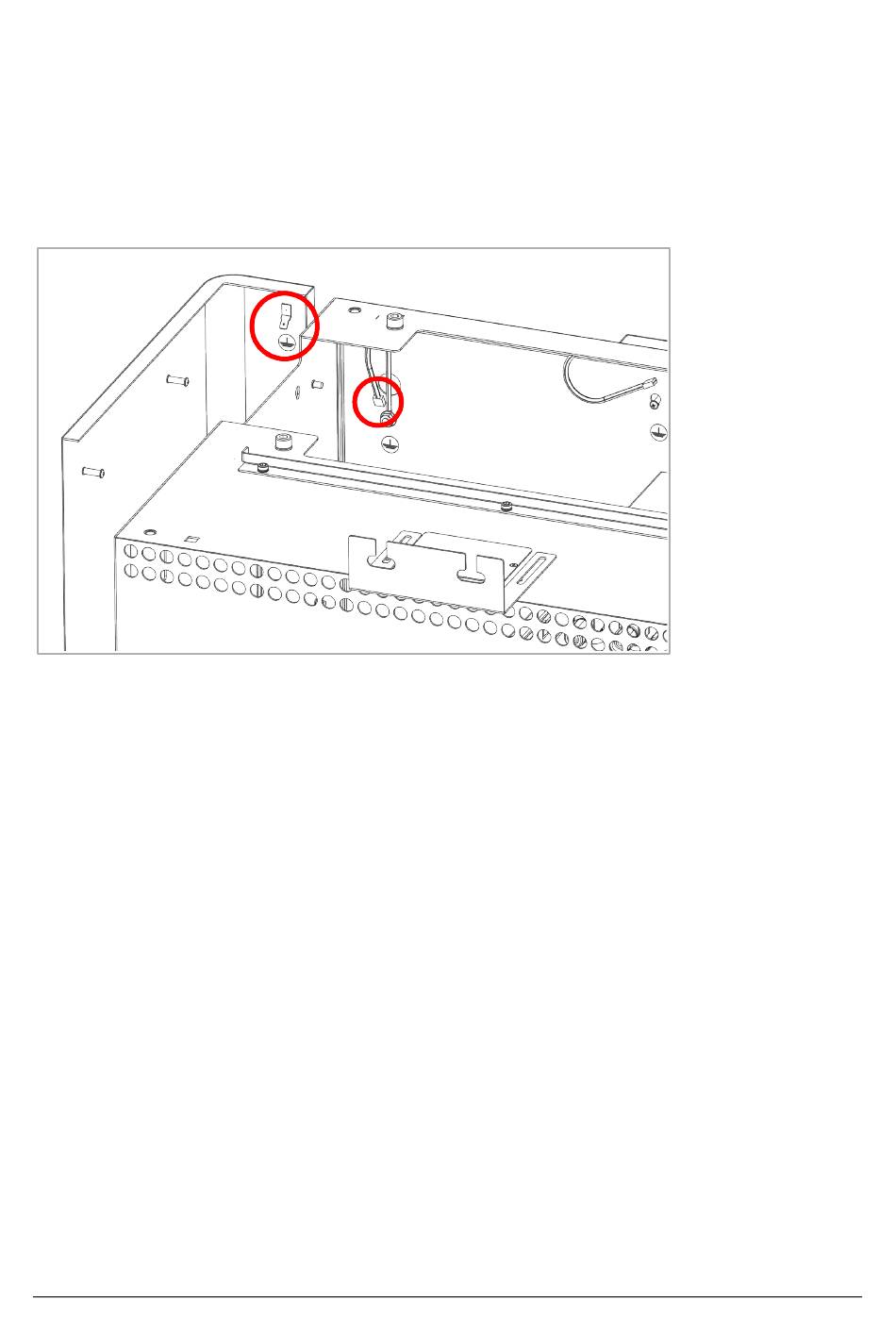

Abb. 99: Seitliche Abdeckblende des Batterieschranks erden (Abbildung ähnlich)
8.3.2

Abdeckblende anbringen

•
Die drei Bolzen der Abdeckblende müssen in die Langlöcher des Batterieschranks eingehängt
werden.
