7 Batteriemontage und -installation
7.6.5.5 Batterieanschlusskabel „POWER-BAT-BAT" zwischen den Batterien
anschließen
Das Batterieanschlusskabel dient der seriellen Verbindung der Batterien untereinander.
Lebensgefahr durch Kurzschluss!
 Niemals den Plus-Pol und den Minus-Pol derselben Batterie mit einem
Vorgehensweise:
1
Den roten Stecker des ersten Batterieanschlusskabels [7] in die rote Buchse des Plus-Pols
der Batterie [A] stecken.
2
Den schwarzen Stecker des ersten Batterieanschlusskabels [7] in die schwarze Buchse des
Minus-Pols der Batterie [B] stecken.
3
In jede weitere Batterie ein weiteres Batterieanschlusskabel in die Buchse des Plus-Pols der
Batterie und den Minus-Pol der nächsten Batterie stecken.
Hinweis:
Der Minus-Pol der ersten Batterie und der Plus-Pol der letzten Batterie wird mit dem
Batterieleistungskabel (siehe Kapitel 7.6.5.4 „Batterieleistungskabel „POWER-BAT-JB"
zwischen BMS und Batterie anschließen", Seite 129) verbunden.

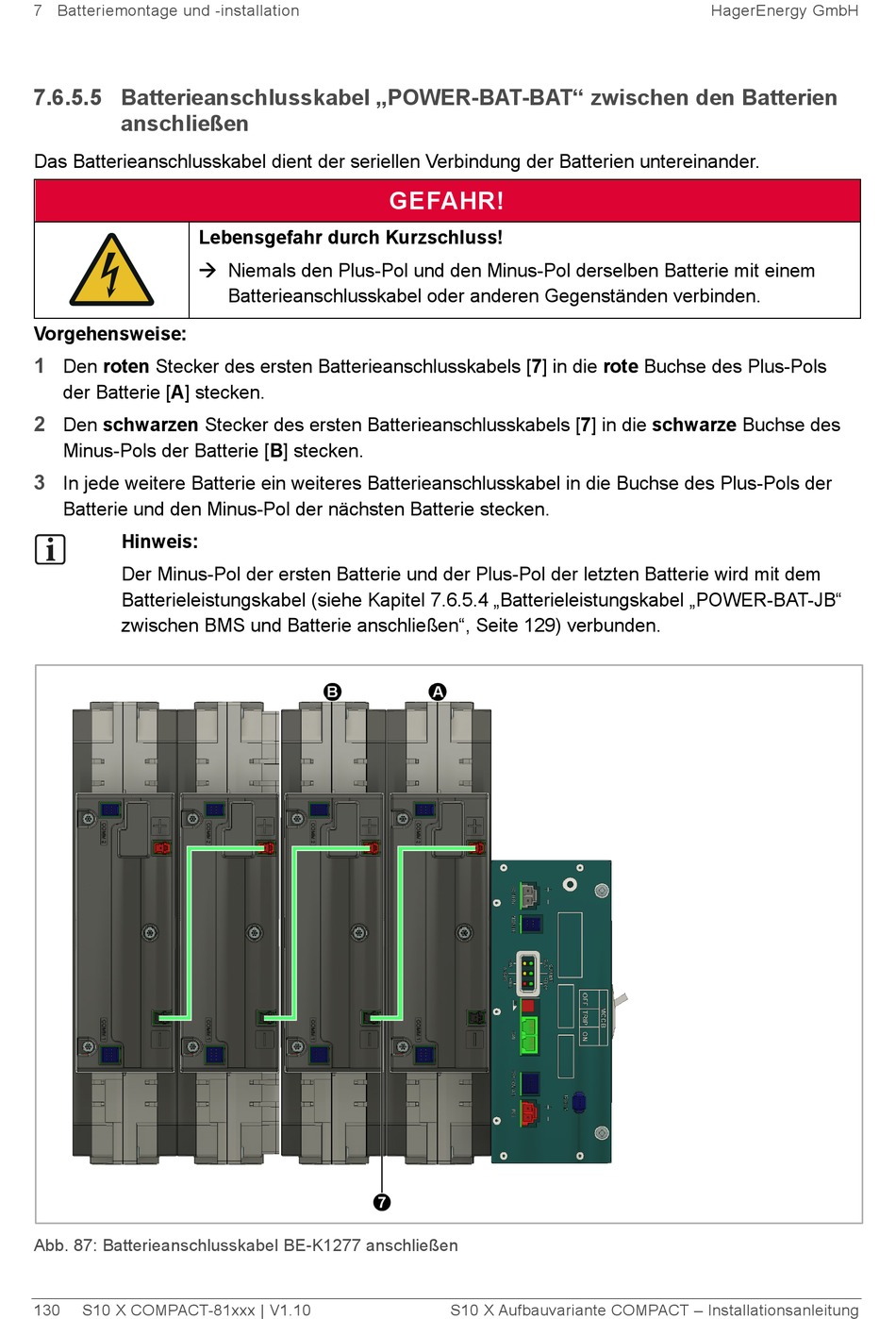

Abb. 87: Batterieanschlusskabel BE-K1277 anschließen
130 S10 X COMPACT-81xxx | V1.10
GEFAHR!
Batterieanschlusskabel oder anderen Gegenständen verbinden.
