6.4.2.13 Hutschiene 2 mit „SG Ready-Platine"
Die SG Ready-Platine gehört zum Standardlieferumfang.
Bei älteren Geräten muss der Nachrüstsatz OPT1150080002 bestellt werden.

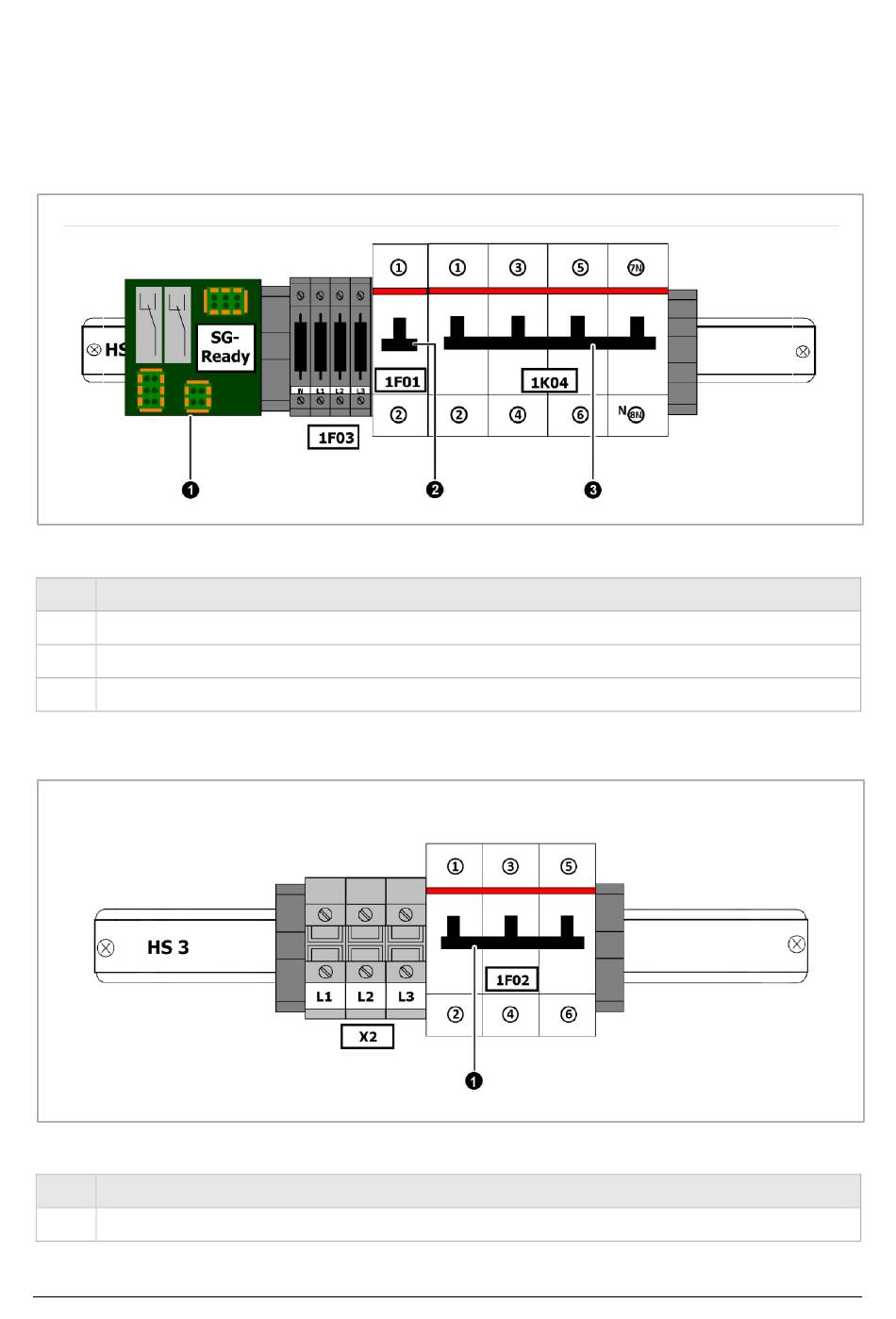

Abb. 51: Hutschiene 2 – mit SG-Ready-Platine
Pos. Benennung
[1] SG Ready-Platine
[2] 1F01: Versorgung intern
[3] 1K04: Allpoliger Trennschalter Haus/Netz
6.4.2.14 Hutschiene 3 – Ansicht ohne Optionen
Abb. 52: Hutschiene 3 (Schema)
Pos. Benennung
[1] 1F02: AC-Absicherung für internen Wechselrichter E3/DC
