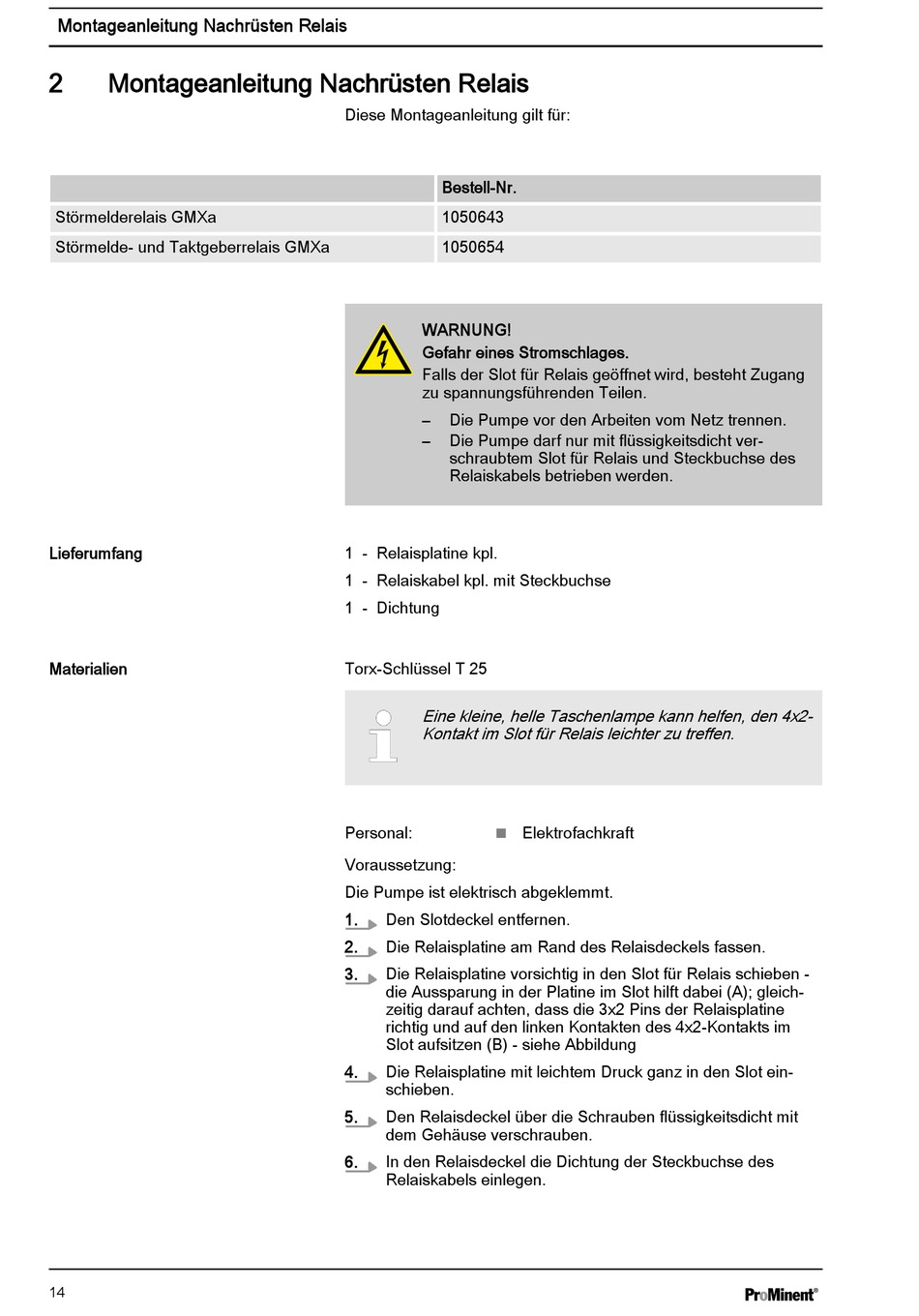

Montageanleitung Nachrüsten Relais
2 Montageanleitung Nachrüsten Relais
Störmelderelais GMXa
Störmelde- und Taktgeberrelais GMXa
Lieferumfang
Materialien
14
Diese Montageanleitung gilt für:
Bestell-Nr.
1050643
1050654
WARNUNG!
Gefahr eines Stromschlages.
Falls der Slot für Relais geöffnet wird, besteht Zugang
zu spannungsführenden Teilen.
– Die Pumpe vor den Arbeiten vom Netz trennen.
– Die Pumpe darf nur mit flüssigkeitsdicht ver‐
schraubtem Slot für Relais und Steckbuchse des
Relaiskabels betrieben werden.
1 - Relaisplatine kpl.
1 - Relaiskabel kpl. mit Steckbuchse
1 - Dichtung
Torx-Schlüssel T 25
Eine kleine, helle Taschenlampe kann helfen, den 4x2-
Kontakt im Slot für Relais leichter zu treffen.
Personal:
n
Voraussetzung:
Die Pumpe ist elektrisch abgeklemmt.
1. Den Slotdeckel entfernen.
2. Die Relaisplatine am Rand des Relaisdeckels fassen.
3. Die Relaisplatine vorsichtig in den Slot für Relais schieben -
die Aussparung in der Platine im Slot hilft dabei (A); gleich‐
zeitig darauf achten, dass die 3x2 Pins der Relaisplatine
richtig und auf den linken Kontakten des 4x2-Kontakts im
Slot aufsitzen (B) - siehe Abbildung
4. Die Relaisplatine mit leichtem Druck ganz in den Slot ein‐
schieben.
5. Den Relaisdeckel über die Schrauben flüssigkeitsdicht mit
dem Gehäuse verschrauben.
6. In den Relaisdeckel die Dichtung der Steckbuchse des
Relaiskabels einlegen.
Elektrofachkraft
