25

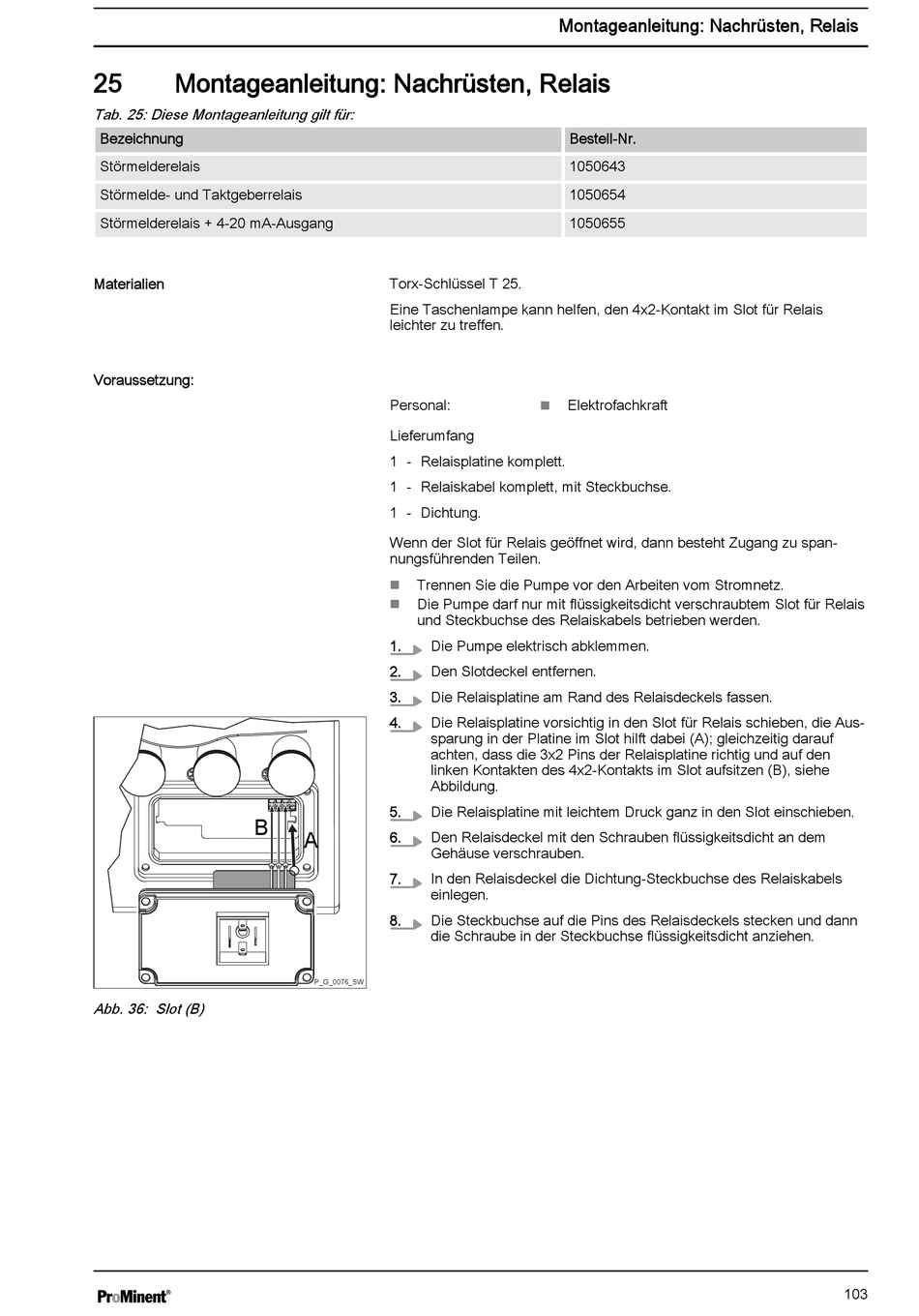

Montageanleitung: Nachrüsten, Relais
Tab. 25: Diese Montageanleitung gilt für:
Bezeichnung
Störmelderelais
Störmelde- und Taktgeberrelais
Störmelderelais + 4-20 mA-Ausgang
Materialien
Voraussetzung:
B
Abb. 36: Slot (B)
Torx-Schlüssel T 25.
Eine Taschenlampe kann helfen, den 4x2-Kontakt im Slot für Relais
leichter zu treffen.
Personal:
Lieferumfang
1 - Relaisplatine komplett.
1 - Relaiskabel komplett, mit Steckbuchse.
1 - Dichtung.
Wenn der Slot für Relais geöffnet wird, dann besteht Zugang zu span‐
nungsführenden Teilen.
Trennen Sie die Pumpe vor den Arbeiten vom Stromnetz.
n
Die Pumpe darf nur mit flüssigkeitsdicht verschraubtem Slot für Relais
n
und Steckbuchse des Relaiskabels betrieben werden.
1.
Die Pumpe elektrisch abklemmen.
2.
Den Slotdeckel entfernen.
3.
Die Relaisplatine am Rand des Relaisdeckels fassen.
4.
Die Relaisplatine vorsichtig in den Slot für Relais schieben, die Aus‐
sparung in der Platine im Slot hilft dabei (A); gleichzeitig darauf
achten, dass die 3x2 Pins der Relaisplatine richtig und auf den
linken Kontakten des 4x2-Kontakts im Slot aufsitzen (B), siehe
Abbildung.
5.
Die Relaisplatine mit leichtem Druck ganz in den Slot einschieben.
6.
Den Relaisdeckel mit den Schrauben flüssigkeitsdicht an dem
A
Gehäuse verschrauben.
7.
In den Relaisdeckel die Dichtung-Steckbuchse des Relaiskabels
einlegen.
8.
Die Steckbuchse auf die Pins des Relaisdeckels stecken und dann
die Schraube in der Steckbuchse flüssigkeitsdicht anziehen.
P_G_0076_SW
Montageanleitung: Nachrüsten, Relais
Bestell-Nr.
1050643
1050654
1050655
Elektrofachkraft
n
103
