Inbetriebnahme
Inbetriebnahme der Spülluftversorgung
4 . 11

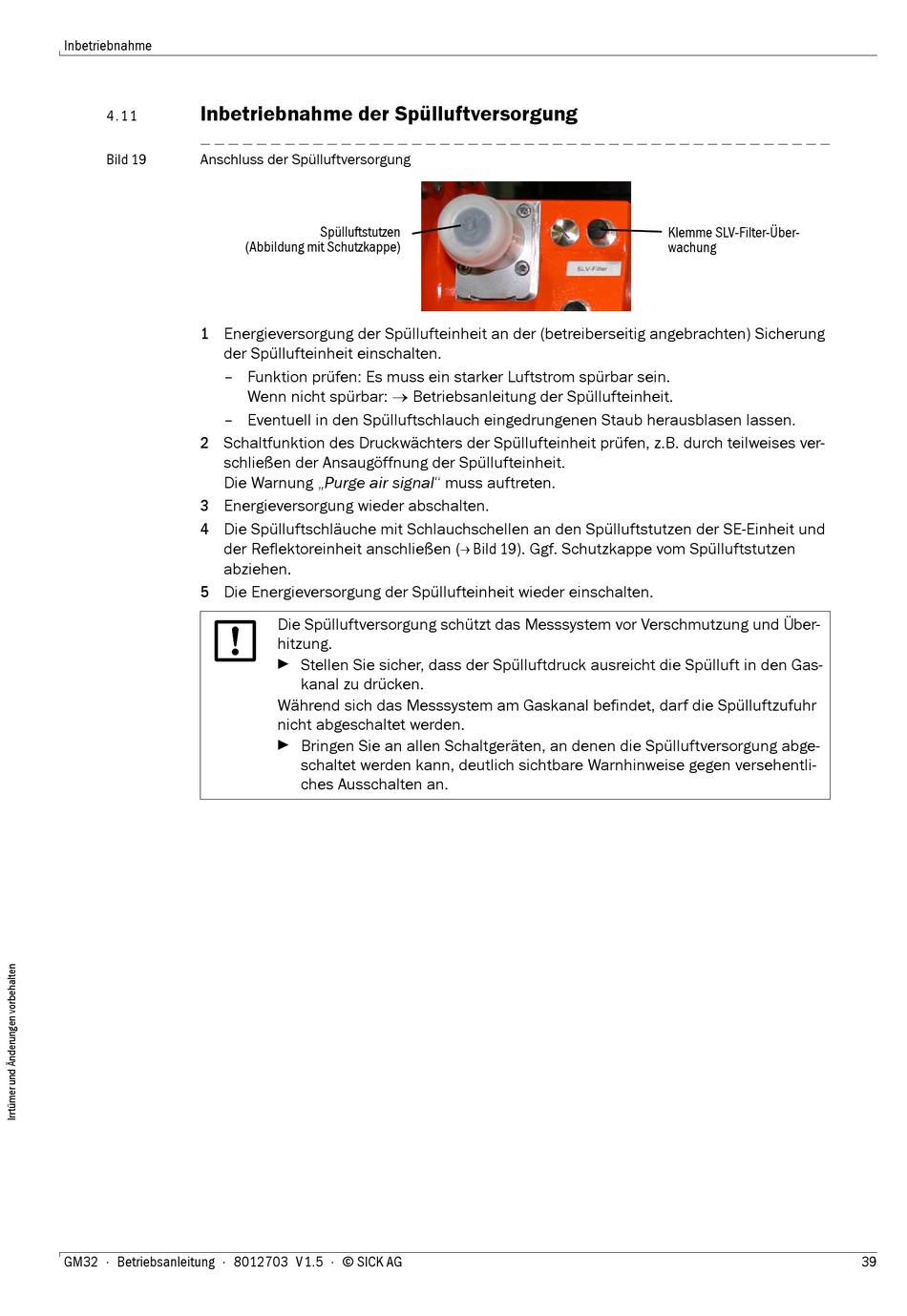

Bild 19 Anschluss der Spülluftversorgung
1 Energieversorgung der Spüllufteinheit an der (betreiberseitig angebrachten) Sicherung
der Spüllufteinheit einschalten.
– Funktion prüfen: Es muss ein starker Luftstrom spürbar sein.
– Eventuell in den Spülluftschlauch eingedrungenen Staub herausblasen lassen.
2 Schaltfunktion des Druckwächters der Spüllufteinheit prüfen, z.B. durch teilweises ver-
schließen der Ansaugöffnung der Spüllufteinheit.
Die Warnung „Purge air signal" muss auftreten.
3 Energieversorgung wieder abschalten.
4 Die Spülluftschläuche mit Schlauchschellen an den Spülluftstutzen der SE-Einheit und
der Reflektoreinheit anschließen ( Bild 19). Ggf. Schutzkappe vom Spülluftstutzen
abziehen.
5 Die Energieversorgung der Spüllufteinheit wieder einschalten.
GM32 · Betriebsanleitung · 8012703 V 1.5 · © SICK AG
Spülluftstutzen
(Abbildung mit Schutzkappe)
Wenn nicht spürbar:  Betriebsanleitung der Spüllufteinheit.
Die Spülluftversorgung schützt das Messsystem vor Verschmutzung und Über-
hitzung.
 Stellen Sie sicher, dass der Spülluftdruck ausreicht die Spülluft in den Gas-
kanal zu drücken.
Während sich das Messsystem am Gaskanal befindet, darf die Spülluftzufuhr
nicht abgeschaltet werden.
 Bringen Sie an allen Schaltgeräten, an denen die Spülluftversorgung abge-
schaltet werden kann, deutlich sichtbare Warnhinweise gegen versehentli-
ches Ausschalten an.
