Bedienung

Adjustments

5.2.5.4
Alignment adjust (manuelle optische Ausrichtung)

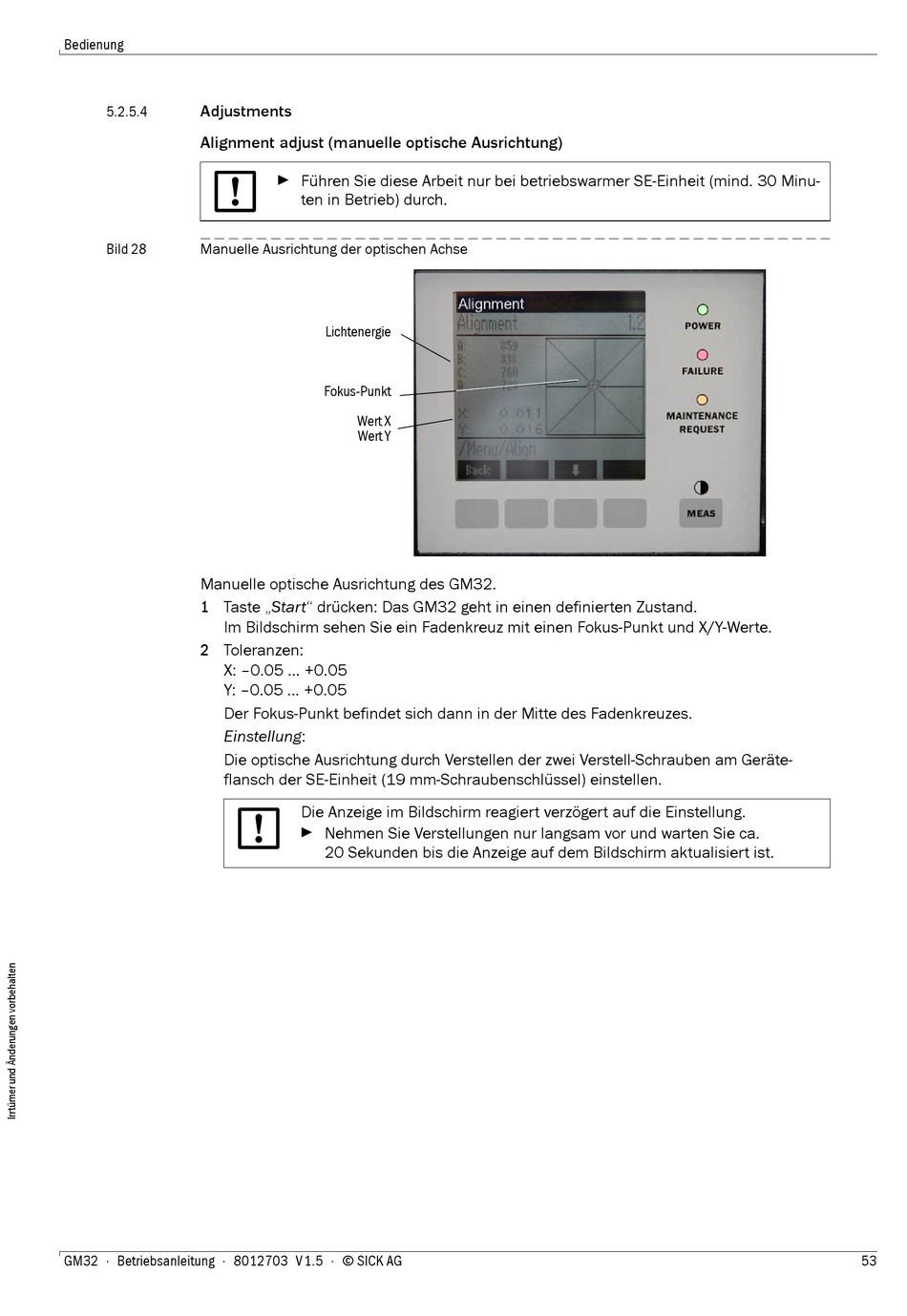

Bild 28 Manuelle Ausrichtung der optischen Achse
Manuelle optische Ausrichtung des GM32.
1 Taste „Start" drücken: Das GM32 geht in einen definierten Zustand.
Im Bildschirm sehen Sie ein Fadenkreuz mit einen Fokus-Punkt und X/Y-Werte.
2 Toleranzen:
X: –0.05 ... +0.05
Y: –0.05 ... +0.05
Der Fokus-Punkt befindet sich dann in der Mitte des Fadenkreuzes.
Einstellung:
Die optische Ausrichtung durch Verstellen der zwei Verstell-Schrauben am Geräte-
flansch der SE-Einheit (19 mm-Schraubenschlüssel) einstellen.
GM32 · Betriebsanleitung · 8012703 V1.5 · © SICK AG
 Führen Sie diese Arbeit nur bei betriebswarmer SE-Einheit (mind. 30 Minu-
ten in Betrieb) durch.
Lichtenergie
Fokus-Punkt
Wert X
Wert Y
Die Anzeige im Bildschirm reagiert verzögert auf die Einstellung.
 Nehmen Sie Verstellungen nur langsam vor und warten Sie ca.
20 Sekunden bis die Anzeige auf dem Bildschirm aktualisiert ist.
53
