Inbetriebnahme
Ausrichtung der Geräteflansche und Spülluftvorsätze
4 . 8
1 An der Seite der SE-Einheit:
Justiervorrichtung mit Lichtquelle an den Geräteflansch der SE-Einheit ansetzen und
mit den Schnellverschlüssen befestigen.

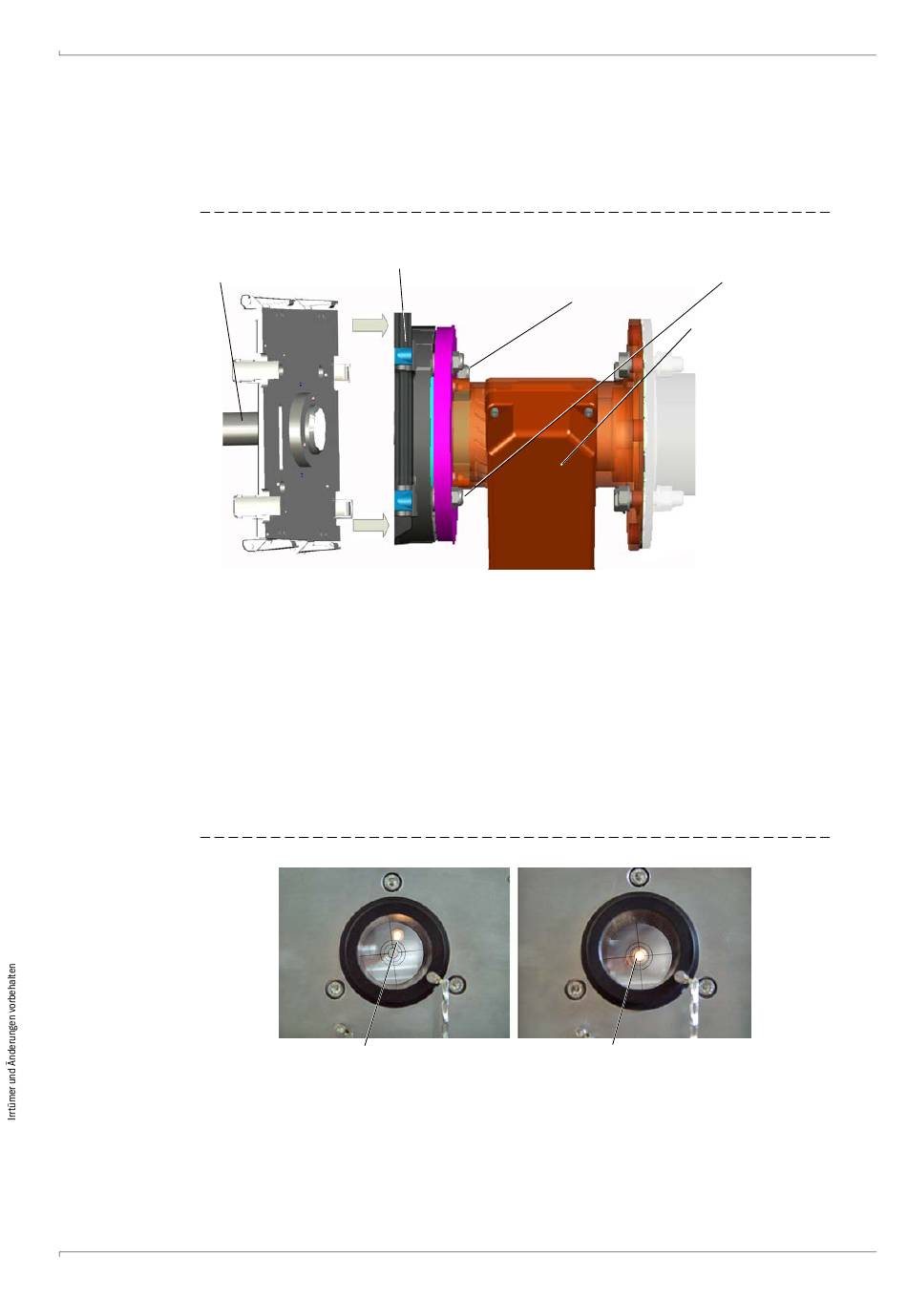

Bild 16 Justiervorrichtung (hier dargestellt: Lichtquelle an Geräteflansch der SE-Einheit)
Justiervorrichtung
mit Lichtquelle
2 An der Seite der Reflektoreinheit:
Schutzkappe vom Justiertubus abnehmen.
Justiervorrichtung mit Tubus in den Geräteflansch einführen und mit den Schnellver-
schlüssen befestigen.
Hinweis: Die beiden Stifte des Geräteflansches müssen in die entsprechenden Bohr-
ungen der Justiervorrichtung passen.
3 Den Geräteflansch, der den Justiertubus enthält, mit den Schrauben der horizontalen
und vertikalen Verstellung ausrichten ( Bild 16): Der Lichtfleck muss zentriert in der
Zielscheibe des Justiertubus erscheinen ( Bild 17).
Wenn die Zentrierung nicht möglich ist: Die Geräteflansche vom „Flansch mit Rohr"
abschrauben und die optische Ausrichtung der „Flansche mit Rohr" prüfen ( S. 22, §
3.2.2).
Bild 17 Optische Ausrichtung am Fenster des Justiertubus
4 Justiervorrichtung mit Lichtquelle und Justiertubus gegeneinander tauschen.
Wieder den Flansch, der den Justiertubus enthält, ausrichten: Der Lichtfleck muss zen-
triert in der Zielscheibe des Justiertubus erscheinen.
5 Justiervorrichtung wieder abmontieren.
GM32 · Betriebsanleitung · 8012703 V 1.5 · © SICK AG
Geräteflansch
Nicht korrekt ausgerichtet
Schraube für
horizontale Verstellung
(hintere Schraube)
Korrekt ausgerichtet
Schraube für
vertikale Verstellung
Spülluftvorsatz
