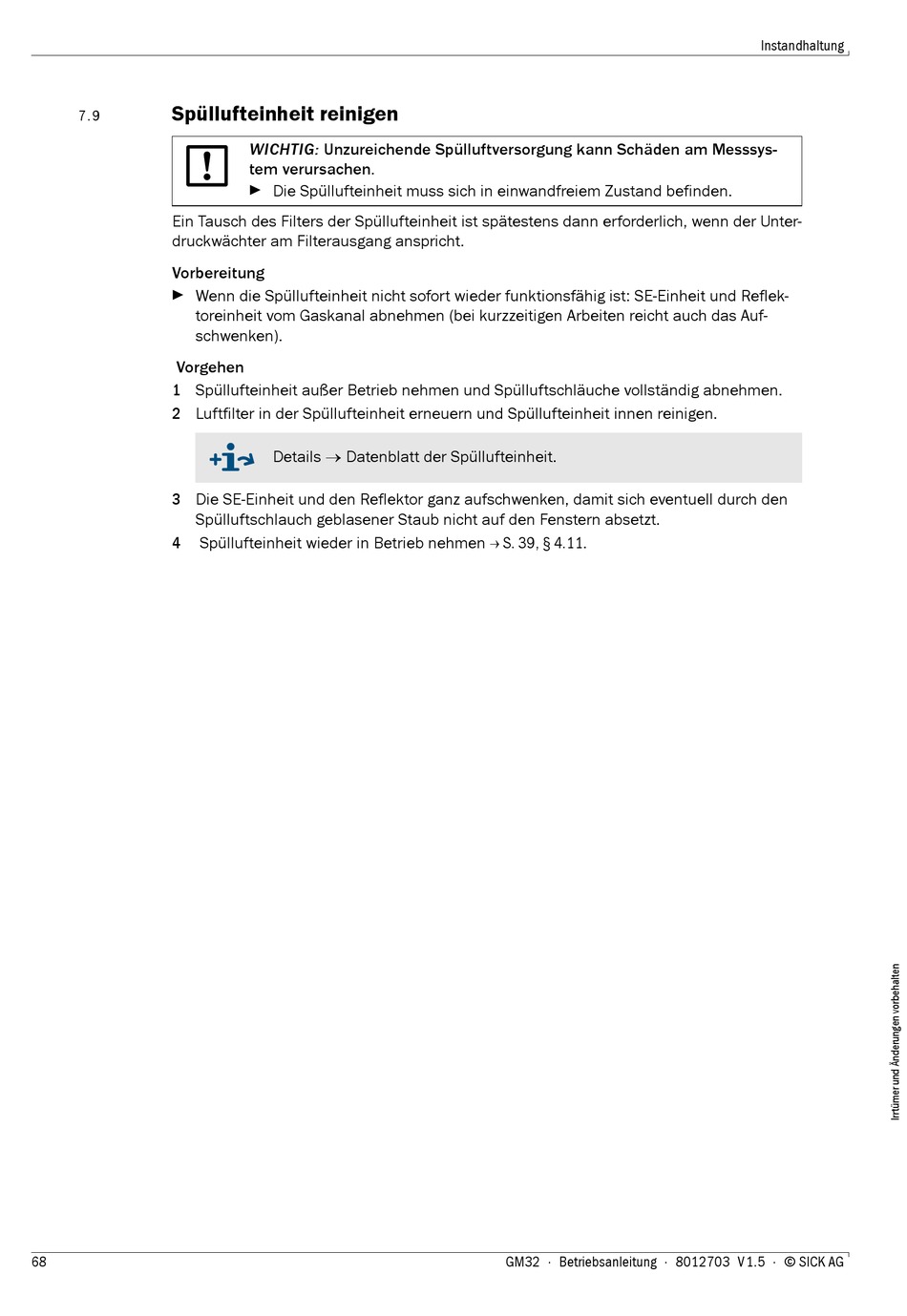

Spüllufteinheit reinigen
7. 9
Ein Tausch des Filters der Spüllufteinheit ist spätestens dann erforderlich, wenn der Unter-
druckwächter am Filterausgang anspricht.
Vorbereitung
 Wenn die Spüllufteinheit nicht sofort wieder funktionsfähig ist: SE-Einheit und Reflek-
toreinheit vom Gaskanal abnehmen (bei kurzzeitigen Arbeiten reicht auch das Auf-
schwenken).
Vorgehen
1 Spüllufteinheit außer Betrieb nehmen und Spülluftschläuche vollständig abnehmen.
2 Luftfilter in der Spüllufteinheit erneuern und Spüllufteinheit innen reinigen.
3 Die SE-Einheit und den Reflektor ganz aufschwenken, damit sich eventuell durch den
Spülluftschlauch geblasener Staub nicht auf den Fenstern absetzt.
Spüllufteinheit wieder in Betrieb nehmen  S. 39, § 4.11.
4
68
WICHTIG: Unzureichende Spülluftversorgung kann Schäden am Messsys-
tem verursachen.
 Die Spüllufteinheit muss sich in einwandfreiem Zustand befinden.
Details  Datenblatt der Spüllufteinheit.
GM32 · Betriebsanleitung · 8012703 V 1.5 · © SICK AG
Instandhaltung
