Montage des Geräteflansches am Spülluftvorsatz
4. 7
1 Empfehlung: Um die Handhabung bei der Montage zu erleichtern:
Vor Montage die SE-Einheit vom Geräteflansch abnehmen ( S. 63, § 7.3).
2 Montage an SE-Einheit-Seite:

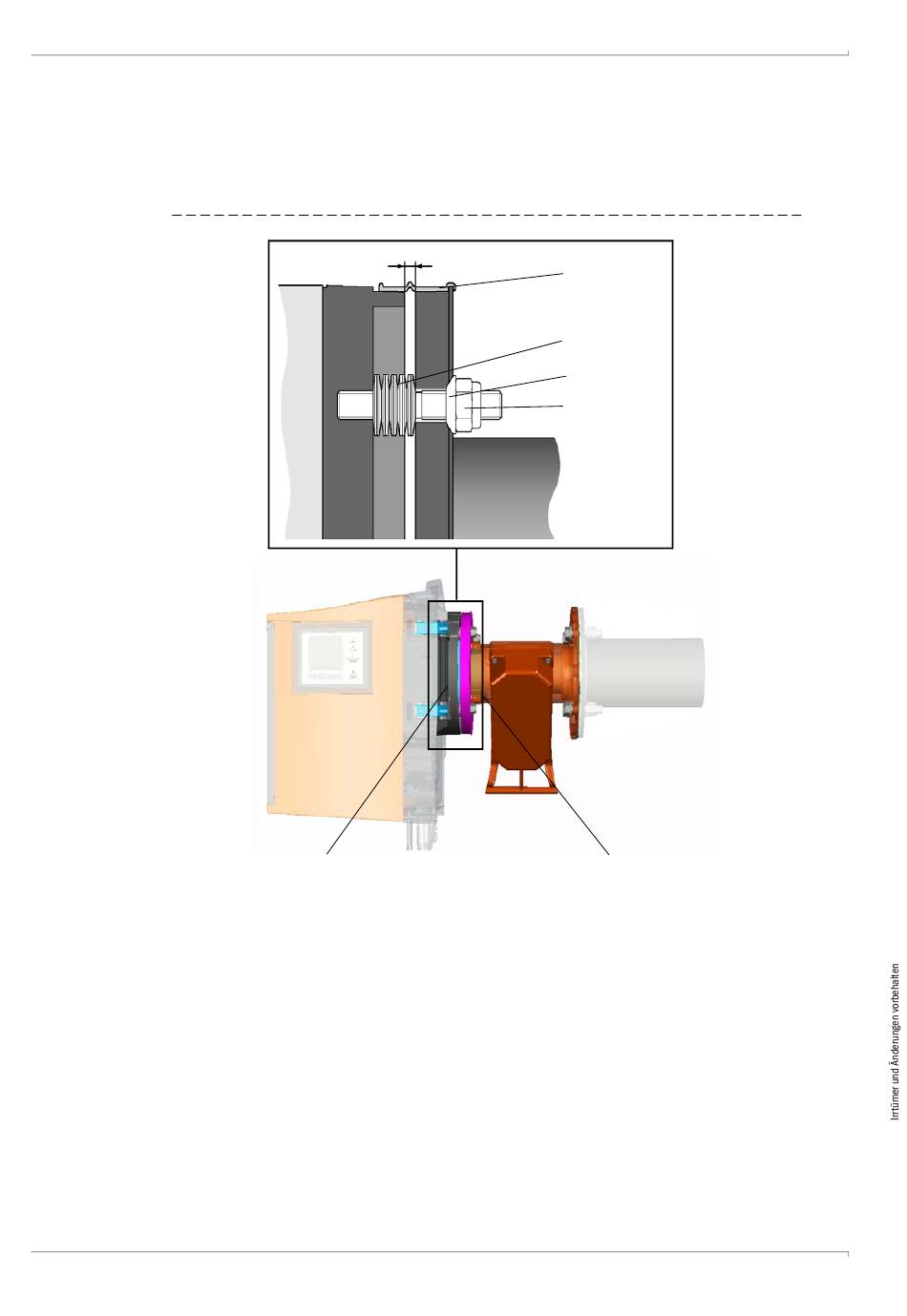

Bild 15 Geräteflansch an Spülluftvorsatz montieren
a) Jeweils 10 Tellerfedern, einzeln gegeneinander gerichtet, auf die drei Gewindebol-
b) Den Dichtungsring über den Flansch des Spülluftvorsatzes ziehen und lose über die
c) Den Geräteflansch auf den Spülluftvorsatz stecken.
d) Die Zentrierscheiben aufstecken.
e) Die selbstsichernden Muttern mit einem Schraubenschlüssel (19 mm) so anziehen,
f) Den Dichtungsring über dem Spalt anbringen ( Bild 15).
3 An Reflektoreinheit-Seite entsprechend montieren.
36
Spalt: 4 ± 0.5 mm
Geräteflansch
zen am Geräteflansch stecken.
Spüllufteinheit hängen.
Wichtig: Die Richtung der Zentrierscheibe beachten: Die konvexe Seite muss in die
Nut am Spülluftvorsatz passen.
dass die Tellerfedern leicht zusammengepresst werden und ein gleichmäßiger Spalt
von ca. 4 mm verbleibt.
Dichtring
10 Tellerfedern
Zentrierscheibe
Mutter
Spülluftvorsatz
