SICK GM32 Betriebsanleitung Seite 23

Gaskanalseitige Vorbereitung

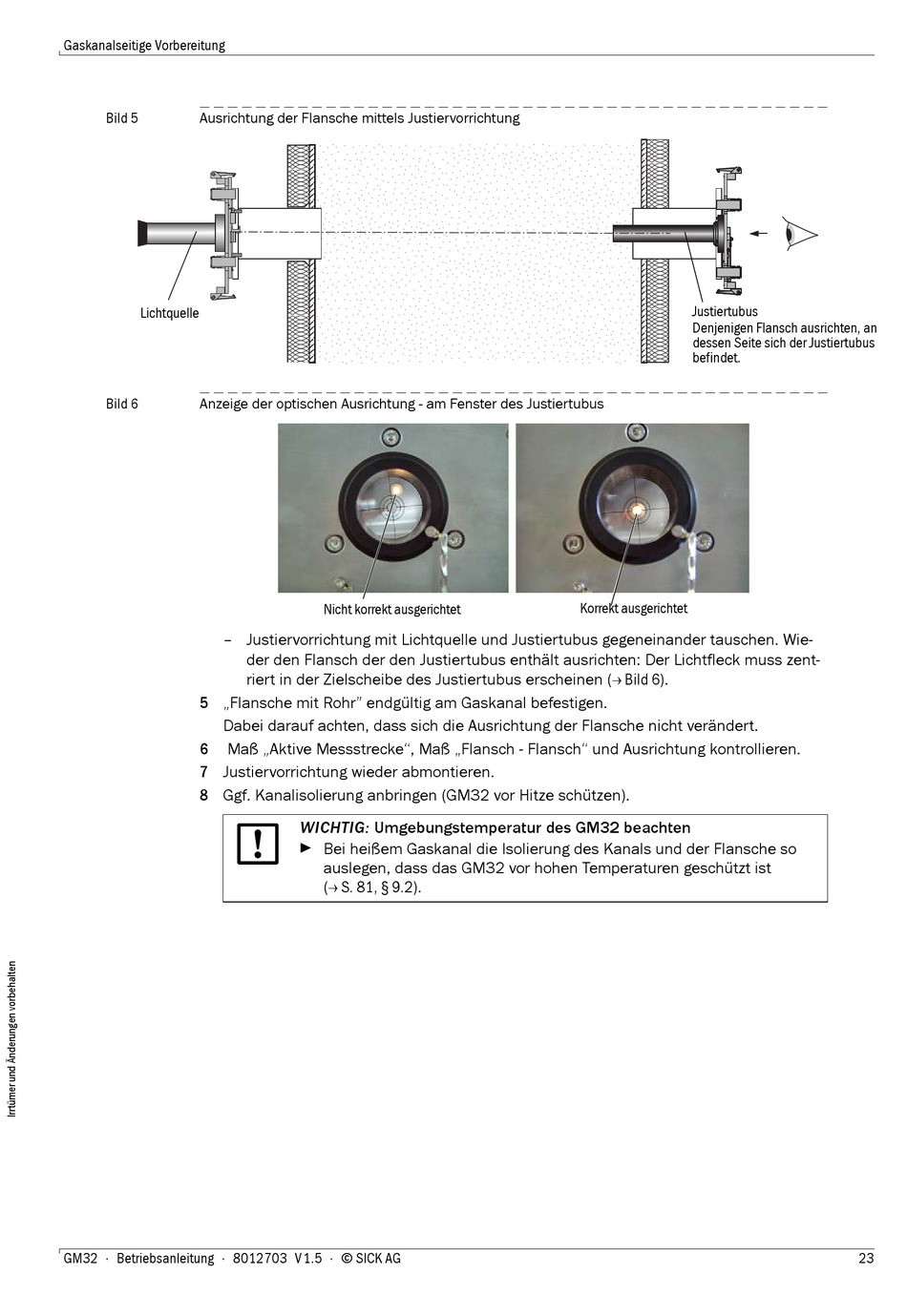

Bild 5 Ausrichtung der Flansche mittels Justiervorrichtung
Lichtquelle
Bild 6 Anzeige der optischen Ausrichtung - am Fenster des Justiertubus
– Justiervorrichtung mit Lichtquelle und Justiertubus gegeneinander tauschen. Wie-
5 „Flansche mit Rohr" endgültig am Gaskanal befestigen.
Dabei darauf achten, dass sich die Ausrichtung der Flansche nicht verändert.
6 Maß „Aktive Messstrecke", Maß „Flansch - Flansch" und Ausrichtung kontrollieren.
7 Justiervorrichtung wieder abmontieren.
8 Ggf. Kanalisolierung anbringen (GM32 vor Hitze schützen).
GM32 · Betriebsanleitung · 8012703 V 1.5 · © SICK AG
Nicht korrekt ausgerichtet
der den Flansch der den Justiertubus enthält ausrichten: Der Lichtfleck muss zent-
riert in der Zielscheibe des Justiertubus erscheinen ( Bild 6).
WICHTIG: Umgebungstemperatur des GM32 beachten
 Bei heißem Gaskanal die Isolierung des Kanals und der Flansche so
auslegen, dass das GM32 vor hohen Temperaturen geschützt ist
( S. 81, § 9.2).
Justiertubus
Denjenigen Flansch ausrichten, an
dessen Seite sich der Justiertubus
befindet.
Korrekt ausgerichtet
23
